《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

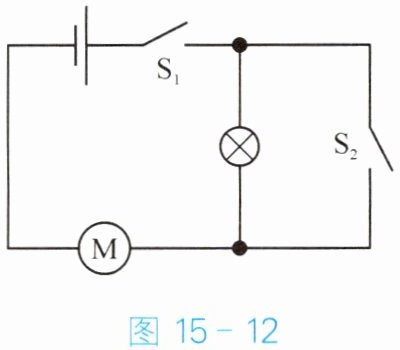

- 例题1：图15-12所示的电路中,无论开关如何切换,电动机和灯泡都能安全使用。若想让灯泡和电动机同时工作,两个开关的状态是闭合开关$S_1,$断开开关$S_2$；若电路元件均完好,同时闭合开关$S_1$和$S_2,$则电动机和灯泡的工作情况是灯泡短路,电动机工作。

答案： 分析：开关$S_2$起到对灯泡短路的作用,因此要让灯泡和电动机同时工作,只能闭合开关$S_1,$不能闭合开关$S_2。$开关$S_1$和$S_2$都闭合时,灯泡被短路,而电流会经过电动机,因而电动机能工作。
解：闭合开关$S_1,$断开开关$S_2 $灯泡短路,电动机工作
策略提炼：电路的三种状态分别是通路、开路、短路。当用电器的两端被导线直接连通时,用电器将发生短路现象。开路是电流不再通过用电器,该用电器不工作。

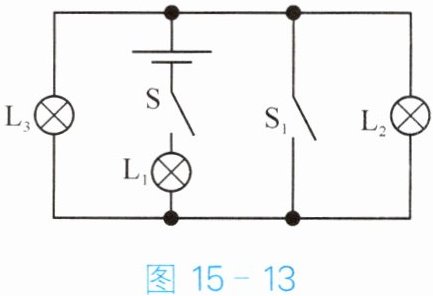

举一反三：如图15-13所示,电路中闭合开关S后$,L_1、$$L_2、$$L_3$均发光。若此时再闭合开关$S_1,$将会发生的现象是(D)。

$A. L_1、$$L_3$发光$,L_2$不发光
$B. L_1$发光$,L_2、$$L_3$不发光
$C. L_1、$$L_2、$$L_3$都不发光
$D. L_1、$$L_2、$$L_3$都发光

答案： D

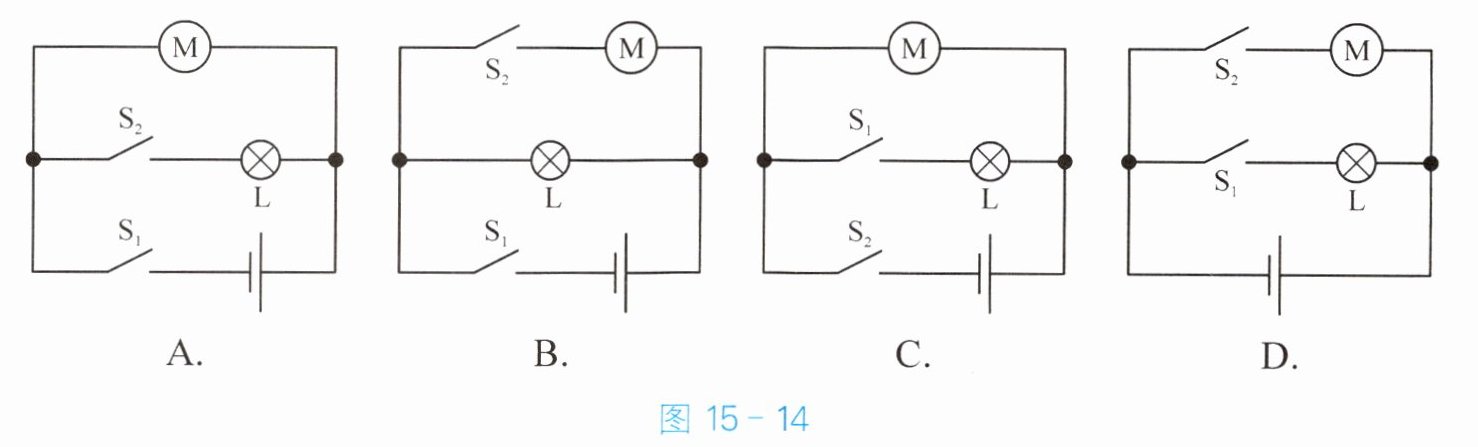

- 例题2：某品牌的吸尘器有两个开关,开关$S_1$同时控制照明灯L和吸尘电动机,开关$S_2$只控制吸尘电动机。图15-14中符合要求的电路图是(B)。

答案： 分析：照明灯与电动机可以单独工作,因此应采用并联连接。开关$S_1$同时控制两个用电器,必须装在并联电路的干路上。开关$S_2$只控制电动机,必须装在电动机所在支路上。
解：B
策略提炼：并联电路中,各支路互不影响。干路上的开关控制整个电路,支路上的开关控制所在支路。

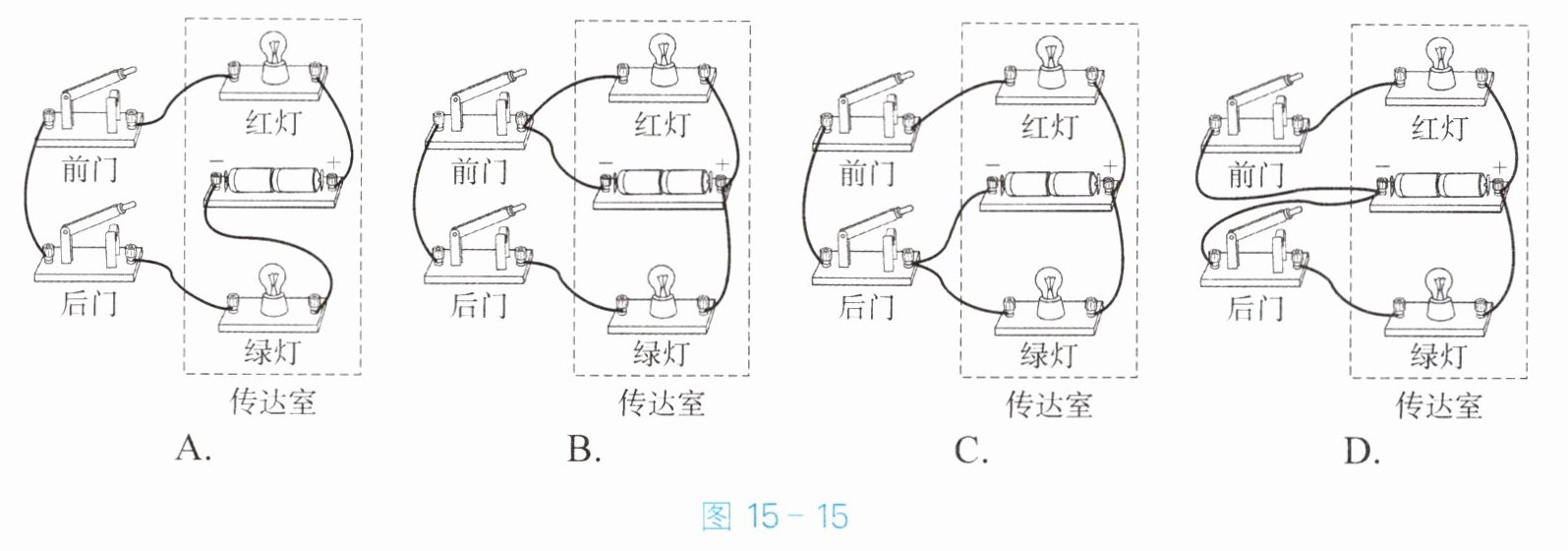

举一反三：某学校的前、后两个门各装一个开关,传达室内有红、绿两盏灯和电池组。若前门来人闭合开关时,红灯亮；后门来人闭合开关时,绿灯亮。图15-15中符合要求的电路是(A)。

答案： A
