串联电路的电流、电压特点
串联电路中电流、电压有什么特点？
- 串联电路中各处的电流相等,用公式表示是I=I₁=I₂。
- 串联电路两端的电压等于各部分电路两端电压之和,用公式表示是U=U₁+U₂。
并联电路的电流、电压特点
并联电路中电流、电压有什么特点？
- 并联电路中,干路中的电流等于各支路中电流的总和,用公式表示是I=I₁+I₂。
- 并联电路中各支路两端的电压相等,用公式表示是U=U₁=U₂。

答案： 相等 I=I₁=I₂ 和 U=U₁+U₂ 总和 I=I₁+I₂ 相等 U=U₁=U₂

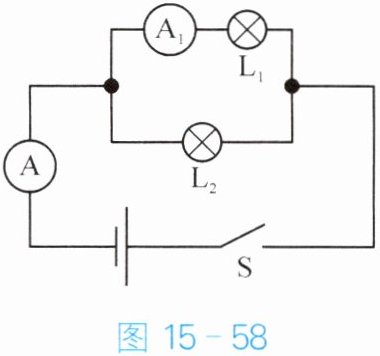

例题1 图15-58所示的电路中,开关S闭合后,电流表A和$A_1$的示数分别是I和$I_1。$它们的关系是(A)。
$A. I＞I_1$

$B. I＜I_1$
$C. I = I_1$
$D. 无法确定$

答案： 分析 由图可知,开关S闭合后,灯$L_1$和$L_2$并联,电流表$A_1$测量通过灯$L_1$所在支路的电流,电流表A测量干路中的电流。由并联电路的特点可判断$I＞I_1,$故选项A正确。
解 A
策略提炼 先分析电路是并联的,再判断电流表的测量对象,结合并联电路的电流特点作出判断。

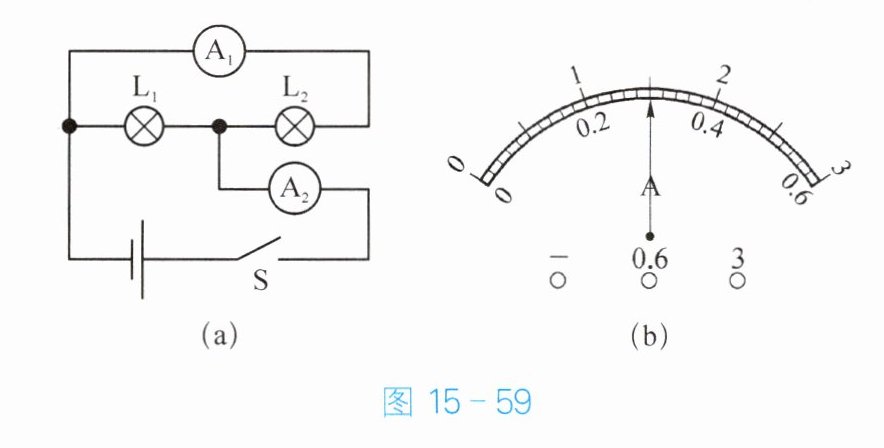

举一反三 如图15-59(a)所示,闭合开关,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图15-59(b)所示。电流表$A_1$和$A_2$的示数分别为(C)。

A.1.5 A,1.5 A
B.0.3 A,0.3 A
C.0.3 A,1.5 A
D.1.5 A,0.3 A

答案： C
