《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

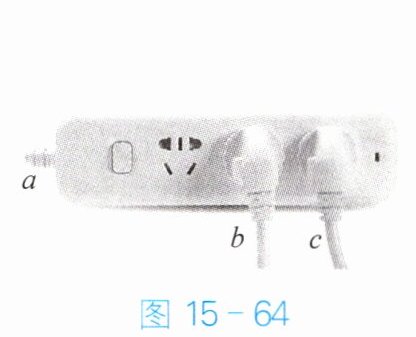

3. 图15-64的插线板中,a接电源,b接微波炉,c接电饭锅。两个用电器均正常工作时,a、b、c中的电流分别用I_a、I_b、I_c表示,它们之间的关系是(C)。

A.I_a = I_b


B.I_c = I_a + I_b
C.I_a = I_b + I_c
D.I_b = I_c

答案： C

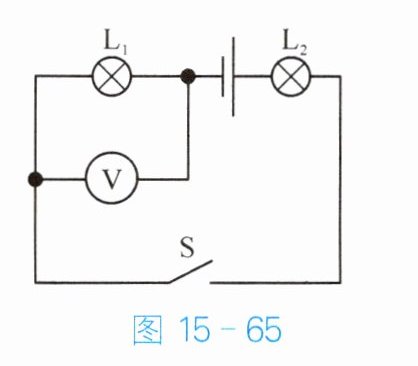

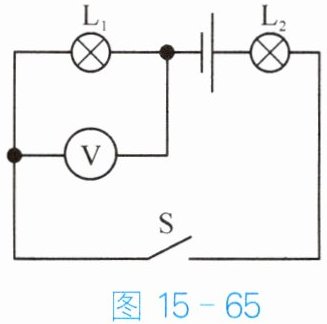

4. 如图15-65所示,电路中电源电压为3 V,电压表的示数为1 V,则灯泡$L_2$两端的电压为(A)。

A.2 V
B.4 V
C.3 V
D.1 V

答案： A

5. 将两盏相同的灯$L_1$和$L_2$串联或并联后,直接接在电压为6 V的电源上,两灯都发光。请根据下列操作及观察到的现象,判断灯$L_1、$$L_2$的连接方式,并填入下表。
|操作|取下一盏灯|取下一盏灯|将电压表与其中一盏灯并联|将电压表与其中一盏灯并联|
|现象|另一盏灯发光|另一盏灯不发光|电压表的示数为3 V|电压表的示数为6 V|
|$L_1、$$L_2$的连接方式| | | | |

答案： 并联　串联　串联　并联

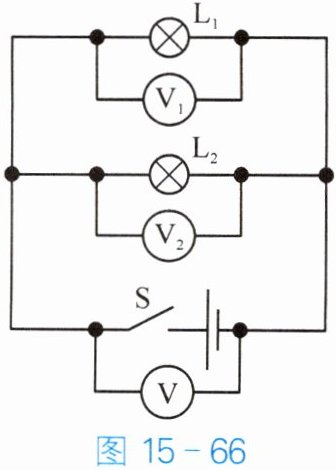

1. 如图15-66所示,闭合开关S,灯泡$L_1$比$L_2$亮,电压表$V_2$的示数为6 V。下列说法中正确的是(A)。

A.电压表$V_1$的示数为6 V
B.电压表$V_1$的示数大于6 V
C.电压表V的示数小于6 V
D.电压表V的示数大于6 V

答案： A

2. 节日用的小彩灯每20个串接成一组,再将其接在家庭照明电路中。若电源插头处的电流为150 mA,则通过每个小彩灯的电流是0.15A。

答案： 0.15
