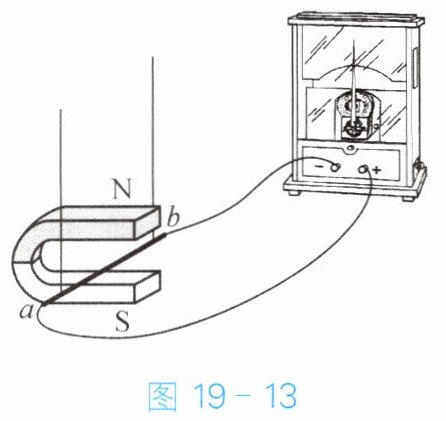

9. 图 19 - 13 是小明做“探究什么情况下磁可以产生电”的实验装置。

(1)实验时,小明通过观察灵敏电流计的指针是否偏转来判断电路中是否产生感应电流。

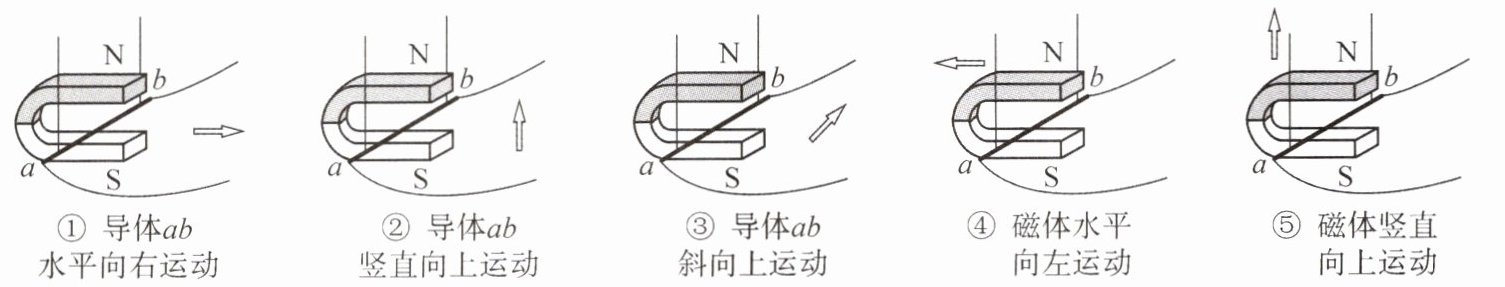

(2)小明进行了图 19 - 14 中的 5 次操作,其中能产生感应电流的是①③④(选填序号)。

(3)完成以上实验操作后,小明认为实验现象不太明显,请你提出一条可行的改进措施：换一块磁性更强的磁体。
(4)下列装置中利用电磁感应原理工作的是(C)。
A. 电铃
B. 扬声器
C. 动圈式话筒
D. 电磁起重机

答案： （1）灵敏电流计的指针是否偏转 （2）①③④ （3）换一块磁性更强的磁体 （4）C

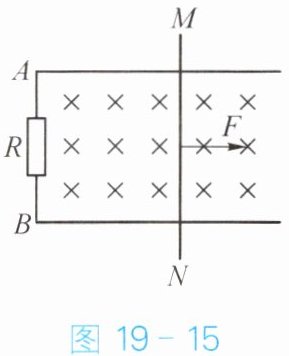

10. 人们可以用右手来判断感应电流的方向：伸开右手,使大拇指与其余四指垂直,并且都与手掌在同一平面内；让磁感线从掌心进入,并使大拇指指向导线运动的方向,这时四指所指的方向就是感应电流的方向。如图 19 - 15 所示,符号“×”表示垂直纸面向里的磁场,当导线棒 $ MN $ 在外力 $ F $ 的作用下沿导轨向右运动时,通过 $ R $ 的电流方向是(A)。

A.由 $ A \to B $


B.由 $ B \to A $
C.无感应电流
D.无法确定

答案： A

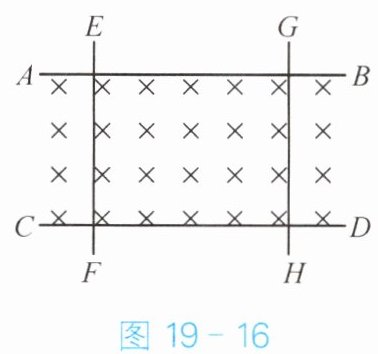

11. 如图 19 - 16 所示,$ AB $ 和 $ CD $ 是两根固定且平行的光滑金属轨道,符号“×”表示垂直纸面向里的磁场,铜棒 $ EF $ 和 $ GH $ 平行放在导轨上。当拉动铜棒 $ EF $ 向左运动时,电路中有(选填“有”或“无”)感应电流,铜棒 $ GH $ 会运动(选填“运动”或“静止”)。

答案： 有 运动

电磁炉是用于加热食物的家用电器,具有无明火加热、热效率高的特点。电磁炉主要由线圈、铁芯、石英玻璃灶面(图 19 - 17),以及工作电路和控制电路等组成,其中线圈绕在铁芯上。电磁炉工作电路中的主要器件是变换器,它能变换交流电和直流电。
电磁炉工作时,变换器将家庭电路中的交流电变换成直流电,再逆变成高频交流电通过线圈,线圈产生变化的磁场。该变化的磁场作用于锅底,形成感应电流而发热。锅底产生的感应电流有邻近效应,即锅底靠近线圈的位置,其感应电流最大,且感应电流随锅体离线圈距离的增大而显著减小。
在电磁炉上使用的锅体担负着能量转化的任务,故对其材料有一定的要求,锅体一般采用铁磁性材料制成。
(1)下列材料中适宜制作用于电磁炉的锅体的是(C)。
A. 铝
B. 铜
C. 铁
D. 陶瓷
(2)电磁炉的工作过程中没有运用的原理是(B)。
A. 电流的磁效应
B. 磁场对通电导体的作用
C. 电磁感应现象
(3)小明为防止石英玻璃灶面温度过高,将燃气灶的支架垫在电磁炉的灶面上,再将锅体放在支架上。你认为小明的做法不合理,理由是当锅底离开灶面后，其与线圈的距离增大，锅底的感应电流显著减小，几乎没有热量产生。

答案： （1）C （2）B （3）不合理 当锅底离开灶面后，其与线圈的距离增大，锅底的感应电流显著减小，几乎没有热量产生
