《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

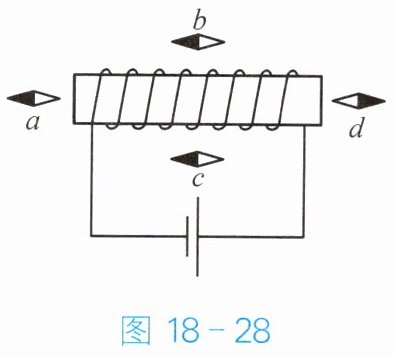

1. 如图18-28所示,通电螺线管周围的小磁针a、b、c、d处于静止状态,其中小磁针N极指向正确的是(D)。(小磁针涂黑的一端为N极)

A.a、c、d
B.a、b、c
C.a、c
D.b、c、d

答案： D

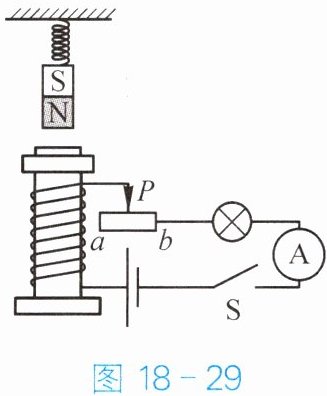

2. 如图18-29所示,电磁铁的正上方用弹簧挂着一块条形磁体。开关S闭合后,在滑片P从a端向b端移动的过程中,会出现的现象是(B)。

A.电流表的示数变小,弹簧的长度变短
B.电流表的示数变大,弹簧的长度变短
C.电流表的示数变小,弹簧的长度变长
D.电流表的示数变大,弹簧的长度变长

答案： B

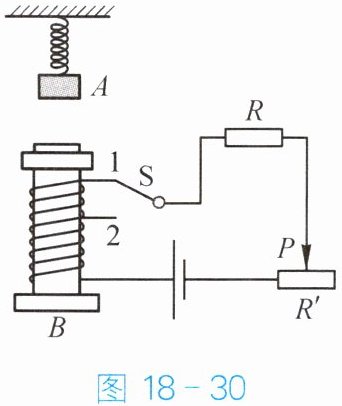

3. 如图18-30所示,A是悬挂在弹簧下的铁块,B是螺线管的铁芯,S是转换开关,P是滑动变阻器的滑片。要使弹簧的长度变长,可采取的办法是(B)。
A.滑片P的位置不变,将开关S由1改接2
B.开关S仍接1,将滑片P向左滑
C.开关S仍接1,滑片P位置不变,将铁芯B抽出
D.开关S仍接1,将滑片P向右滑

答案： B

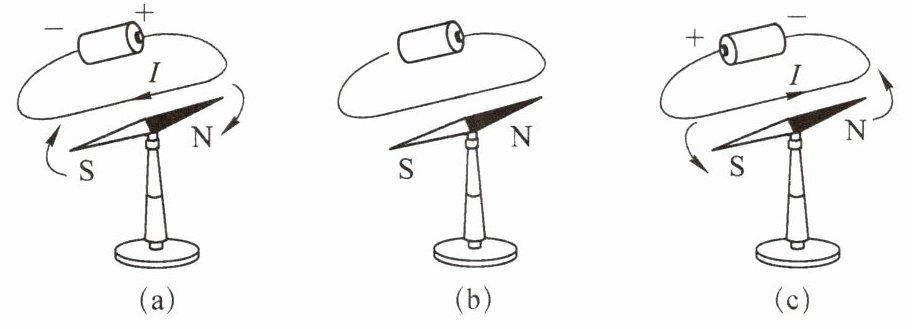

4. 图18-31为模拟奥斯特实验,对比图(a)和图(b),可以发现：通电导线周围存在磁场；对比图(a)和图(c),可以发现：磁场的方向与电流的方向有关。

答案： 磁场 电流
