电流
什么是电流？
- 物理学规定：正电荷定向移动的方向为电流的方向。
- 电流总是从电源的正极流出,经过导线和用电器等流入电源的负极。
- 电流有大小之分。
- 电流用字母I表示,在国际单位制中,其单位是安培,简称安,符号是A。
- 比安小的单位有毫安(mA)和微安(μA)。
认识电流表
电流表有什么基本特征？
- 电流表是测量电流大小的仪表,在电路图中的符号是Ⓐ。
- 电流表有两个量程,分别是0~0.6A和0~3A。
电流表的使用
使用电流表测电流有哪些注意事项？
- (1)使用时,电流表要与被测用电器串联,让电流从正接线柱流入,从负接线柱流出。
- (2)被测电流的大小不能超过电流表的量程。
- (3)不允许电流表直接接到电源的两极。

答案： 正电荷 正 负 I 安培 安 A 毫安(mA) 微安(μA) 电流 Ⓐ 0~0.6 0~3 串 正 负 量程

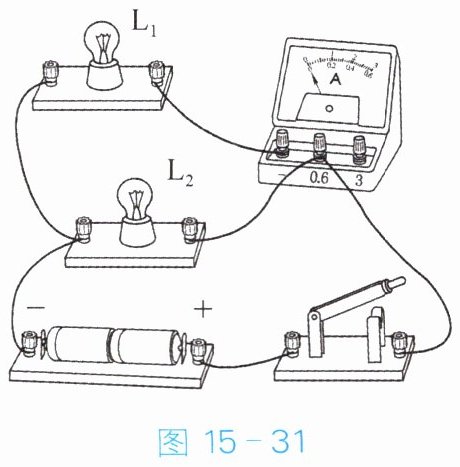

例题 图 15 - 31 所示的电路中,灯 $ L_1 $、$ L_2 $ 是______联的,电流表测灯______的电流。

答案：
分析 电路中有两个节点(即电流的分支点或汇合点)：一是电流表的正接线柱；二是灯 $ L_2 $ 的左接线柱。在两个节点间,最上面的电路为灯 $ L_1 $ 与电流表串联,中间的电路只有灯 $ L_2 $,最下面的电路为电源与开关串联,就是干路。因此灯 $ L_1 $、$ L_2 $ 是并联的,电流表测通过灯 $ L_1 $ 的电流。
解 并 $ L_1 $

策略提炼 并联电路中的电路有干路、支路之分,一定要识别电流表接在干路中还是支路中,且是接在哪一支路中。电流表应与被测用电器串联。
