《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

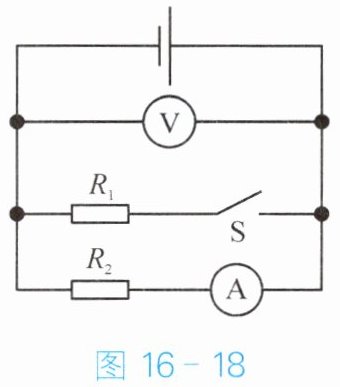

3. 如图 16 - 18 所示,保持电源电压不变,开关$ S $由断开到闭合,下列说法中正确的是(B)。

A.电流表的示数不变,电压表的示数变大
B.电流表的示数不变,电压表的示数不变
C.电流表的示数变大,电压表的示数不变
D.电流表的示数变大,电压表的示数变大

答案： B

4. 某导体两端的电压为$ 5 \, V $,通过导体的电流为$ 0.1 \, A $,则该导体的电阻为$50\Omega$。若该导体两端的电压变为$ 2.5 \, V $,则通过它的电流变为$0.05$ A。

答案： $50\Omega$ $0.05$ A

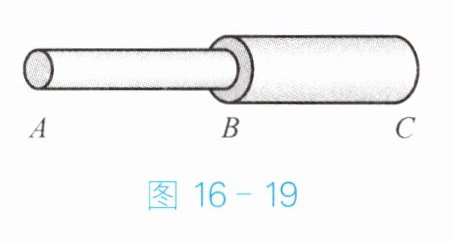

1. 如图 16 - 19 所示,$ AB $、$ BC $是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路。下列与这两段导体有关的物理量关系式中正确的是(C)。

A.$ R_{AB} ＞ R_{BC} $ $ I_{AB} ＞ I_{BC} $
B.$ R_{AB} ＜ R_{BC} $ $ I_{AB} ＜ I_{BC} $
C.$ R_{AB} ＞ R_{BC} $ $ U_{AB} ＞ U_{BC} $
D.$ R_{AB} ＜ R_{BC} $ $ U_{AB} = U_{BC} $

答案： C

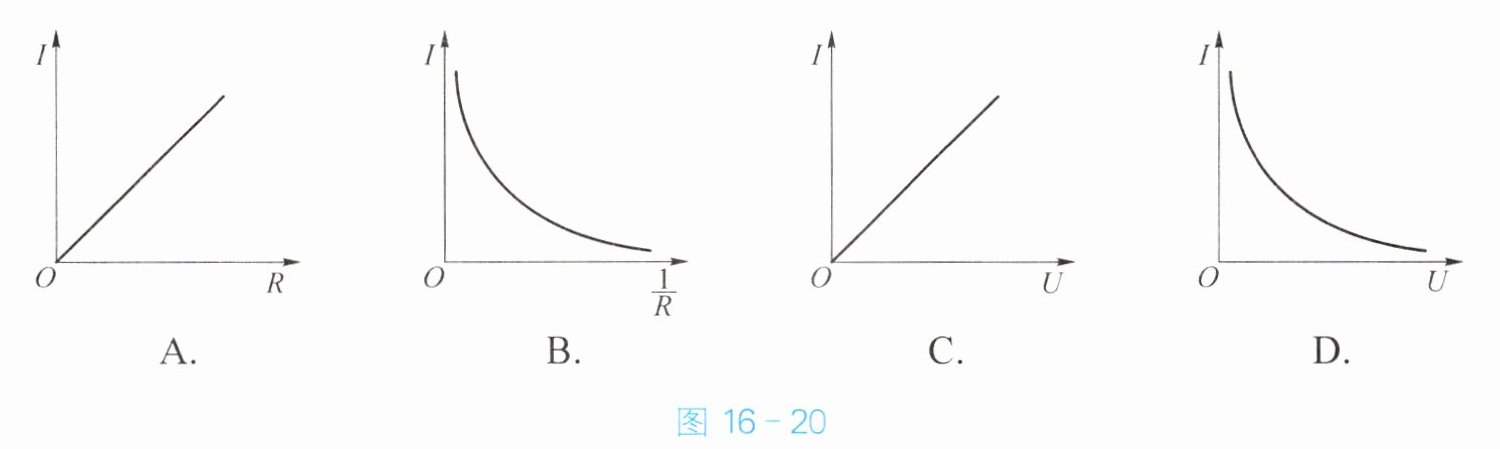

2. 在探究电流与电压、电阻关系的实验中,同学们绘制的四个图像如图 16 - 20 所示,其中正确的是(C)。

答案： C

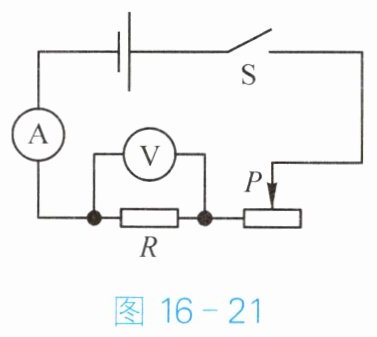

3. 如图 16 - 21 所示,在探究通过导体的电流与其电阻之间关系的实验中,将电阻$ R 由 5 \, \Omega 换成 10 \, \Omega $后,接下来的操作应该是(B)。

A.将滑片$ P $向左移动,保持电压表的示数不变
B.将滑片$ P $向右移动,保持电压表的示数不变
C.将滑片$ P $向左移动,保持电流表的示数不变
D.将滑片$ P $向右移动,保持电流表的示数不变

答案： B
