8. 图 18 - 60 是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时,在小圆圈处放置小磁针,闭合开关,画出小磁针静止时 N 极的指向；对调电源正、负极,重复上述操作。下列说法中不正确的是(B)。

A.小磁针的作用是指示通电螺线管周围的磁场方向
B.闭合开关,放置在 $ a $、$ b $ 处的小磁针静止时 N 极指向相同
C.对调电源正、负极,闭合开关,通电螺线管的磁场方向改变
D.通过实验可总结出通电螺线管的磁极和电流方向的关系

答案： B

9. 图 18 - 61 是小明制作的简单电动机模型,其线圈由漆包线绕成,将线圈一端的漆全部刮掉,另一端只刮掉半边,线圈的下方放置了一块磁体。将其接入电路,闭合开关,线圈就转动起来了。关于此电动机模型,下列说法中正确的是(C)。
A.它利用电流的磁效应工作
B.线圈转动时始终受到磁场的作用力
C.它能将电能转化为机械能
D.增大线圈中的电流可改变转动方向

答案： C

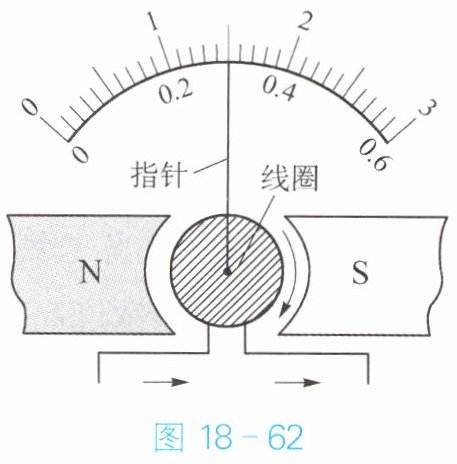

10. 图 18 - 62 是电流表的内部结构示意图。当电流通过线圈时,通电线圈在磁场中转动,从而带动指针偏转。下列选项中与电流表工作原理相同的是(B)。

A.电磁铁
B.电动机
C.电磁继电器
D.发电机

答案： B

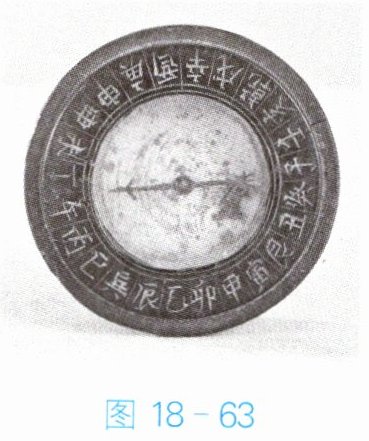

11. 郑和下西洋是我国航海史上浓墨重彩的一笔,其船队采用的是水罗盘(图 18 - 63)。水罗盘定向是把磁针放在一个中间盛有水、四周标有方向的盘子里,磁针浮在水面上自由旋转,静止时磁针两端分别指向南北。使用过程中,磁针的针尖由于受到地磁场作用指向南方,针尖相当于磁针的S极。

答案： 地磁场 S
