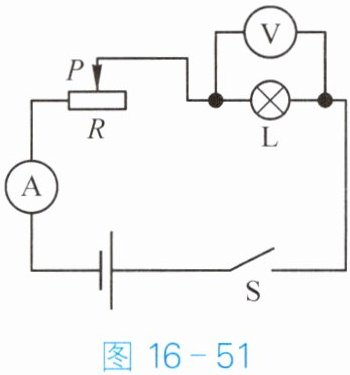

7. 如图 16 - 51 所示,闭合开关 S,在滑动变阻器滑片 P 移动的过程中,灯 L 突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是(B)。

A.电流表接线松开了
B.灯 L 开路
C.滑动变阻器 R 开路
D.开关 S 接触不良

答案： B

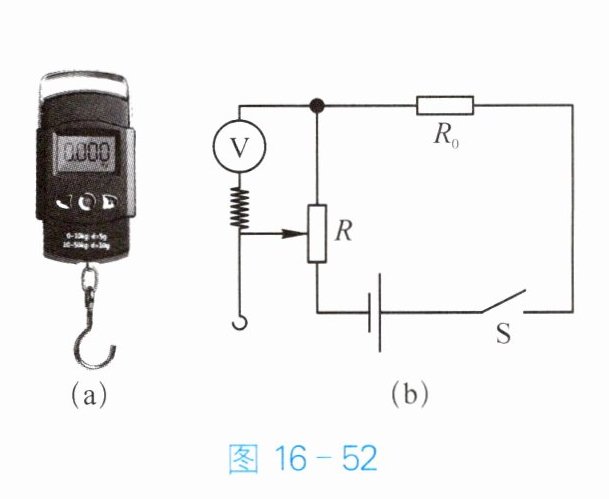

8. 如图 16 - 52(a)是某款电子秤的外观图,图 16 - 52(b)是它的简化原理图,表盘由电压表改装而成。下列判断中正确的是(A)。

A.被测物体的质量越大,电压表的示数越大,电路中的电流不变
B.被测物体的质量越大,电压表的示数越小,电路中的电流不变
C.被测物体的质量越大,电压表的示数越大,电路中的电流越大
D.被测物体的质量越大,电压表的示数越小,电路中的电流越大

答案： A

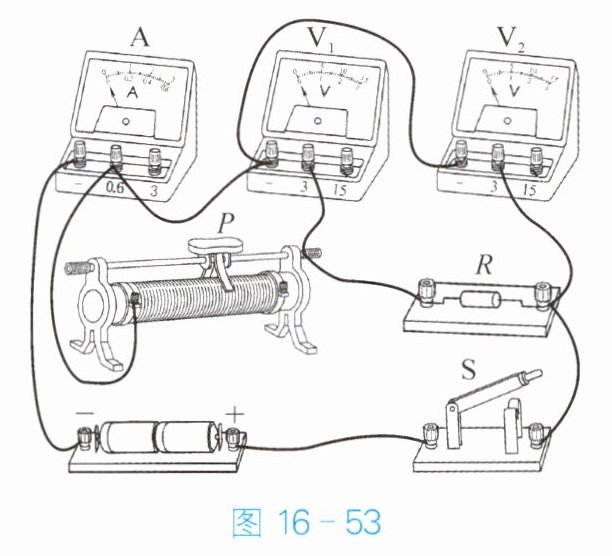

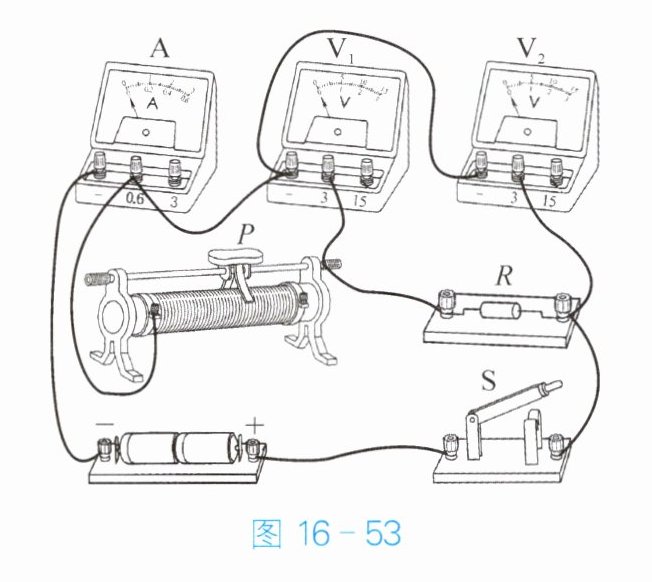

9. 如图 16 - 53 所示,电源电压保持不变,R 为定值电阻。闭合开关 S,在滑片 P 从右端向左端移动过程中,下列说法中正确的是(D)。

A.电压表 $ V_1 $ 和电压表 $ V_2 $ 的示数不变,电流表 A 的示数变大
B.电压表 $ V_2 $ 和电流表 A 的示数的乘积先变大后变小
C.电压表 $ V_1 $ 和电流表 A 的示数之比不变
D.电压表 $ V_2 $ 和电流表 A 的示数之比变小

答案： D

10. 金属外壳的用电器应使用三孔插座,除了接零线和火线两孔外,还有一孔接的是地线,目的是防止漏电引起的触电事故。

答案： 三 地 漏电
