《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

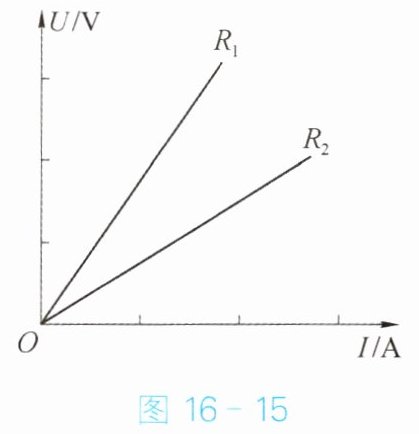

在探究电流与电压关系的实验中,分别用$ R_1 $、$ R_2 $两个电阻进行探究,并根据各自的实验数据绘制了如图 16 - 15 所示的$ U - I $图像。从图中可以看出$ R_1 与 R_2 $的大小关系是(A)。

A.$ R_1 ＞ R_2 $
B.$ R_1 = R_2 $
C.$ R_1 ＜ R_2 $
D.无法确定

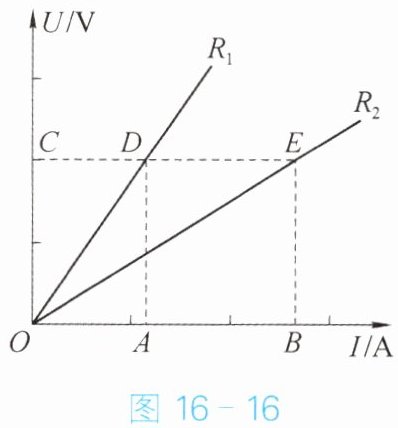

答案： 分析 如图 16 - 16 所示,沿$ CE $横线看,电压一定,$ R_1 $对应的电流小,$ R_2 $对应的电流大,因此$ R_2 $的电阻小。沿$ AD $竖线看,电流一定,$ R_1 $对应的电压大,$ R_2 $对应的电压小,因此$ R_2 $的电阻小。
解 A
策略提炼 根据欧姆定律：电压一定时,电流大的电阻小；电流一定时,电压大的电阻大。

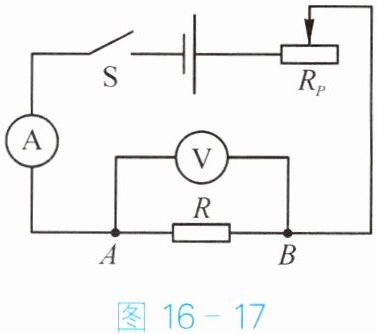

举一反三 探究电流与电压关系的实验电路图如图 16 - 17 所示。在实验中应控制电阻不变,滑动变阻器$ R_P $除起到限流保护的作用外,还起到改变R两端的电压的作用。

答案： 电阻　改变R两端的电压

1. 在 19 世纪 20 年代,通过实验与理论研究,发现了导体中的电流与加在导体两端的电压成正比,与导体电阻成反比的科学家是(C)。
A.伏特
B.安培
C.欧姆
D.焦耳

答案： C

2. 关于电流、电压和电阻,下列说法中正确的是(C)。
A.导体电阻越大,通过导体的电流就越小
B.导体两端的电压为零,导体的电阻也为零
C.导体电阻一定时,电流越大,电压就越大
D.导体电阻一定时,电压越大,电流就越小

答案： C
