《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

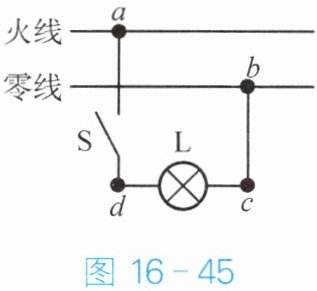

6. 图16-45的家庭电路中,当开关S闭合后,灯泡L不亮。用测电笔测试c、d两点时,氖管都发光；测试a、b两点时,只有a点氖管发光。故障可能是bc(选填“ad”“dc”或“bc”)开路。

答案： bc

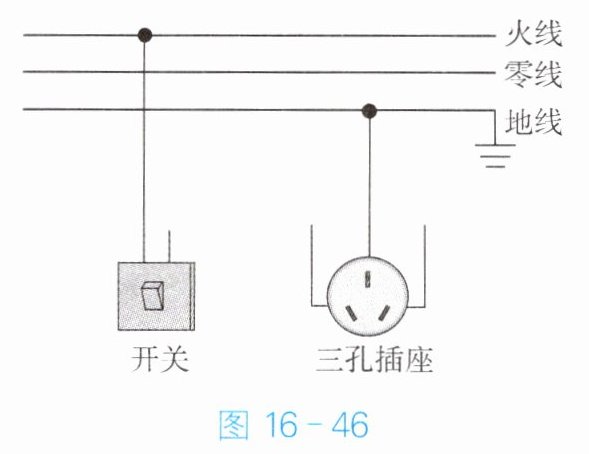

7. 图16-46是一个带开关的插座,开关闭合,插座通电；开关断开,插座断电。部分电路已接好,请用笔画线表示导线,将电路补充完整。

答案：

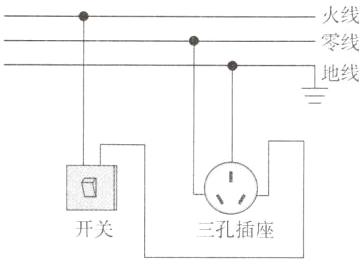

如图 16 所示

图 16

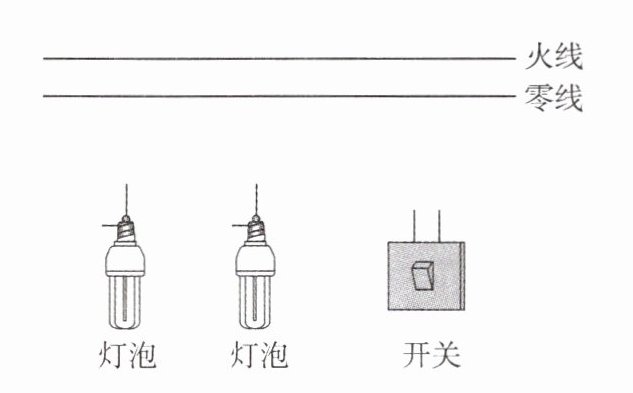

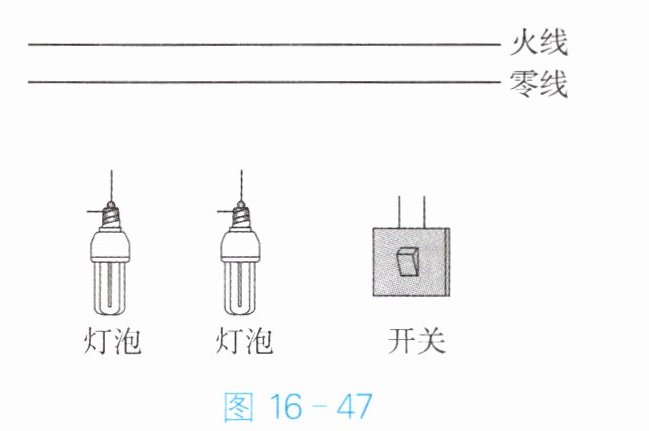

8. 图16-47中灯泡的额定电压均为220V,请根据安全用电原则将电路连接好,要求：开关闭合后两灯泡都能正常发光。

答案：

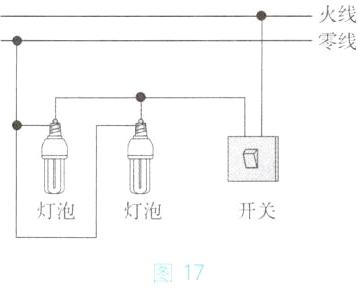

如图 17 所示

9. 人们常用测电笔来辨别照明电路中的火线和零线。测电笔内串接有一个高阻值电阻,其阻值通常在1MΩ以上。
(1)为什么要串联高阻值电阻？
(2)已知某测电笔内的高阻值电阻为2.2MΩ,某同学正在使用该测电笔测试照明电路的火线。请估算氖管发光时通过此同学身体的电流。

答案： （1）当通过人体的电流过大时，会对人体造成伤害，串联一个高阻值电阻后，电路中的电流很小，不会对人体造成伤害 （2）$10^{-4}$ A

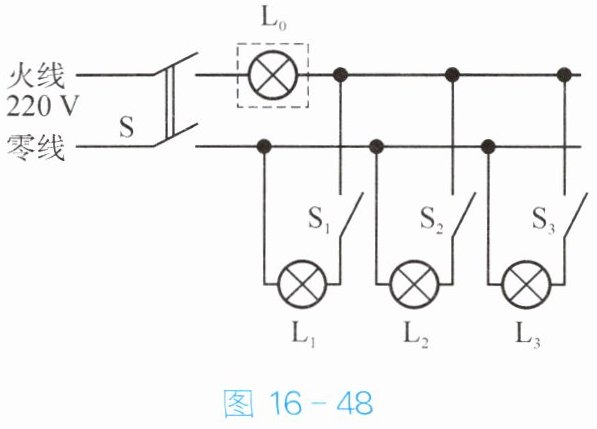

电工师傅常用一个额定电压为220V的灯泡L₀(检验灯泡)代替空气开关,以此检查新安装的照明电路中每条支路的情况,如图16-48所示。当开关S闭合后,再分别闭合开关$S_1、$$S_2、$$S_3($每次只闭合其中一个)时,可能出现以下三种情况(均选填“短路”“开路”或“通路”)：

(1)L₀不亮,说明该支路开路。
(2)L₀正常发光,说明该支路短路。
(3)L₀发光呈暗红色,说明该支路通路。

答案： （1）开路 （2）短路 （3）通路
