《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

- 例题1

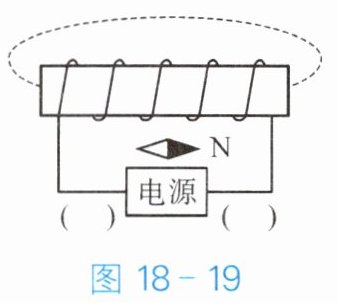

- 请根据图18-19中小磁针静止时的指向,标出通电螺线管的磁感线方向,并在括号中写出电源的“+”或“-”。

答案：
分析 由于异名磁极相互吸引,所以当小磁针静止时,与小磁针N极靠近的螺线管右端是S极,左端是N极。根据图中线圈的绕向和螺线管的N、S极,以及右手螺旋定则,可确定螺线管中电流的方向是从螺线管的左端流入,右端流出,因此电源的左端为“+”,右端为“-”。

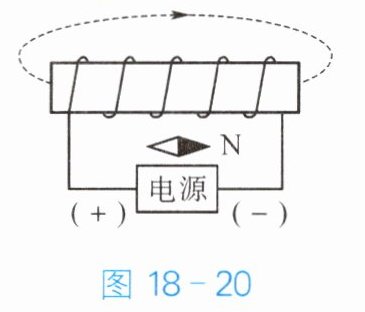

- 解 如图18-20所示
- 策略提炼 根据磁感线的方向,利用右手螺旋定则判断通电螺线管中电流的方向,然后根据电流方向标出电源的正、负极。

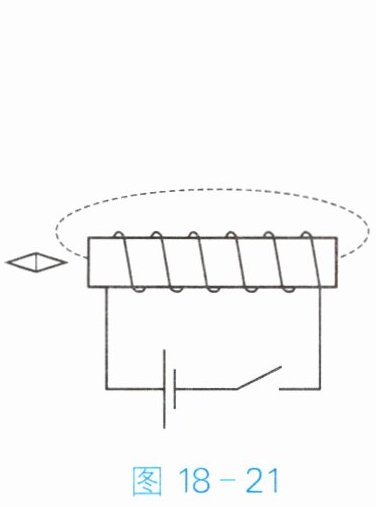

举一反三 请在图18-21中标出闭合开关后,通电螺线管的磁感线方向及小磁针静止时的N极。

答案： 1. 根据安培定则判断通电螺线管的磁极：
用右手握住螺线管，四指指向电流的方向，大拇指所指的那一端就是通电螺线管的N极。由图可知，电流从螺线管的右端流入，左端流出，所以右手四指顺着电流方向握住螺线管，大拇指指向左端，即螺线管的左端为N极，右端为S极。
2. 确定磁感线方向：
在磁体外部，磁感线总是从N极出发，回到S极。所以磁感线方向是从螺线管左端指向右端。
3. 确定小磁针静止时的N极：
根据磁极间的相互作用规律“同名磁极相互排斥，异名磁极相互吸引”，小磁针静止时，其N极指向与该点磁感线方向一致，所以小磁针的N极应指向螺线管左端（靠近螺线管的一端为S极，远离螺线管的一端为N极，在图中表现为小磁针的N极向左）。
（在图中画出磁感线从螺线管左端向右端的方向，在小磁针处标出小磁针静止时N极向左）

- 例题2

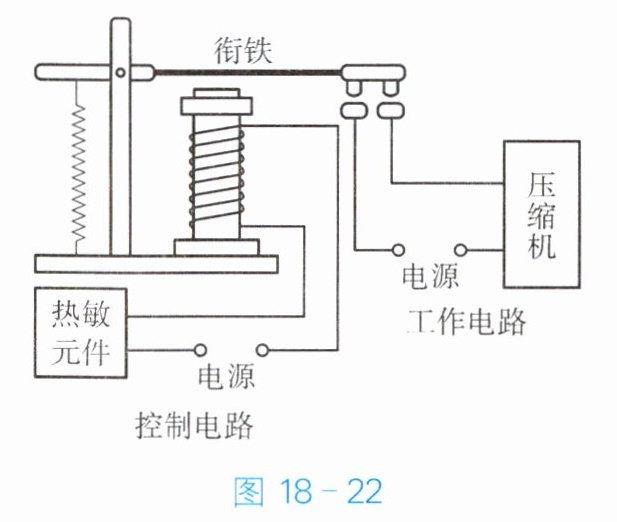

为实现节能和智能控制,空调内部使用了传感器和电磁继电器,图18-22是启动或停止空调压缩机的电路示意图。电磁继电器是利用电磁铁控制工作电路的______(选填“用电器”“电源”或“开关”)。夏天,空调制冷,房间温度降低,热敏元件的电阻增大,控制电路的电流减小,电磁铁的磁性______(选填“增强”“减弱”或“不变”),当房间温度低于设定温度时,工作电路就断开,停止制冷。

答案：
分析 电磁继电器是利用电磁铁磁性的有无来控制工作电路的通断。热敏电阻的阻值随温度的降低而增大,由欧姆定律可知电路中电流的变化和电磁铁磁性的变化。根据电磁铁磁性的变化,分析衔铁的状态。

解 开关 减弱
策略提炼 利用欧姆定律,结合电磁继电器的构造和工作原理进行判断。

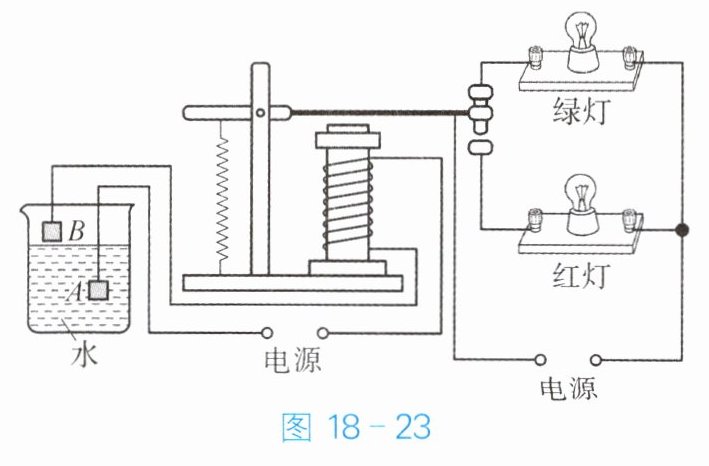

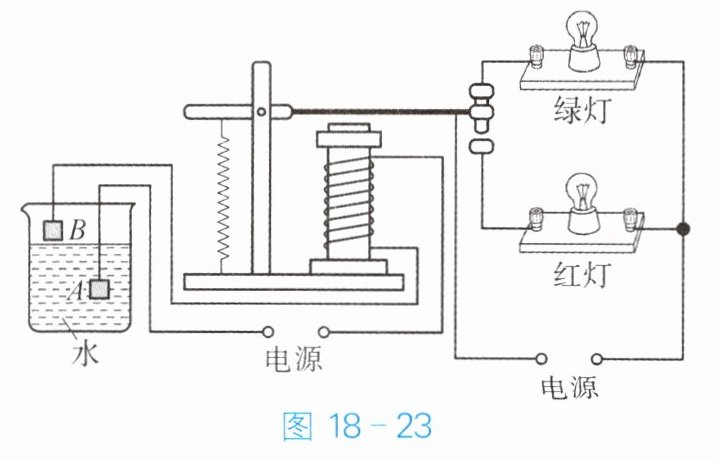

举一反三 图18-23是水位自动报警器的原理图。水位到达金属块B后,红(选填“红”或“绿”)灯亮；绿灯亮时,电磁铁无(选填“有”或“无”)磁性。

答案： 红 无
