《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

1. 一根导线的电阻为$R$,要使这根导线的电阻变大,可以采用的方法是(A)
A.将导线拉长
B.将导线对折
C.增大导线两端的电压
D.减小通过导线的电流

答案： 【解析】：
本题主要考查电阻定律的应用，即电阻与导线长度、横截面积及电阻率的关系。
电阻的大小与导体的材料、长度、横截面积和温度有关。
A选项，将导线拉长，导线的长度会增加，同时横截面积会减小，根据电阻定律，电阻会增大。所以A选项是正确的。
B选项，将导线对折，导线的长度会减半，同时横截面积会加倍，根据电阻定律，电阻会减小。所以B选项是错误的。
C选项，电阻是导体本身的性质，与加在导体两端的电压无关。所以C选项是错误的。
D选项，电阻是导体本身的性质，与通过导体的电流无关。所以D选项是错误的。
【答案】：
A

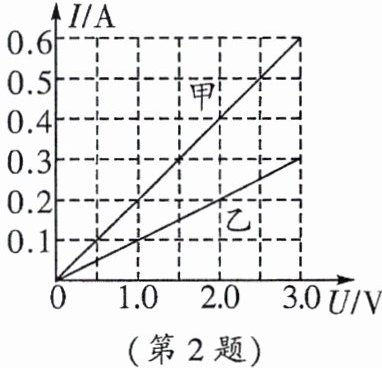

2.(2025·南开)如图所示是电阻甲、乙的$I-U$图像,下列说法正确的是(C)

A.甲电阻的阻值大于乙电阻的阻值
B.两电阻串联时,甲、乙两端的电压之比为$2:1$
C.两电阻串联时,通过甲、乙的电流之比为$1:1$
D.两电阻并联时,通过甲、乙的电流之比为$1:2$

答案： 【解析】：
本题可根据$I - U$图像结合欧姆定律求出甲、乙电阻的阻值，再根据串联电路和并联电路的特点分别分析各选项。
1. 求甲、乙电阻的阻值：
根据欧姆定律$R = \frac{U}{I}$，从$I - U$图像中选取合适的点来计算电阻。
对于甲电阻，当$U_{甲}=2.0V$时，$I_{甲}=0.4A$，则甲电阻的阻值$R_{甲}=\frac{U_{甲}}{I_{甲}}=\frac{2.0V}{0.4A}=5\Omega$。
对于乙电阻，当$U_{乙}=2.0V$时，$I_{乙}=0.2A$，则乙电阻的阻值$R_{乙}=\frac{U_{乙}}{I_{乙}}=\frac{2.0V}{0.2A}=10\Omega$。
由此可知$R_{甲}＜R_{乙}$，所以选项A错误。
2. 分析两电阻串联时的情况：
串联电路中各处的电流相等，即通过甲、乙的电流之比为$1:1$，所以选项C正确。
根据$U = IR$，在串联电路中电流$I$相等，那么甲、乙两端的电压之比$\frac{U_{甲}}{U_{乙}}=\frac{IR_{甲}}{IR_{乙}}=\frac{R_{甲}}{R_{乙}}=\frac{5\Omega}{10\Omega}=\frac{1}{2}$，所以选项B错误。
3. 分析两电阻并联时的情况：
并联电路中各支路两端的电压相等，即$U_{甲}=U_{乙}$。
根据$I = \frac{U}{R}$，可得通过甲、乙的电流之比$\frac{I_{甲}}{I_{乙}}=\frac{\frac{U}{R_{甲}}}{\frac{U}{R_{乙}}}=\frac{R_{乙}}{R_{甲}}=\frac{10\Omega}{5\Omega}=\frac{2}{1}$，所以选项D错误。
【答案】：C

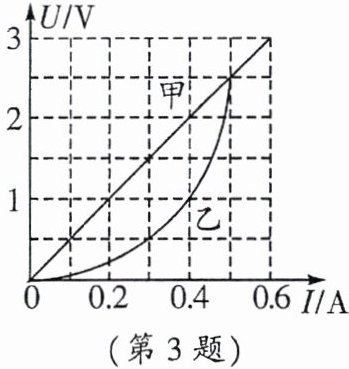

3. 如图所示是定值电阻甲和小灯泡乙的$U-I$图像,若将甲和乙并联接入电源电压为$1\ V$的电路中,则干路电流为0.3A；已知小灯泡乙正常发光时的电压为$2.5\ V$,若将小灯泡乙接入电源电压为$9\ V$的电路中,要使灯泡正常发光应串联一个13Ω的定值电阻。

答案： 解：
1. 甲和乙并联接入电源电压为1V的电路中：
由图像知，当$U=1V$时，通过甲的电流$I_{甲}=0.2A$，通过乙的电流$I_{乙}=0.1A$。
干路电流$I=I_{甲}+I_{乙}=0.2A + 0.1A=0.3A$。
2. 小灯泡乙正常发光时电压$U_{乙}=2.5V$，接入$9V$电路需串联电阻$R$：
由图像知，$U_{乙}=2.5V$时，通过乙的电流$I_{乙}=0.5A$，串联电路电流$I=I_{乙}=0.5A$。
电阻$R$两端电压$U_{R}=U - U_{乙}=9V - 2.5V=6.5V$。
电阻$R=\frac{U_{R}}{I}=\frac{6.5V}{0.5A}=13Ω$。
答案：0.3；13。

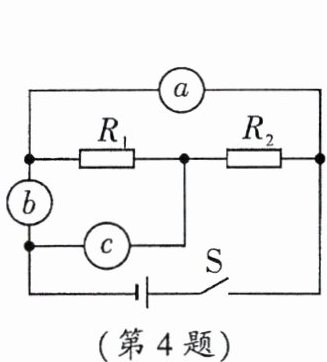

4.(2025·一中)如图所示的电路中,电源电压保持不变,$a、b、c$三处可分别接入电流表或电压表。闭合开关$S$,$R_1和R_2$串联,则电表$b$为______(选填“电压”或“电流”)表,此时$a、c$两表的指针偏转角度相同；若想让$R_1、R_2$并联,则$a、c$两表的示数之比为______。

电压
5:4

答案： 解：电压
设电源电压为$U$，$R_1$、$R_2$串联时，$b$为电压表，$a$、$c$为电流表。因串联电路电流处处相等，$a$测总电流$I$，$c$测$R_2$电流$I$，指针偏转角度相同，可知两电流表量程不同，大量程示数是小量程的5倍，设$a$为大量程，$c$为小量程，则$I_a = 5I_c$，但串联电流相等，故$c$为大量程，$a$为小量程，$I_c = 5I_a$，又$I_a = I$，$I_c = I$，矛盾，实为$a$测总电流，$c$测$R_1$电流（电路结构分析：$a$在干路，$c$与$R_1$串联），串联电流$I = \frac{U}{R_1+R_2}$，$I_a = I$，$I_c = I$，指针角度同则量程不同，$I_c = 5I_a$（$c$大量程，$a$小量程），$I = I_a$，$I = I_c/5$，故$R_1+R_2 = 5R_2$（$U = I(R_1+R_2) = I_c R_2 = 5I_a R_2 = 5I R_2$），得$R_1 = 4R_2$。
$R_1$、$R_2$并联时，$a$、$c$为电压表，$b$为电流表。$a$测$R_2$电压$U$，$c$测$R_1$电压$U$，示数之比$1:1$；若$a$为电流表（并联干路），$c$为电流表（$R_2$支路），$b$为电压表，$I_a = \frac{U}{R_1}+\frac{U}{R_2}$，$I_c = \frac{U}{R_2}$，$R_1 = 4R_2$，则$I_a = \frac{U}{4R_2}+\frac{U}{R_2} = \frac{5U}{4R_2}$，$I_c = \frac{U}{R_2}$，$I_a:I_c = 5:4$。结合电路结构，$a$、$c$接入电流表使并联，$a$在干路，$c$在$R_2$支路，故示数之比$5:4$。
5:4

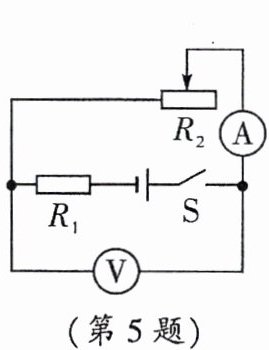

5.(2025·育才)如图所示电路,电源电压不变,闭合开关$S$,滑动变阻器滑片逐渐向右移动。下列说法中正确的是(D)


A.电压表示数变小
B.电流表示数变大
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变大

答案： 解：由图知，$R_1$与$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流。
滑片向右移动，$R_2$接入电阻变大，总电阻$R=R_1+R_2$变大。电源电压$U$不变，由$I=\frac{U}{R}$得，电流表示数$I$变小，由串联分压的原理可知，电压表示数变大，电压表与电流表示数的比值变大。
答案：D

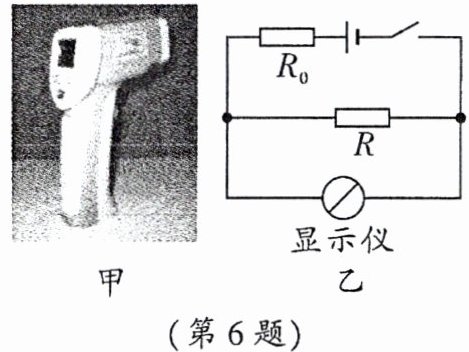

6.(2025·南开)如图甲是红外线测温枪,图乙是工作原理图,其中电源电压保持不变,$R$为热敏电阻用于靠近人体测温,定值电阻$R_0$为保护电阻。在测量人的体温时显示仪的示数会随被测者体温的升高而变大,则下列分析中正确的是(D)

A.图乙中的显示仪是由电流表改装成的
B.热敏电阻$R$的阻值随着温度升高而减小
C.被测温者体温越高,整个电路通过的电流越大
D.若将$R_0$更换为阻值更大的保护电阻,则显示仪的测量结果会偏小

答案： 【解析】：
本题可根据电路的连接方式，结合欧姆定律以及串联电路的特点来分析各选项。
选项A：判断显示仪的类型
由图乙可知，显示仪与热敏电阻$R$并联，因为电压表与被测用电器并联，电流表与被测用电器串联，所以显示仪是由电压表改装成的，而不是电流表，A选项错误。
选项B：分析热敏电阻$R$的阻值随温度的变化情况
已知在测量人的体温时显示仪（电压表）的示数会随被测者体温的升高而变大，即热敏电阻$R$两端的电压$U_R$变大。
因为电源电压$U$保持不变，定值电阻$R_0$与热敏电阻$R$串联，根据串联电路电压的特点$U = U_R + U_0$，可得定值电阻$R_0$两端的电压$U_0 = U - U_R$，$U_R$变大，则$U_0$变小。
根据欧姆定律$I = \frac{U}{R}$，可得电路中的电流$I = \frac{U_0}{R_0}$，$U_0$变小，$R_0$不变，所以电流$I$变小。
又因为$I = \frac{U_R}{R}$，$U_R$变大，$I$变小，所以热敏电阻$R$的阻值变大，即热敏电阻$R$的阻值随着温度升高而增大，B选项错误。
选项C：分析被测温者体温越高时电路中的电流变化情况
由上述分析可知，被测温者体温越高，热敏电阻$R$的阻值越大，根据串联电路电阻的特点$R_{总}=R + R_0$，可得电路的总电阻$R_{总}$越大。
再根据欧姆定律$I = \frac{U}{R_{总}}$，电源电压$U$不变，$R_{总}$越大，所以整个电路通过的电流越小，C选项错误。
选项D：分析更换$R_0$后显示仪测量结果的变化情况
若将$R_0$更换为阻值更大的保护电阻，根据串联电路电阻的特点$R_{总}=R + R_0$，电路的总电阻变大。
由欧姆定律$I = \frac{U}{R_{总}}$可知，电源电压$U$不变，总电阻变大，所以电路中的电流变小。
根据$U_R = IR$，热敏电阻$R$的阻值不变（因为被测者体温不变），电流$I$变小，所以热敏电阻$R$两端的电压$U_R$变小，即显示仪（电压表）的测量结果会偏小，D选项正确。
【答案】：D

7.(2025·巴蜀)关于家庭电路和安全用电,下列说法中正确的是(B)
A.人直接或间接接触到火线就一定会触电
B.电冰箱应接在三孔插座上,是为了防止漏电事故发生
C.使用测电笔时为了确保安全,手不能接触测电笔上的任何金属部分
D.家庭电路中,用电器被短路会造成电路中总电流过大,容易烧坏用电器

答案： 解：
A. 人直接或间接接触火线，但若同时接触零线或大地形成通路才会触电，仅接触火线且未形成通路时不会触电，A错误。
B. 电冰箱接三孔插座，其中接地线可将漏电电流导入大地，防止漏电事故，B正确。
C. 使用测电笔时，手需接触笔尾金属体，不能接触笔尖金属体，C错误。
D. 用电器短路时，电路电阻极小，总电流过大，易烧坏电源，而非用电器，D错误。
结论：B
