《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

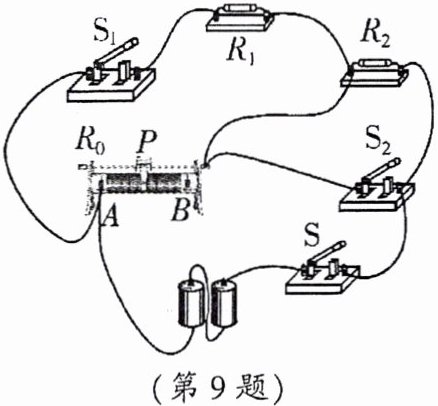

9.如图所示电路中,滑动变阻器滑片P位于中央。下列说法正确的是(D)

A.若滑动变阻器滑片P往左移动,其连入电路中的阻值变大
B.若闭合开关S,断开$S_1、$$S_2,R₀$与$R_2$并联
C.若闭合开关S、$S_1、$$S_2,R₀$与$R_2$并联
D.若闭合开关S、$S_2,$断开$S_1,$滑动变阻器滑片P不能滑至A端

答案： 【解析】：
本题主要考查变阻器的工作原理、电路的连接方式以及短路的相关知识。
A选项：考察滑动变阻器的工作原理，需判断滑片移动时接入电路电阻的变化情况。
B选项：闭合开关S，断开$S_1、S_2$时，需分析$R_0$与$R_2$的连接方式，判断是否为并联。
C选项：闭合开关S、$S_1、S_2$时，需分析$R_0$与$R_2$的连接方式，判断是否为并联。
D选项：闭合开关S、$S_2$，断开$S_1$时，需分析滑动变阻器滑片P能否滑至A端，判断是否会形成短路。
【答案】：
解：
A选项：由图可知，若滑动变阻器滑片P往左移动，其连入电路中的阻值会变小，故A选项错误。
B选项：闭合开关S，断开$S_1、S_2$时，电流从正极出发，经$S、R_2、R_0$回到负极，$R_0$与$R_2$串联，故B选项错误。
C选项：闭合开关S、$S_1、S_2$时，$R_2$被短路，$R_0$与变阻器并联，故C选项错误。
D选项：闭合开关S、$S_2$，断开$S_1$时，$R_0$被短路，$R_2$与变阻器串联，若滑动变阻器滑片P滑至A端，则$R_2$被短路，电源也会被短路，所以滑动变阻器滑片P不能滑至A端，故D选项正确。
故选D。

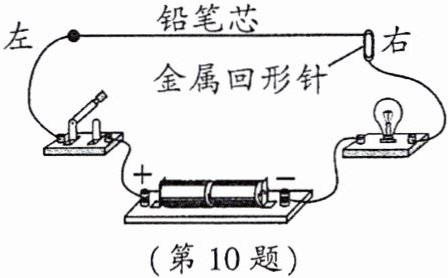

10.(2024·徐州)如图所示,小明用铅笔芯做滑动变阻器,设计并制作一个模拟的调光灯。器材有:电池(电压为3 V)、小灯泡(2.5 V 0.3 A)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是串联。
(2)闭合开关,金属回形针向左移,小灯泡亮度变大,产生这种现象的原因是导体的长度减小,引起导体电阻变小。
(3)把电压表和小灯泡并联,调节金属回形针的位置,当电压表的示数为2.5V时,在铅笔芯上标记此时金属回形针的位置。为了安全使用调光灯,金属回形针向左调节不能超过此位置。
(4)甲、乙两根铅笔芯的长度都是17.5 cm,甲的电阻为$20\Omega,乙的电阻为10\Omega。$调节效果可以从两个方面评价:一是小灯泡亮度的变化范围;二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高。则铅笔芯甲和乙相比B。(选填字母)
A.调节范围大,调节精度高
B.调节范围大,调节精度低
C.调节范围小,调节精度高
D.调节范围小,调节精度低

答案： 【解析】：
本题主要考查了变阻器的原理、电路的连接方式、欧姆定律的应用以及实验评价等知识点。
（1）由于铅笔芯在电路中起到变阻器的作用，可以改变电路中的电阻，从而改变电路中的电流和小灯泡的亮度，所以铅笔芯和小灯泡是串联的。
本题答案为：串。
（2）金属回形针向左移，铅笔芯接入电路的长度减小，电阻减小，根据欧姆定律$I=\frac{U}{R}$，电源电压不变，电阻减小，电流增大，小灯泡亮度变亮。
本题答案为：大；长度。
（3）因为小灯泡的额定电压为$2.5V$，所以当电压表的示数为$2.5V$时，小灯泡正常发光，此时在铅笔芯上标记金属回形针的位置，为了安全使用调光灯，金属回形针向左调节不能超过此位置。
本题答案为：2.5。
（4）对于甲铅笔芯，其电阻较大，在移动金属回形针时，电路中的电流变化范围较小，小灯泡亮度变化范围较大；同时，由于甲的电阻大，回形针移动一定距离时，电阻变化较大，调节精度低。对于乙铅笔芯，其电阻较小，在移动金属回形针时，电路中的电流变化范围较大，小灯泡亮度变化范围较小；同时，由于乙的电阻小，回形针移动一定距离时，电阻变化较小，调节精度高。因此，甲铅笔芯调节范围大，调节精度低，乙铅笔芯调节范围小，调节精度高。
本题答案为：B。
【答案】：
（1）串；（2）大；长度；（3）2.5；（4）B。

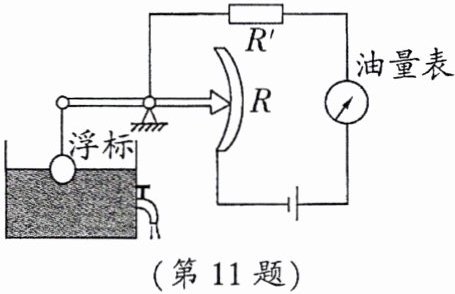

11.如图是一种自动测定油箱内油面高度的装置,R'是定值电阻,R是滑动变阻器,它的金属滑片是杠杆的一端,从油量表指针所指的刻度就可以知道油面的高度。

(1)油量表其实是电流(选填“电压”或“电流”)表。
(2)油面升高,R连入电路的阻值变小(选填“变大”或“变小”),油量表指针偏转变大(选填“变大”或“变小”)。
(3)电阻R'是否多余?它有什么作用?不多余，保护电路。

答案： 【解析】：
本题主要考查了变阻器在生活中的应用以及欧姆定律的理解和应用。通过油箱内油面的变化，来改变滑动变阻器接入电路的阻值，从而改变电路中的电流，这样就可以通过油量表（电流表）来反映油面的高度。同时，定值电阻$R'$的作用是为了保护电路，防止油面过低时，滑动变阻器接入电路的阻值为零，导致电路中的电流过大而损坏电路元件。
（1）首先，需要确定油量表是电压表还是电流表。由于油量表与滑动变阻器$R$并联（若油量表与$R^{'}$或电源串联，则其为电流表；若油量表与$R$串联，但与$R^{'}$并联，则考虑其为电压表，但根据电路图可知，油量表直接与$R$的两端相连，且与$R^{'}$串联在电路中，因此它是电流表），并且随油面的变化，其示数也会变化，因此油量表其实是电流表。
（2）当油面升高时，由于浮标的上升，会推动杠杆的一端上升，从而使滑动变阻器$R$的滑片向下移动，导致$R$接入电路的阻值变小。根据欧姆定律，电路中的电流会变大，因此油量表（电流表）的指针会偏转变大。
（3）电阻$R^{'}$并不多余，它起到了保护电路的作用。当油面过低时，滑动变阻器$R$接入电路的阻值会变大，如果电路中没有$R^{'}$，则电路中的电流会过小，甚至可能为零，这样油量表就无法正常工作。同时，如果油面过高，$R$接入电路的阻值会变小，如果没有$R^{'}$，则电路中的电流会过大，可能会损坏电路元件。因此，$R^{'}$的存在可以限制电路中的电流大小，保护电路元件不受损坏。
【答案】：
(1)电流；
(2)变小；变大；
(3)不多余，保护电路。
