7. 汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个灯损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。

答案： 【解析】：
本题主要考查电路的基本连接方式以及电路中各元件的作用。
首先，根据题目描述，汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作。这说明两个转向灯之间互不影响，能够独立工作，因此它们在电路中的连接方式为并联。
其次，转向横杆的作用是控制两个转向灯的闪亮和熄灭。在电路中，能够控制电路通断的元件是开关。因此，转向横杆相当于电路中的开关。
【答案】：
并联；开关。

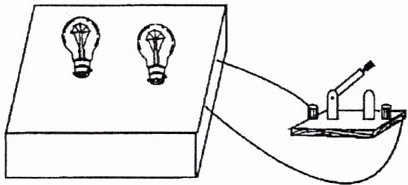

8. 某中学初中物理组的创意寒假作业受到了学生和家长们的点赞和关注,绮绮同学在寒假制作了一个物理科技小制作(如图所示),它是一个看不见内部情况的小盒,盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都不亮;闭合开关后,拧下其中任一灯泡,另一灯都亮。请根据上述实验现象分析,下列图中,符合要求的电路图是(C)


A
B
C D

答案： 解：由题意知，两灯由一个开关控制，闭合开关两灯都亮，断开开关两灯都不亮，说明开关在干路中控制整个电路；闭合开关后，拧下任一灯泡另一灯仍亮，说明两灯互不影响，为并联电路。
分析选项：
A图：两灯串联，拧下任一灯泡，另一灯不亮，不符合。
B图：开关与L₁串联后与L₂并联，断开开关L₂仍亮，不符合“断开开关两灯都不亮”。
C图：两灯并联，开关在干路，闭合开关两灯亮，断开开关两灯灭，拧下任一灯泡另一灯仍亮，符合条件。
D图：开关与L₁并联，闭合开关L₁被短路不亮，不符合“闭合开关两灯都亮”。
答案：C

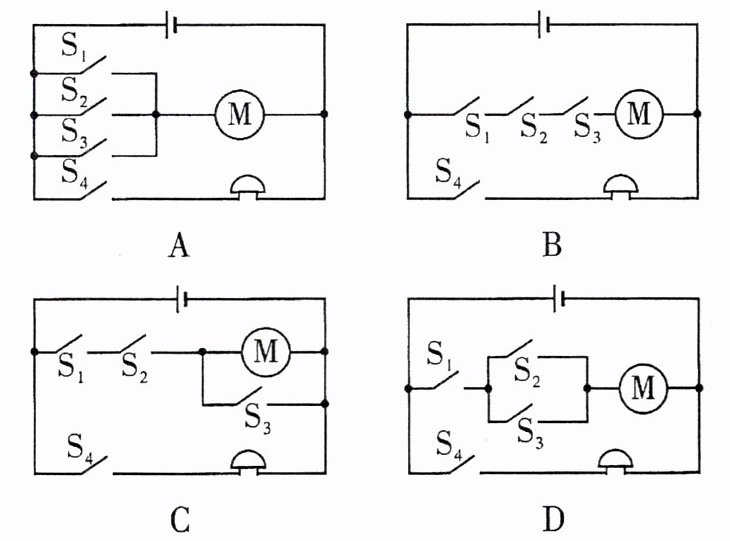

9. (2025·南开)智能扫地机能自动清扫房间内的地板,给人们的生活带来方便。当手动闭合开关$S_1,$或者对它说“开始清扫”(闭合开关$S_2)、$再或者手机App启动(闭合开关$S_3)$时,电动机都会工作,扫地机进入清扫模式;在即将完成清扫时,开关$S_4$自动闭合,电铃工作发出提醒。下列选项中符合上述设计要求的是(A)

A
B
C D

答案： 【解析】：
本题可根据题目中扫地机进入清扫模式和电铃工作的条件，分析各开关之间的连接关系，进而判断符合要求的电路图。
分析扫地机进入清扫模式的条件：
题目中提到当手动闭合开关$S_1$，或者对它说“开始清扫”（闭合开关$S_2$），再或者手机App启动（闭合开关$S_3$）时，电动机都会工作，扫地机进入清扫模式。这表明开关$S_1$、$S_2$、$S_3$只要有一个闭合，电动机就能工作，即这三个开关之间是并联关系，它们共同控制电动机。
分析电铃工作的条件：
在即将完成清扫时，开关$S_4$自动闭合，电铃工作发出提醒。这说明电铃的工作只受开关$S_4$的控制，与$S_1$、$S_2$、$S_3$无关，即电铃与电动机是并联关系，且电铃所在支路有单独的开关$S_4$控制。
接下来分析各个选项：
选项A：
在该选项中，$S_1$、$S_2$、$S_3$并联后与电动机串联，$S_4$与电铃串联，且电铃与电动机并联，符合上述分析的开关连接关系和电路工作条件。
选项B：
此选项中$S_1$、$S_2$、$S_3$串联，只有当这三个开关都闭合时电动机才会工作，不满足题目中只要其中一个开关闭合电动机就工作的条件，所以该选项错误。
选项C：
该选项中$S_2$与$S_3$并联后再与$S_1$串联，然后与电动机串联，不满足$S_1$、$S_2$、$S_3$只要有一个闭合电动机就工作的条件，所以该选项错误。
选项D：
此选项中$S_2$与$S_3$串联后再与$S_1$并联，然后与电动机串联，同样不满足$S_1$、$S_2$、$S_3$只要有一个闭合电动机就工作的条件，所以该选项错误。
【答案】：A

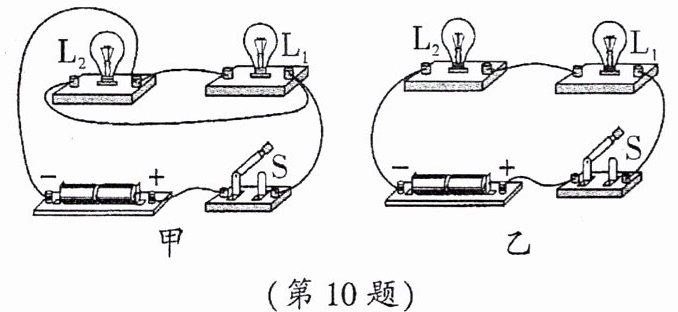

10. (2025·育才)小李在电学实验探究时,将两只灯泡分别接在图甲、乙两个电路中,以下说法正确的是(BC)

A.甲电路中,闭合开关S,两灯都发光,取下$L_2$后$,L_1$不发光
B.甲电路中,闭合开关S,用一根导线接在$L_1$接线柱两端$,L_1$不发光$,L_2$发光
C.乙电路中,闭合开关S,用一根导线接在$L_2$接线柱两端$,L_1$发光$,L_2$不发光
D.乙电路中,闭合开关S,用一根导线接在电源接线柱两端,这是允许的安全电路

答案： 解：分析甲电路（并联）：
A. 并联电路各用电器独立工作，取下$L_2$后，$L_1$仍发光，A错误。
B. 导线接在$L_1$两端，$L_1$被短路不发光，$L_2$所在支路不受影响，$L_2$发光，B正确。
分析乙电路（串联）：
C. 导线接在$L_2$两端，$L_2$被短路不发光，电路为$L_1$的简单电路，$L_1$发光，C正确。
D. 导线接在电源两端，电源短路，损坏电源，不安全，D错误。
答案：BC

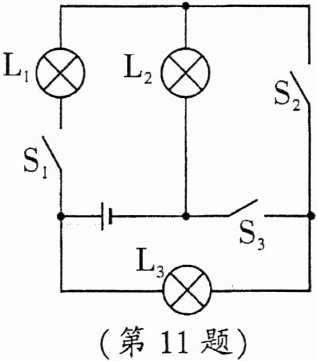

11. 如图所示的电路图,下列说法中错误的是(C)

A.只闭合$S_1,L_1、$$L_2$串联
B.只闭合$S_2、$$S_3,$只有$L_3$亮

$C.S_1、$$S_2、$$S_3$都闭合$,L_1、$$L_2、$$L_3$都亮
D.通过开关的闭合和断开,无法实现$L_1、$$L_2$并联

答案： 【解析】：
本题考查电路的连接方式以及开关对电路的控制作用，需要根据不同开关的闭合与断开情况，分析电路中电流的路径，从而判断灯泡的连接方式和亮暗情况。
A选项：只闭合$S_1$时，电流从电源正极出发，依次经过$L_1$、$L_2$，最后回到电源负极，电流只有一条路径，所以$L_1$、$L_2$串联，该选项正确。
B选项：只闭合$S_2$、$S_3$时，$L_1$、$L_2$被短路，电流从电源正极出发，只经过$L_3$，然后回到电源负极，所以只有$L_3$亮，该选项正确。
C选项：$S_1$、$S_2$、$S_3$都闭合时，电流从电源正极出发，经$S_2$、$S_1$、$S_3$直接回到电源负极，会造成电源短路，而不是$L_1$、$L_2$、$L_3$都亮，该选项错误。
D选项：无论怎样闭合和断开开关，都无法使电流分别经过$L_1$、$L_2$后汇合回到电源负极，即无法实现$L_1$、$L_2$并联，该选项正确。
【答案】：
C

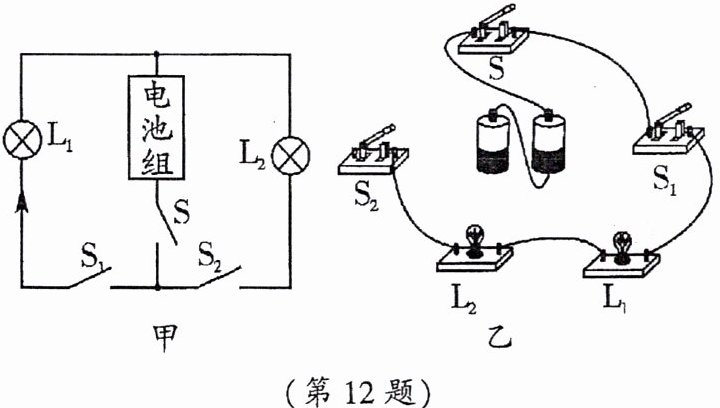

12. 现用灯$L_1、$$L_2,$三个开关S、$S_1、$$S_2,$一个电池组及导线若干组装电路,按要求设计的电路图如图甲所示。

(1)根据已知电路图中电流的方向(黑色箭头),判断电源上端是负(选填“正”或“负”)极。
(2)根据电路图连接电路,在连接电路时要求开关处于断开(选填“断开”或“闭合”)状态。
(3)连接的电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整。(连线不许交叉)
（实物图连接：将开关S₂的右接线柱与灯泡L₂的左接线柱用导线连接）
(4)若只让灯$L_1$发光,则应闭合开关S、S₁。

答案：
(1)负
(2)断开
(3)（实物图连接：将开关S₂的右接线柱与灯泡L₂的左接线柱用导线连接）
(4)S、S₁
