《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

1.以下关于电流的说法正确的是 (B)
A.电荷的运动形成电流
B.电荷的定向移动形成电流
C.只有正电荷的移动,才能形成电流
D.只有自由电子的移动,才能形成电流

答案： 【解析】：
本题主要考察电流的形成原因及定义。根据物理学的定义，电流是由电荷的定向移动形成的。这里需要明确的是，不仅仅是正电荷或自由电子的移动才能形成电流，任何带电粒子的定向移动都可以形成电流。
A选项提到“电荷的运动形成电流”，这个描述不够准确，因为并非所有电荷的运动都能形成电流，必须是定向移动才行。
B选项“电荷的定向移动形成电流”是正确的，它准确地描述了电流的形成原因。
C选项“只有正电荷的移动，才能形成电流”是错误的，因为负电荷（如电子）的定向移动同样可以形成电流。
D选项“只有自由电子的移动，才能形成电流”也是错误的，因为除了自由电子，其他带电粒子（如离子）的定向移动也能形成电流。
【答案】：
B

2.家用电冰箱正常工作时的电流大约为(B)
A.10 A
B.1 A
C.0.1 A
D.1 mA

答案： 解：家用电冰箱的功率约为200W，家庭电路电压为220V，根据公式$I = \frac{P}{U}$，可得$I=\frac{200W}{220V}\approx0.91A$，与1A接近。
结论：B

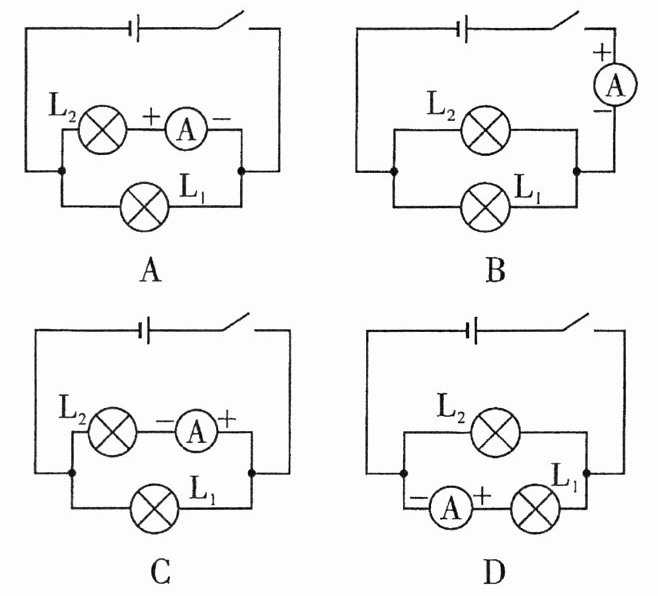

3.(2025·西附)如图所示的电路能正确测量通过灯$L_2$的电流的是 (C)

A
B
C
D

答案： 【解析】：本题考查电流表的使用规则。
电流表在使用时应与被测用电器串联，并且电流从正接线柱流入，从负接线柱流出。
选项A：图中电流表与灯$L_2$并联，会造成电源短路，烧坏电流表和电源，故A错误。
选项B：图中电流表与灯$L_2$串联，但电流表的正负接线柱接反了，故B错误。
选项C：图中电流表与灯$L_2$串联，且电流表的正负接线柱连接正确，能正确测量通过灯$L_2$的电流，故C正确。
选项D：图中电流表串联在干路中，测量的是干路电流，不是通过灯$L_2$的电流，故D错误。
【答案】：C。

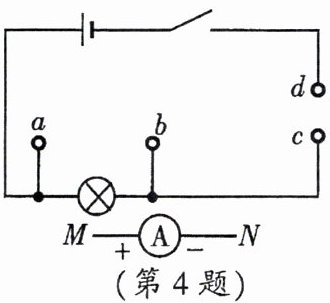

4.如图所示,a、b、c、d为电路中的四个接线点,若用电流表测量通过小灯泡的电流,则电流表的M、N接线柱与电路中各接线点的连接关系为 (B)

A. M接a，N接b

B. M接 c，N接 d

C. M接b，N接ɑ

D.M接d,N接c

答案： B

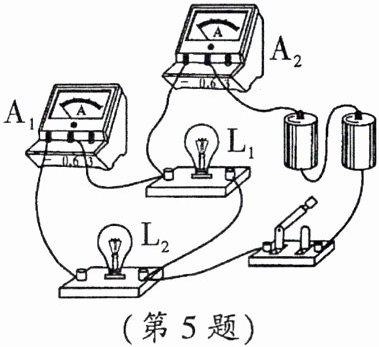

5.关于如图所示的电路有以下判断$:①L_1$和$L_2$两灯泡串联$;②L_1$和$L_2$两灯泡并联;③电流表$A_1$测通过灯泡$L_1$的电流;④电流表$A_2$测电路中的总电流。其中正确的有 (②④)

答案： 【解析】：
本题考查电路的连接方式以及电流表的使用规则。
判断电路的连接方式时，可采用电流流向法，即电流从电源正极出发，经过各用电器，回到电源负极，若电流只有一条路径，则为串联电路；若电流有多条路径，则为并联电路。
电流表在使用时，要与被测用电器串联，即电流表与哪个用电器串联，就测通过哪个用电器的电流；若电流表串联在干路中，则测干路电流，即电路中的总电流。
对于本题，电流从电源正极出发，经过开关后，分别经过灯泡$L_1$和$L_2$，然后汇合经过电流表$A_2$回到电源负极，电流有两条路径，所以$L_1$和$L_2$两灯泡并联，故①错误，②正确。
电流表$A_1$与灯泡$L_1$串联，所以电流表$A_1$测通过灯泡$L_1$的电流，故③正确。
电流表$A_2$串联在干路中，所以电流表$A_2$测电路中的总电流，故④正确。
【答案】：
②④

6.通过50英寸液晶电视机的电流约600 mA = 0.6A;液晶显示电子计算器的电流为130 μA = 1.3 × 10⁻⁴A。

答案： 【解析】：
本题考查电流单位的换算。对于电流单位，我们知道$1A = 1000mA$，$1mA = 1000\mu A$，所以可以通过这些换算关系来求得答案。
对于$600mA$，换算成$A$就是：$600mA = 600 × 10^{-3}A = 0.6A$。
对于$130\mu A$，换算成$A$就是：$130\mu A = 130 × 10^{-6}A = 1.3 × 10^{-4}A$。
【答案】：
$0.6$；$1.3 × 10^{-4}$。

7.如图所示,如果电流表接的是小量程,电流表的示数为 ______ A;如果电流表接的是大量程,电流表的示数为 ______ A。

0.36；1.8

答案： 解：
小量程（0~0.6A）：分度值为0.02A，指针指在0.2A后第8小格，示数为0.2A + 8×0.02A = 0.36A。
大量程（0~3A）：分度值为0.1A，指针指在1A后第8小格，示数为1A + 8×0.1A = 1.8A。
0.36；1.8

8.物理学上规定,正电荷定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从 B→A (选填“A→B”或“B→A”)。

答案： 【解析】：
本题考查电流方向的规定以及在电路中电流方向的实际应用。根据物理学规定，正电荷定向移动的方向为电流的方向。在电源外部，电流从电源正极流出，经过用电器等元件，回到电源负极。对于图中的电路，闭合开关后，电流从电源正极流出，经过开关、灯泡等元件，回到电源负极，所以灯泡中电流的方向是从$B→A$（这里$B$点靠近电源正极，$A$点靠近电源负极 ）。
【答案】：
正电荷；$B→A$

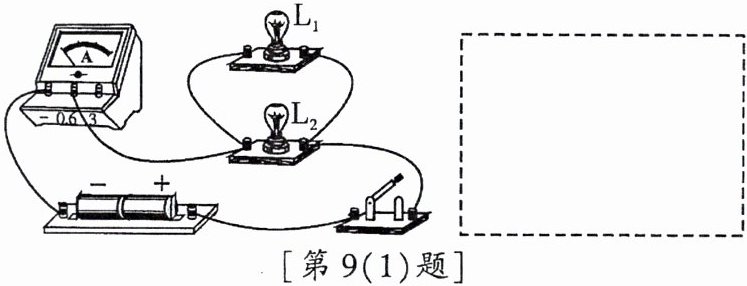

9.(1)根据下面的实物图,在虚线方框内画出电路图。

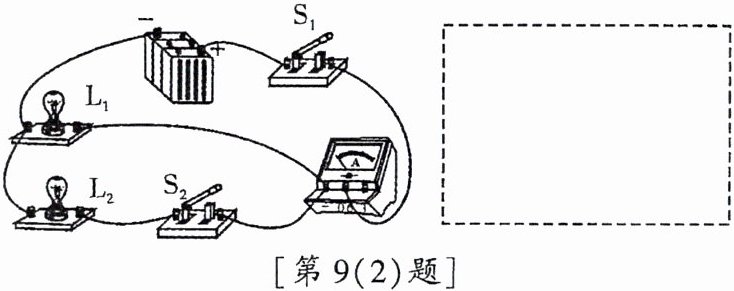

(2)在虚线方框内画出左图相应的电路图。

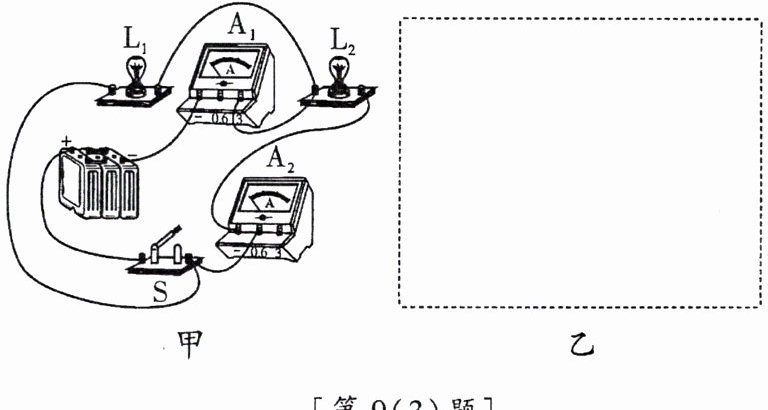

(3)图甲是涵涵同学连接的实物图,请在图乙中的虚线方框内画出其对应的电路图。

答案： 【解析】：
本题主要考查根据实物图画出对应的电路图。解题的关键在于识别电路的连接方式（串联或并联），以及电流表、开关等元件在电路中的位置和作用。对于串联电路，各元件依次连接，电流只有一条路径；对于并联电路，各元件并列连接，电流有多条路径。在画电路图时，要注意元件的符号使用正确，连接顺序与实物图一致。
(1)由实物图可知，电流从电源正极出发，依次经过开关、灯泡$L_1$、灯泡$L_2$，最后回到电源负极，电流只有一条路径，所以两灯泡串联，电流表测量电路中的电流。
(2)由实物图可知，电流从电源正极出发，经过开关$S_1$后分成两条支路，一条支路经过灯泡$L_1$，另一条支路经过开关$S_2$和灯泡$L_2$，然后两条支路汇合回到电源负极，所以两灯泡并联，开关$S_1$在干路上，开关$S_2$控制灯泡$L_2$所在支路，电流表测量干路电流。
(3)由实物图可知，电流从电源正极出发，经过开关$S$后分成两条支路，一条支路经过灯泡$L_1$和电流表$A_1$，另一条支路经过灯泡$L_2$和电流表$A_2$，然后两条支路汇合回到电源负极，所以两灯泡并联，电流表$A_1$测量通过灯泡$L_1$的电流，电流表$A_2$测量通过灯泡$L_2$的电流。
【答案】：
(1)图略（两灯泡串联，电流表、开关、电源依次串联在电路中）。
(2)图略（两灯泡并联，开关$S_1$在干路，开关$S_2$与灯泡$L_2$串联，电流表在干路）。
(3)图略（两灯泡并联，电流表$A_1$与灯泡$L_1$串联，电流表$A_2$与灯泡$L_2$串联，开关在干路）。
