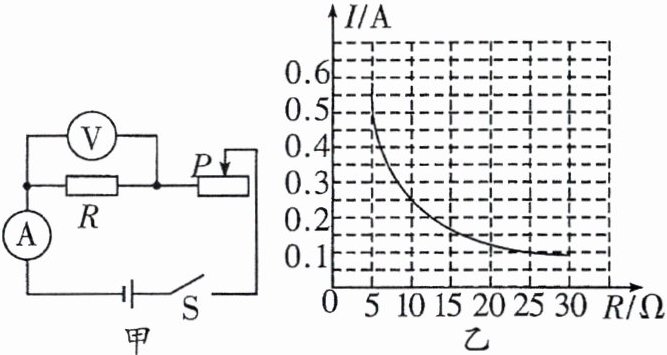

例1 图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I-R关系图像。由图像可知:他每次控制电阻两端的电压为

2.5
V不变。如果电源电压为4.5 V,实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,那么所用滑动变阻器的最大阻值至少为20Ω
。
答案:
【解析】:
本题可根据探究“导体中电流与电阻的关系”实验的原理,结合欧姆定律来求解电阻两端的电压和滑动变阻器的最大阻值。
1. 求每次控制电阻两端的电压:
在探究“导体中电流与电阻的关系”实验中,要控制电阻两端的电压不变。从图乙中任选一组数据,根据欧姆定律$U = IR$来计算电阻两端的电压。
例如,当$R = 5\Omega$时,$I = 0.5A$,则$U = IR = 0.5A×5\Omega = 2.5V$;当$R = 10\Omega$时,$I = 0.25A$,$U = IR = 0.25A×10\Omega = 2.5V$。
所以,他每次控制电阻两端的电压为$2.5V$不变。
2. 求所用滑动变阻器的最大阻值:
已知电源电压$U_{总}=4.5V$,电阻两端的电压$U_{R}=2.5V$,根据串联电路电压的特点$U_{总}=U_{R}+U_{滑}$,可得滑动变阻器两端的电压$U_{滑}=U_{总}-U_{R}=4.5V - 2.5V = 2V$。
当$R = 25\Omega$时,电路中的电流$I=\frac{U_{R}}{R}=\frac{2.5V}{25\Omega}=0.1A$。
根据欧姆定律$R_{滑}=\frac{U_{滑}}{I}$,可得滑动变阻器的最大阻值$R_{滑}=\frac{2V}{0.1A}=20\Omega$。
【答案】:
$2.5$;$20\Omega$
本题可根据探究“导体中电流与电阻的关系”实验的原理,结合欧姆定律来求解电阻两端的电压和滑动变阻器的最大阻值。
1. 求每次控制电阻两端的电压:
在探究“导体中电流与电阻的关系”实验中,要控制电阻两端的电压不变。从图乙中任选一组数据,根据欧姆定律$U = IR$来计算电阻两端的电压。
例如,当$R = 5\Omega$时,$I = 0.5A$,则$U = IR = 0.5A×5\Omega = 2.5V$;当$R = 10\Omega$时,$I = 0.25A$,$U = IR = 0.25A×10\Omega = 2.5V$。
所以,他每次控制电阻两端的电压为$2.5V$不变。
2. 求所用滑动变阻器的最大阻值:
已知电源电压$U_{总}=4.5V$,电阻两端的电压$U_{R}=2.5V$,根据串联电路电压的特点$U_{总}=U_{R}+U_{滑}$,可得滑动变阻器两端的电压$U_{滑}=U_{总}-U_{R}=4.5V - 2.5V = 2V$。
当$R = 25\Omega$时,电路中的电流$I=\frac{U_{R}}{R}=\frac{2.5V}{25\Omega}=0.1A$。
根据欧姆定律$R_{滑}=\frac{U_{滑}}{I}$,可得滑动变阻器的最大阻值$R_{滑}=\frac{2V}{0.1A}=20\Omega$。
【答案】:
$2.5$;$20\Omega$

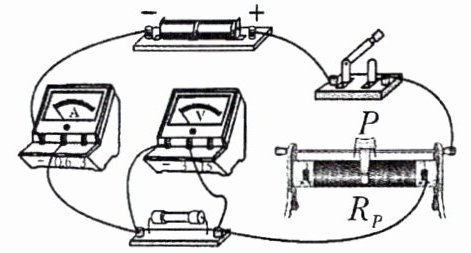

例2 小彬用如图所示的实验器材探究“电流与电阻的关系”,电源电压恒为3 V,滑动变阻器上标有“25Ω 2 A”字样,阻值分别为5Ω、10Ω、15Ω、25Ω的定值电阻各一个。第1次实验时,他用5Ω的电阻做实验,闭合开关,调节滑动变阻器的滑片,将电流表的示数记录在下表中。第2次实验时,将定值电阻的阻值由5Ω调为10Ω后,小彬应把滑动变阻器的滑片相对上次位置向

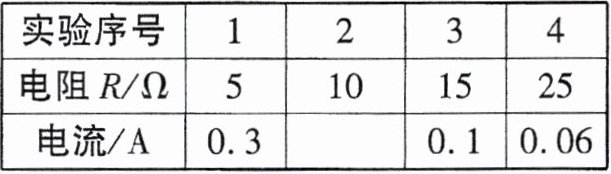

|实验序号|1|2|3|4|
|电阻R/Ω|5|10|15|25|
|电流/A|0.3| |0.1|0.06|


左
(选填“左”或“右”)移动,使电压表示数为1.5
V,再读电流表的示数,但他没有移动滑动变阻器的滑片就直接读出电流表的示数,这个示数是0.2
A。如果要利用所提供的实验器材完成对四个定值电阻的实验探究,则应控制电压表的示数范围是0.5-3
V。|实验序号|1|2|3|4|
|电阻R/Ω|5|10|15|25|
|电流/A|0.3| |0.1|0.06|
答案:
左;1.5;0.2;0.5-3

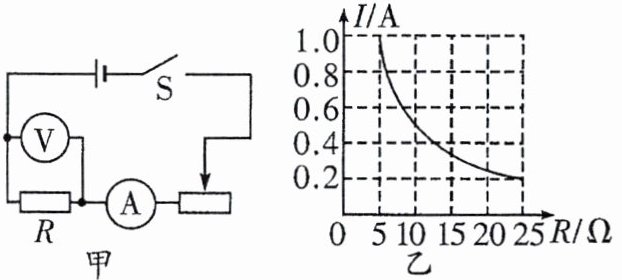

例3 图甲是小明探究“导体中电流与电阻的关系”的实验电路图。实验时可供选择的定值电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω,图乙是他根据实验数据描绘出的关系图像。由图像可知:当电压一定时,电流与电阻成

反比
(选填“正比”或“反比”);他每次控制电阻两端的电压为5
V不变,若实验中所用滑动变阻器的规格为“0~20Ω”,要想保证可用电阻均能正常进行实验,电源电压应该控制在5
V至9
V之间。
答案:
【解析】:
本题主要考查探究“导体中电流与电阻的关系”的实验,以及欧姆定律的应用。
首先,分析图像乙,可以看出当电压一定时,电流随着电阻的增大而减小,即电流与电阻成反比。
接着,从图像中选取一组数据,例如当$R=5\Omega$时,$I=1.0A$,根据欧姆定律$U=IR$,可以计算出电阻两端的电压为$U=5\Omega×11.0A=5V$,即他每次控制电阻两端的电压为5V不变。
最后,考虑滑动变阻器的规格和电源电压的范围。
由于滑动变阻器的规格为“$0\sim20\Omega$”,当使用$25\Omega$的电阻进行实验时,为了保证电阻两端的电压仍为5V,需要滑动变阻器提供足够的电阻来分压。
此时,滑动变阻器分得的电压为$U_{滑}=IR_{滑}=0.2A×20\Omega=4V$(这里$I$是通过$25\Omega$电阻的电流,根据欧姆定律和串联电路的特点,这个电流也等于通过滑动变阻器的电流)。
因此,电源电压的最小值为$U_{min}=U+U_{滑}=5V+0V=5V$(当滑动变阻器接入电阻为0时),最大值为$U_{max}=U+U_{滑}^{\prime}=5V+4V=9V$。
所以,电源电压应该控制在$5V$至$9V$之间。
【答案】:
反比;5;5;9。
本题主要考查探究“导体中电流与电阻的关系”的实验,以及欧姆定律的应用。
首先,分析图像乙,可以看出当电压一定时,电流随着电阻的增大而减小,即电流与电阻成反比。
接着,从图像中选取一组数据,例如当$R=5\Omega$时,$I=1.0A$,根据欧姆定律$U=IR$,可以计算出电阻两端的电压为$U=5\Omega×11.0A=5V$,即他每次控制电阻两端的电压为5V不变。
最后,考虑滑动变阻器的规格和电源电压的范围。
由于滑动变阻器的规格为“$0\sim20\Omega$”,当使用$25\Omega$的电阻进行实验时,为了保证电阻两端的电压仍为5V,需要滑动变阻器提供足够的电阻来分压。
此时,滑动变阻器分得的电压为$U_{滑}=IR_{滑}=0.2A×20\Omega=4V$(这里$I$是通过$25\Omega$电阻的电流,根据欧姆定律和串联电路的特点,这个电流也等于通过滑动变阻器的电流)。
因此,电源电压的最小值为$U_{min}=U+U_{滑}=5V+0V=5V$(当滑动变阻器接入电阻为0时),最大值为$U_{max}=U+U_{滑}^{\prime}=5V+4V=9V$。
所以,电源电压应该控制在$5V$至$9V$之间。
【答案】:
反比;5;5;9。
例4 现有下列器材:恒定电源(15 V)、定值电阻(10Ω、20Ω、25Ω、30Ω各一个)、电流表(0~0.6 A)、电压表、开关、滑动变阻器(100Ω 1 A)和导线若干。小王设计了如图所示的电路图探究“电流与电阻的关系”。他将30Ω的定值电阻接入电路中,闭合开关后,发现无论怎样移动滑动变阻器滑片,电压表示数都不能为3 V。为了顺利完成探究,如果只更换定值电阻,则更换的电阻阻值范围是

5 - 25
Ω。
答案:
【解析】:
本题主要考查了欧姆定律的应用以及串联电路的特点。
在探究电流与电阻的关系时,需要控制电阻两端的电压不变。
已知电源电压为$15V$,要使电阻两端电压为$3V$,则滑动变阻器两端电压为$U_{滑}=U - U_{R}=15V - 3V = 12V$。
根据串联电路的分压原理$\frac{U_{R}}{U_{滑}}=\frac{R}{R_{滑}}$,当滑动变阻器接入电阻最大为$100\Omega$时,定值电阻$R=\frac{U_{R}}{U_{滑}}× R_{滑}=\frac{3}{12}×100\Omega = 25\Omega$,即定值电阻最大不能超过$25\Omega$。
当滑动变阻器接入电阻为$0\Omega$时,电路中电流$I=\frac{U}{R}$,电流表量程为$0 - 0.6A$,则定值电阻最小值$R_{min}=\frac{U_{R}}{I_{max}}=\frac{3V}{0.6A}=5\Omega$。
所以更换的电阻阻值范围是$5 - 25\Omega$。
【答案】:
$5 - 25$
本题主要考查了欧姆定律的应用以及串联电路的特点。
在探究电流与电阻的关系时,需要控制电阻两端的电压不变。
已知电源电压为$15V$,要使电阻两端电压为$3V$,则滑动变阻器两端电压为$U_{滑}=U - U_{R}=15V - 3V = 12V$。
根据串联电路的分压原理$\frac{U_{R}}{U_{滑}}=\frac{R}{R_{滑}}$,当滑动变阻器接入电阻最大为$100\Omega$时,定值电阻$R=\frac{U_{R}}{U_{滑}}× R_{滑}=\frac{3}{12}×100\Omega = 25\Omega$,即定值电阻最大不能超过$25\Omega$。
当滑动变阻器接入电阻为$0\Omega$时,电路中电流$I=\frac{U}{R}$,电流表量程为$0 - 0.6A$,则定值电阻最小值$R_{min}=\frac{U_{R}}{I_{max}}=\frac{3V}{0.6A}=5\Omega$。
所以更换的电阻阻值范围是$5 - 25\Omega$。
【答案】:
$5 - 25$
例5 小明同学利用四个定值电阻(5Ω、10Ω、15Ω、20Ω)、规格为“15Ω 1 A”的滑动变阻器、电压为4.5 V的电源、电流表、电压表、导线和开关等器材探究电流与电阻的关系,如图所示。他将控制电压设为2.5 V,分析发现无法完成探究,应串联一个阻值在

1
Ω至4
Ω之间的电阻,才能使四个定值电阻分别单独接入电路都能完成实验。如果小明想通过改变电源电压来完成以上全部实验,那么电源电压应控制在2.5 V至4.375
V。
答案:
解:探究电流与电阻关系时,需控制定值电阻两端电压$U_{定}=2.5V$不变。
1. 设串联电阻为$R_{串}$,滑动变阻器最大阻值$R_{滑max}=15Ω$。
当定值电阻$R_{定}=20Ω$时,电路中电流$I=\frac{U_{定}}{R_{定}}=\frac{2.5V}{20Ω}=0.125A$。
此时滑动变阻器与串联电阻总电压$U_{总}-U_{定}=4.5V - 2.5V = 2V$,总电阻$R_{总}=\frac{2V}{0.125A}=16Ω$。
则$R_{串}=R_{总}-R_{滑max}=16Ω - 15Ω = 1Ω$。
2. 当定值电阻$R_{定}=5Ω$时,电路中电流$I'=\frac{U_{定}}{R_{定}}=\frac{2.5V}{5Ω}=0.5A$(未超过滑动变阻器最大电流1A)。
滑动变阻器与串联电阻总电压仍为$2V$,总电阻$R_{总}'=\frac{2V}{0.5A}=4Ω$。
此时滑动变阻器接入电阻最小为0,故$R_{串}=R_{总}'=4Ω$。
3. 若改变电源电压,当$R_{定}=20Ω$,$R_{滑max}=15Ω$时,电压比$U_{定}:U_{滑}=R_{定}:R_{滑max}=20Ω:15Ω=4:3$。
电源电压$U=U_{定}+\frac{3}{4}U_{定}=\frac{7}{4}×2.5V = 4.375V$。
应串联一个阻值在$1Ω$至$4Ω$之间的电阻;电源电压应控制在2.5V至$4.375V$。
1;4;4.375
1. 设串联电阻为$R_{串}$,滑动变阻器最大阻值$R_{滑max}=15Ω$。
当定值电阻$R_{定}=20Ω$时,电路中电流$I=\frac{U_{定}}{R_{定}}=\frac{2.5V}{20Ω}=0.125A$。
此时滑动变阻器与串联电阻总电压$U_{总}-U_{定}=4.5V - 2.5V = 2V$,总电阻$R_{总}=\frac{2V}{0.125A}=16Ω$。
则$R_{串}=R_{总}-R_{滑max}=16Ω - 15Ω = 1Ω$。
2. 当定值电阻$R_{定}=5Ω$时,电路中电流$I'=\frac{U_{定}}{R_{定}}=\frac{2.5V}{5Ω}=0.5A$(未超过滑动变阻器最大电流1A)。
滑动变阻器与串联电阻总电压仍为$2V$,总电阻$R_{总}'=\frac{2V}{0.5A}=4Ω$。
此时滑动变阻器接入电阻最小为0,故$R_{串}=R_{总}'=4Ω$。
3. 若改变电源电压,当$R_{定}=20Ω$,$R_{滑max}=15Ω$时,电压比$U_{定}:U_{滑}=R_{定}:R_{滑max}=20Ω:15Ω=4:3$。
电源电压$U=U_{定}+\frac{3}{4}U_{定}=\frac{7}{4}×2.5V = 4.375V$。
应串联一个阻值在$1Ω$至$4Ω$之间的电阻;电源电压应控制在2.5V至$4.375V$。
1;4;4.375
