《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

1. 下列是小丽探究“关于串、并联电路电流规律”的一些说法,错误的是(C)
A.串联电路中电流处处相等
B.并联电路干路中的电流等于各支路中的电流之和
C.两个灯泡通过的电流相等,它们之间一定是串联
D.并联电路某支路中的电流等于干路中的电流减去其他支路中的电流

答案： 【解析】：
本题主要考查串联和并联电路的基本电流规律。
A选项：串联电路中电流处处相等，这是串联电路的基本性质，所以A选项是正确的。
B选项：并联电路中，干路电流是各支路电流的总和，这也是并联电路的基本性质，所以B选项是正确的。
C选项：两个灯泡通过的电流相等，并不意味着它们之间一定是串联。在并联电路中，如果两个灯泡的规格（即电阻）完全相同，那么通过它们的电流也会相等。因此，C选项的说法是错误的。
D选项：在并联电路中，任何一条支路的电流都等于干路电流减去其他所有支路电流的总和，这是基于电流守恒的原理，所以D选项是正确的。
综上所述，C选项的说法是错误的，所以正确答案是C。
【答案】：
C

2. 如图所示,在探究“串联电路中电压的规律”时,小芸同学用电压表测出AB、BC、AC两端的电压分别为$U_{AB}= 3\ V$,$U_{BC}= 3\ V$,$U_{AC}= 6\ V$,在表格中记录数据后,下一步应该做的是(D)

A.整理器材,分析数据,得出结论
B.换用电压表的另一量程,再测出一组电压值
C.对换$L_1和L_2$的位置,再测出一组电压值
D.换用不同规格的小灯泡,再测出几组电压值

答案： 【解析】：
本题主要考查串联电路中电压的规律实验步骤。
在探究串联电路中的电压关系时，用电压表分别测出$AB$、$BC$、$AC$两端的电压后，为寻找普遍规律，应该换用不同规格的器材（灯泡、电源）或改变电源电压，进行多次测量，若只进行一次测量，只根据一组测量数据得出的结论具有偶然性，不具有普遍性，所以下一步应该换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性。而整理器材，分析数据，得出结论，是最后才进行的步骤；改变电压表的量程或对换$L_1$和$L_2$的位置，并不能改变电路的性质或测量的普遍性，所以这些步骤不是下一步应该做的。
【答案】：
D。

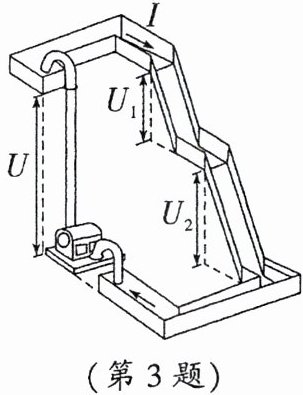

3. 根据你的推测,如图最有可能是为了帮助学生理解下列哪个物理规律而设计的(D)

A.串联电路中电流大小处处相等
B.并联电路中各并联支路两端的电压相等
C.并联电路中干路电流等于各支路电流之和
D.串联电路两端的电压等于各部分电路两端电压之和

答案： 【解析】：
从图中我们可以看到两个不同规格的灯泡，它们是串联的，同时电压表$V$测量的是总电压，电压表$V_1$和$V_2$分别测量的是两个灯泡两端的电压，从图中可以看出，总电压等于两个灯泡两端电压之和，即$U=U_1+U_2$，由此可以判断该实验是为了帮助学生理解串联电路两端的电压等于各部分电路两端电压之和这一物理规律。
接下来我们逐一分析选项：
A选项：串联电路中电流大小处处相等。图中并未直接展示电流的测量，因此这个选项不符合图示内容。
B选项：并联电路中各并联支路两端的电压相等。图中展示的是串联电路，而非并联电路，因此这个选项也不符合图示内容。
C选项：并联电路中干路电流等于各支路电流之和。同样，图中展示的是串联电路，这个选项也不符合图示内容。
D选项：串联电路两端的电压等于各部分电路两端电压之和。这个选项与图示内容相符，因为图中电压表$V$的示数确实等于电压表$V_1$和$V_2$的示数之和。
【答案】：D。

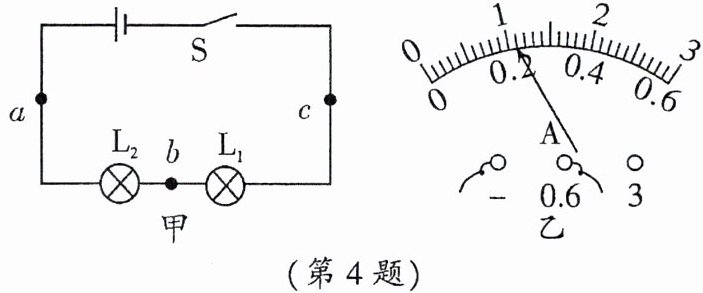

4. 在“探究串联电路的电流特点”的实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是(B)。

A. 某段导线断开
B. 某接线柱处接触不良
C. 某灯泡被短路
D. 电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为0.22A。

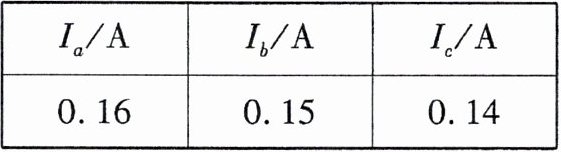

(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,发现三处的测量值有差异。下列分析正确的是(A)。
| $I_a/A$ | $I_b/A$ | $I_c/A$ |
| 0.16 | 0.15 | 0.14 |

A. 可能是因为测量误差造成的
B. 是因为没有对电流表调零造成的
C. 串联电路中各处的电流本来就不等
D. 电流从电源正极流向负极的过程中,电流越来越小

答案：
(1)B
(2)0.22
(3)A

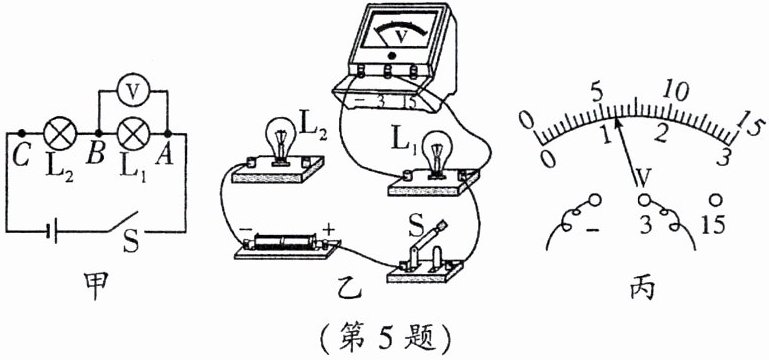

5. (2024·广东)探究串联电路中电压的规律。

(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于断开状态。正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端无(选填“有”或“无”)电压。
(3)用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$。其中测$U_{AB}$时,电压表的示数如图丙所示,示数为1.2V。接着更换不同规格的灯泡并多次实验,数据记录见表。

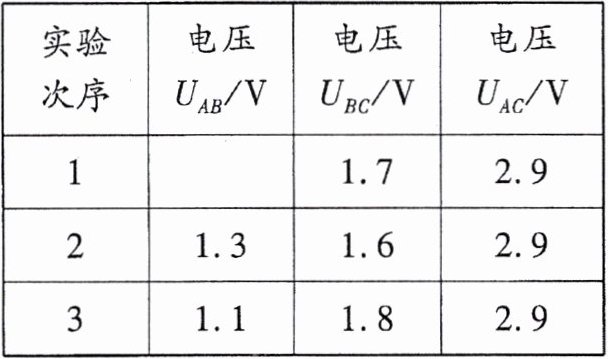

| 实验次序 | $U_{AB}/V$ | $U_{BC}/V$ | $U_{AC}/V$ |
| 1 | | 1.7 | 2.9 |
| 2 | 1.3 | 1.6 | 2.9 |
| 3 | 1.1 | 1.8 | 2.9 |

①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压之和。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以更换不同电压的电源并多次实验。

答案：
(1) （连接电路略，需将电压表并联在L₁两端，即灯泡L₁的右接线柱与电压表的“3”接线柱相连）
(2) 断开；无
(3) 1.2
①之和
②更换不同电压的电源并多次实验
