《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

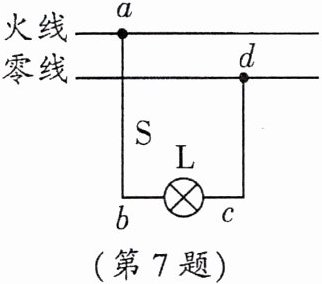

7. (2024·巴中)小李做家务时,房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点,测a、b两点时氖管均发光,测c、d两点时均不发光。若电路中只有一处故障,则故障可能是(B)

A.a、b之间断路
B.b、c之间断路
C.c、d之间断路
D.b、c之间短路

答案： 【解析】：本题主要考查家庭电路的故障分析，需要用到测电笔的使用原理以及家庭电路的连接特点。
首先，知道测电笔是用来辨别火线和零线的工具，当测电笔接触火线时，氖管会发光；当测电笔接触零线时，氖管不会发光。
接下来，根据题目描述，小李用测电笔分别测试了家庭简化电路中的a、b、c、d四点。测a、b两点时氖管均发光，这说明a、b两点都与火线相连，即火线是正常的。测c、d两点时氖管均不发光，这说明c、d两点与火线之间可能存在断路或者这两点本身就在零线上。
然后，来看选项：
A选项：若a、b之间断路，那么测a点时氖管不会发光，与题目描述不符，所以A选项错误。
B选项：若b、c之间断路，那么由于a、b两点氖管都发光，说明火线是正常的，而c、d两点氖管不发光，说明它们与火线之间存在断路，这个断路就可能是b、c之间的断路。所以B选项是可能的。
C选项：若c、d之间断路，那么测d点时氖管应该会发光（因为d点仍然与火线相连，只是与灯泡L断开了），与题目描述不符，所以C选项错误。
D选项：若b、c之间短路，那么整个电路就会短路，保险丝会熔断或者空气开关会跳闸，而且测c、d两点时氖管也可能会发光（因为短路可能导致电流绕过灯泡L直接流到d点），与题目描述不符，所以D选项错误。
【答案】：B

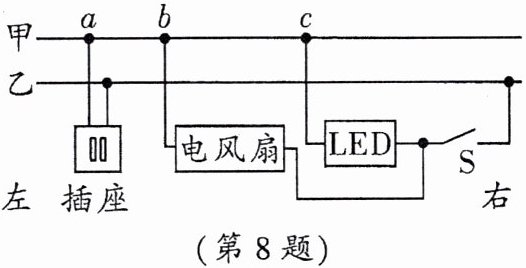

8. (2024·广州)如图,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电风扇停止工作,LED灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

答案： D

9. 测电笔可以用来判断火线和零线。如图所示,持笔方式正确的是甲(选填“甲”或“乙”)；为了防止触电,控制用电器的开关应连接在火线(选填“零线”或“火线”)和用电器之间。

答案： 【解析】：
本题主要考查测电笔的使用方法和家庭电路中开关的正确连接方式，这是九年级物理关于家庭电路的重要知识点。对于测电笔的使用，需要知道正确的握持方式，即手要接触笔尾金属体，笔尖接触被测导线，这样才能形成回路使氖管发光来判断火线和零线。而对于家庭电路中开关的连接，从安全用电的角度出发，开关应接在火线和用电器之间，这样在断开开关时，用电器与火线断开，人接触用电器时不会触电。
【答案】：
甲；火线

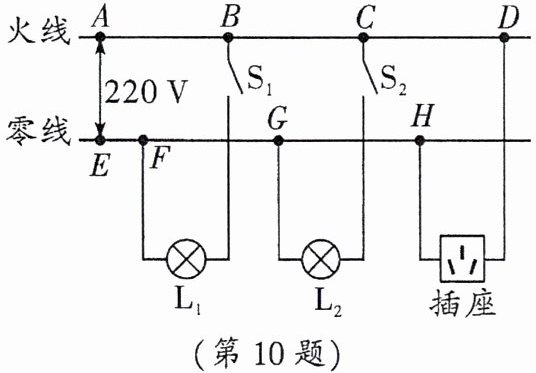

10. (2024·日照)如图所示是小明家新房中的部分电路,存在的问题是开关S₁接在零线和灯泡L₁之间（或开关S₁接零线，开关未接在火线一侧）。问题解决后,闭合开关$S_1、$$S_2,$电灯$L_1$正常发光,但$L_2$仍然不亮。将一把新买的电热水壶插入三孔插座,电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔,氖管均能发光,则可以判断出电路的故障是进户零线断路（或零线EF段断路）。

答案： 解：第一空：开关S₁接在零线和灯泡L₁之间（或开关S₁接零线，开关未接在火线一侧）
第二空：进户零线断路（或零线EF段断路）

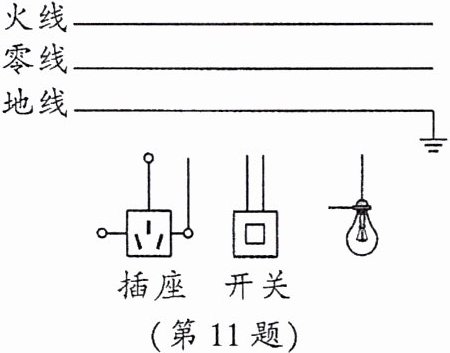

11. (2024·自贡)如图所示,请用笔画线表示导线,将插座、开关和电灯接入家庭电路中。

1. 三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
2. 两孔插座的接法：左孔接零线；右孔接火线。
3. 灯泡的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（按照上述描述连接家庭电路中的插座、开关和电灯）

答案： 【解析】：
本题主要考查家庭电路的基本组成和安全用电原则，需要知道家庭电路中各元件的连接方式，包括插座、开关和电灯的正确接法，遵循安全用电规范，确保电路连接正确且安全。对于插座，左孔接零线，右孔接火线，上孔接地线；开关要接在火线和电灯之间，电灯的螺旋套接零线。
【答案】：
1. 三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
2. 两孔插座的接法：左孔接零线；右孔接火线。
3. 灯泡的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
图略（按照上述描述连接家庭电路中的插座、开关和电灯）。

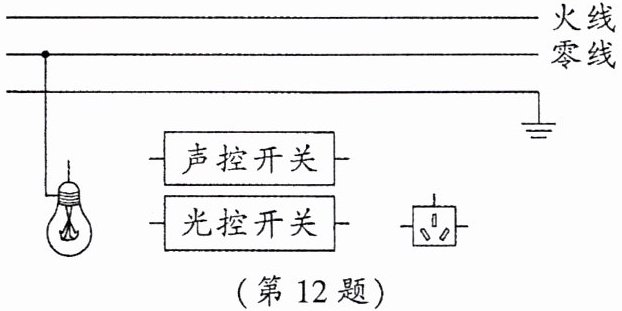

12. 有一种自动控制的楼道灯,只有光线暗且有声音时,电路接通,灯亮；光线亮时,不论发出多大声音,灯也不亮；楼道中还有一个三孔插座,且与楼道灯互不影响。请用笔画线代替导线完成电路。

答案： 【解析】：
本题主要考查家庭电路的连接以及声控、光控开关的应用。需要理解声控开关和光控开关的工作原理，以及它们在电路中的连接方式。同时，还需要注意三孔插座的接法，确保其与楼道灯互不影响。
分析题目条件：
光线暗且有声音时，灯亮：这意味着声控开关和光控开关需要同时闭合，电路才能接通，灯才能亮。
光线亮时，不论发出多大声音，灯也不亮：这说明在光线亮的情况下，光控开关处于断开状态，电路无法接通，灯不亮。
三孔插座与楼道灯互不影响：这意味着三孔插座和楼道灯在电路中应该是并联的，它们各自独立工作，互不影响。
根据以上分析，可以确定声控开关和光控开关在电路中的连接方式应该是串联的，因为只有当两个开关都闭合时，电路才能接通。而三孔插座则应该与楼道灯并联，以确保它们各自独立工作。
【答案】：
声控开关和光控开关串联后控制灯泡，与灯泡再并联接入火线和零线，三孔插座单独接入火线、零线和地线，图略。
