《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

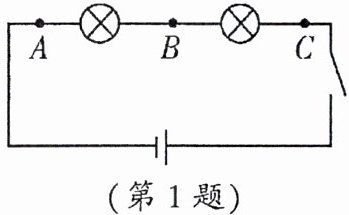

1. 小明同学在使用电流表测量电流时,将电流表分别接入两个小灯泡串联的电路中的A、B、C三点(如图所示)。闭合开关,测得A、B、C三点的电流关系是(A)

A.$I_A = I_B = I_C$
B.$I_C ＞ I_B ＞ I_A ＞ 0$
C.$I_A ＞ I_B ＞ I_C ＞ 0$
D.$I_C ＞ I_B ＞ I_A = 0$
]

答案： 解：在串联电路中，电流处处相等。由图可知，两灯泡串联，A、B、C三点均在串联电路中，所以通过A、B、C三点的电流相等，即$I_A = I_B = I_C$。
答案：A

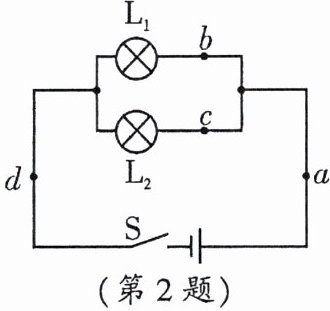

2. 用如图所示电路探究并联电路中电流的关系。$L_1与L_2$是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是(D)

A.$I_a = I_b$
B.$I_a = I_c$
C.$I_b = I_c$
D.$I_a = I_d$
]

答案： 【解析】：
本题主要考查并联电路中电流的特点，需要理解并联电路中干路电流与支路电流的关系。在并联电路中，电流从电源正极流出后，会分别流经各个支路，然后再汇合流回电源负极。因此，干路上的电流等于各支路电流之和。
分析电路图，我们可以看到$L_1$和$L_2$是并联的，a点在干路上，b点和c点分别在$L_1$和$L_2$的支路上，d点也在干路上且靠近电源负极。
根据并联电路的电流特点，我们可以得出以下结论：
a点（干路）的电流$I_a$等于b点（$L_1$支路）和c点（$L_2$支路）的电流之和，即$I_a = I_b + I_c$。
d点（干路）的电流$I_d$也等于a点的电流$I_a$，因为它们在同一条干路上，即$I_d = I_a$。
对比选项，我们可以看到只有选项D符合我们的结论，即$I_a = I_d$。
【答案】：
D

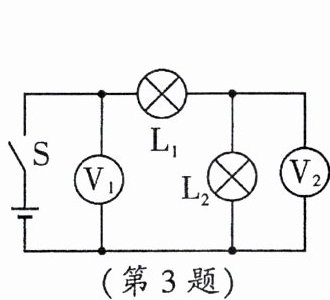

3. 请你仔细观察并分析电路图,下列说法正确的是(C)

A.两灯串联,两电压表示数相同
B.两灯并联,两电压表示数不同
C.两灯串联,两电压表示数不同
D.两灯并联,两电压表示数相同

答案： C

4. 如图所示电路中,开关闭合后两灯发光。以下说法正确的是(A)

A.电压表V的示数一定等于$V_1$的示数
B.电压表V的示数一定大于$V_1$的示数
C.电流表A的示数一定等于$A_1$的示数
D.电流表A的示数一定等于$A_1$的示数的2倍
]

答案： 【解析】：
本题可根据并联电路的电流和电压特点来分析各选项。
首先分析电路连接方式，由图可知，两灯泡$L_1$、$L_2$并联，电流表$A_1$测量通过$L_1$的电流，电流表$A$测量干路电流，电压表$V$测量电源电压，电压表$V_1$测量$L_1$两端的电压。
选项A、B：
根据并联电路的电压特点：并联电路各支路两端的电压相等且都等于电源电压，即$U = U_1 = U_2$。
因为电压表$V$测量电源电压，电压表$V_1$测量$L_1$两端的电压，所以$V$的示数一定等于$V_1$的示数，A选项正确，B选项错误。
选项C、D：
根据并联电路的电流特点：并联电路中干路电流等于各支路电流之和，即$I = I_1 + I_2$。
电流表$A$测量干路电流，电流表$A_1$测量通过$L_1$的电流，所以$A$的示数一定大于$A_1$的示数，只有当两灯泡规格相同时，$A$的示数才等于$A_1$示数的$2$倍，题中并未说明两灯泡规格相同，所以C、D选项错误。
【答案】：
A

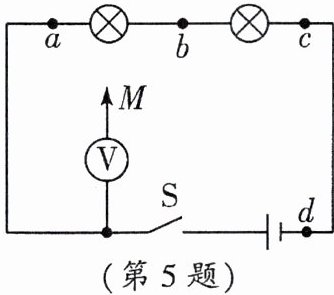

5. 如图所示的电路,当开关S闭合后,将电压表的负接线柱引出的接线头M依次接在a、b、c、d四点时,电压表示数最小的是(A)

A.a
B.b
C.c
D.d

答案： A

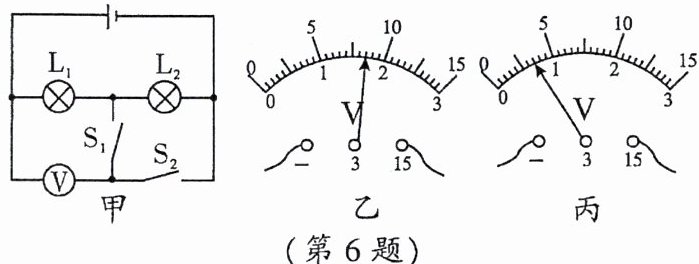

6. 如图甲所示,电源电压恒定。当开关$S_1$断开、$S_2$闭合时,电压表的示数如图乙所示;当开关$S_1$闭合、$S_2$断开时,电压表的示数如图丙所示,则灯$L_1$、$L_2$两端的电压分别为(C)

A.3.5 V,8.5 V
B.8.5 V ,3.5 V
C.3.5 V,5.0 V
D.5.0 V,3.5 V

答案： 【解析】：
本题可根据开关的不同状态判断电路的连接方式以及电压表的测量对象，再结合串联电路的电压特点来求解$L_1$、$L_2$两端的电压。
步骤一：分析开关不同状态下电路的连接方式及电压表的测量对象
当开关$S_1$断开、$S_2$闭合时，$L_1$与$L_2$串联，电压表测的是电源电压$U$。
当开关$S_1$闭合、$S_2$断开时，$L_1$与$L_2$仍然串联，此时电压表测的是$L_1$两端的电压$U_1$。
步骤二：确定电压表的量程和读数
由图乙可知，电压表选择的是$0 - 15V$量程，分度值为$0.5V$，其示数为$8.5V$，即电源电压$U = 8.5V$。
由图丙可知，电压表选择的是$0 - 3V$量程，分度值为$0.1V$，其示数为$3.5V$，即$L_1$两端的电压$U_1 = 3.5V$。
步骤三：根据串联电路的电压特点求出$L_2$两端的电压$U_2$
在串联电路中，电源电压等于各用电器两端电压之和，即$U = U_1 + U_2$，那么$L_2$两端的电压$U_2 = U - U_1 = 8.5V - 3.5V = 5.0V$。
【答案】：C

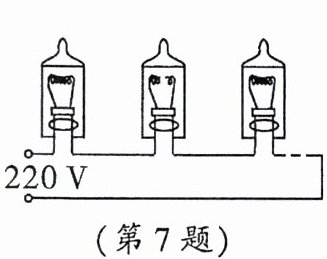

7. (2025·巴蜀)如图所示,有一串小彩灯接在220 V的家庭电路中,每个小彩灯都标有“5 V 0.2 A”,彩灯均正常发光,则小彩灯的个数是44个。
]

答案： 【解析】：本题主要考查串联电路的电压特点。
在串联电路中，总电压等于各用电器两端电压之和，即$U = U_{1} + U_{2}+\cdots+U_{n}$。
已知家庭电路电压$U = 220V$，每个小彩灯的额定电压$U_{0}=5V$，因为小彩灯均正常发光，所以小彩灯两端的电压都等于其额定电压$5V$。
设小彩灯的个数为$n$，根据串联电路电压特点可得$U = nU_{0}$，则$n=\frac{U}{U_{0}}$。
将$U = 220V$，$U_{0}=5V$代入可得$n=\frac{220V}{5V}=44$（个）。
【答案】：44

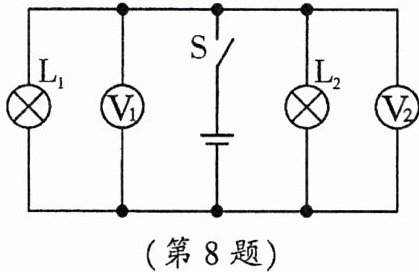

8. 如图所示电路中,闭合开关S后,电压表$V_1$的示数是4.5 V,则电压表$V_2$的示数是4.5V,电源电压是4.5V。

答案： 解：由电路图可知，两灯泡并联，电压表V₁测L₁两端电压，电压表V₂测L₂两端电压。
在并联电路中，各支路两端电压相等，且等于电源电压。
已知电压表V₁的示数是4.5V，所以电压表V₂的示数是4.5V，电源电压是4.5V。
4.5；4.5

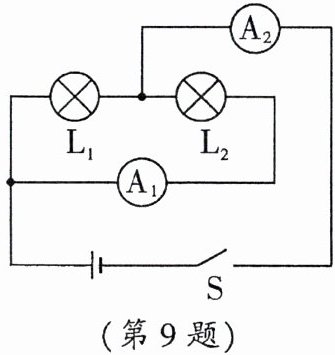

9. 如图所示的电路中,开关S闭合后,电流表$A_1与A_2$的示数之比为3:5,则通过灯泡$L_1$、$L_2$的电流之比为2:3,如果通过$L_1$的电流为0.2 A,则通过$L_2$的电流为0.3 A。

答案： 解：由电路图可知，两灯泡并联，电流表$A_1$测$L_2$支路的电流，电流表$A_2$测干路电流。
设$A_1$示数为$I_{A1}$，$A_2$示数为$I_{A2}$，则$I_{A1}:I_{A2}=3:5$。
因为并联电路中干路电流等于各支路电流之和，所以$I_{A2}=I_{L1}+I_{L2}$，且$I_{A1}=I_{L2}$。
设$I_{A1}=3k$，$I_{A2}=5k$，则$I_{L1}=I_{A2}-I_{A1}=5k - 3k=2k$。
所以通过$L_1$、$L_2$的电流之比$I_{L1}:I_{L2}=2k:3k=2:3$。
已知$I_{L1}=0.2A$，由$I_{L1}:I_{L2}=2:3$可得$0.2A:I_{L2}=2:3$，解得$I_{L2}=0.3A$。
2:3；0.3 A

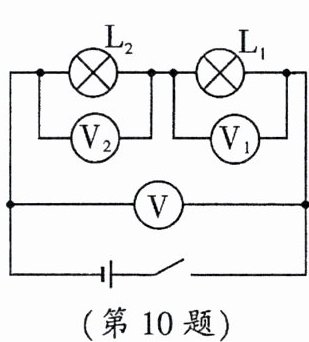

10. 在如图所示电路中,闭合开关后,电压表$V_1$的示数为2.5 V,电压表V的示数为4.5 V,则电路的电源电压为4.5V,灯$L_2$两端的电压为2V。
]

答案： 【解析】：本题主要考查串联电路中电压的特点。
在串联电路中，总电压等于各用电器两端电压之和，电压表V测量的是电源电压，电压表$V_1$测量的是灯$L_1$两端的电压，根据串联电路的电压特点可求出灯$L_2$两端的电压。
已知电压表$V_1$的示数为$2.5V$，即灯$L_1$两端的电压$U_1 = 2.5V$；电压表V的示数为$4.5V$，即电源电压$U = 4.5V$。
根据串联电路的电压特点$U = U_1+U_2$，可得灯$L_2$两端的电压$U_2=U - U_1$。
将$U = 4.5V$，$U_1 = 2.5V$代入上式，可得$U_2 = 4.5V - 2.5V = 2V$。
【答案】：4.5；2

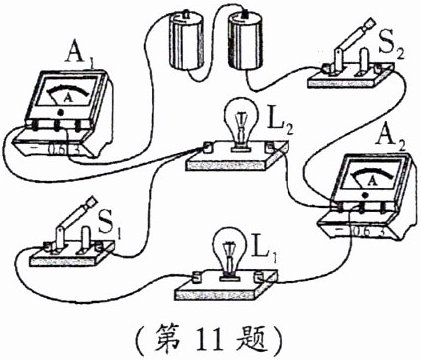

11. (2025·一中)如图所示电路,当闭合开关$S_1$、$S_2$,小灯泡$L_1和L_2$均正常发光,两电表都有示数,下列判断正确的是(AD)

A.电流表$A_2只测量灯L_2$的电流
B.电流表$A_2的示数与A_1$一样大
C.灯$L_1$被短路时,$L_2$正常发光
D.仅断开$S_1$,$L_2$正常发光

答案： 解：分析电路可知，闭合开关$S_1$、$S_2$时，电流从电源正极出发，分为两条支路：一条支路经过$L_2$、$A_2$；另一条支路经过$L_1$、$S_1$，然后两条支路汇合后经过$A_1$回到电源负极，所以$L_1$和$L_2$并联，$A_1$测干路电流，$A_2$测$L_2$支路电流。
A. 电流表$A_2$只测量灯$L_2$的电流，正确。
B. 并联电路中干路电流等于各支路电流之和，所以$A_1$示数大于$A_2$示数，错误。
C. 灯$L_1$被短路时，会造成电源短路，$L_2$不发光，错误。
D. 仅断开$S_1$，$L_1$所在支路断路，$L_2$所在支路正常通路，$L_2$正常发光，正确。
综上，正确的是AD。
答案：AD
