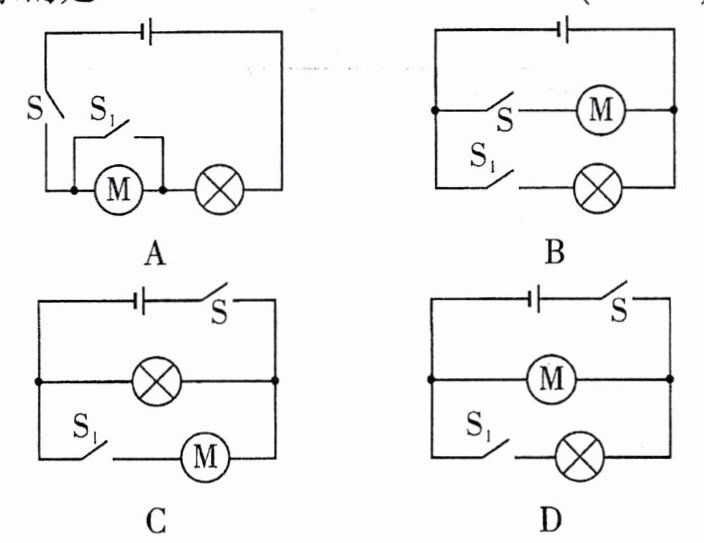

10. (2024·遂宁)图中的电动独轮车依靠电力驱动,低碳环保。当电源开关S闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)


A.
B.
C.
D.

答案： 解：分析电路要求：电源开关S闭合时指示灯亮，S₁闭合时电动机工作。
指示灯与电动机需独立工作，应为并联电路。
S为总开关，控制整个电路；S₁仅控制电动机支路。
选项分析：
A. 串联电路，S闭合时灯亮、电机不工作，S₁闭合后电机与灯串联，不符合独立工作要求。
B. S控制电机支路，S₁控制灯支路，与“S闭合灯亮”矛盾。
C. S为总开关，闭合后灯支路接通（灯亮）；S₁控制电机支路，闭合后电机工作，符合要求。
D. S闭合后电机支路接通（电机工作），与“待机状态电机不工作”矛盾。
结论：符合要求的是C。
答案：C

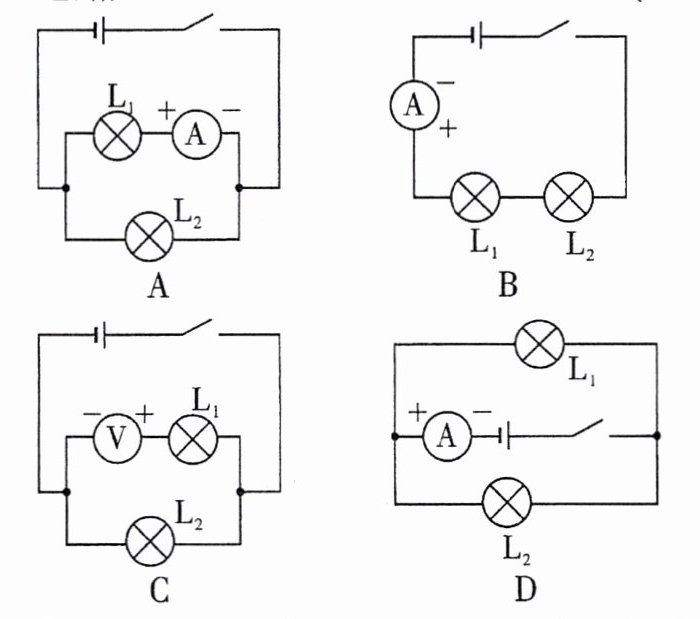

11. 如图所示,能够直接正确测出通过灯$L_1$电流的电路是(B)

答案： B

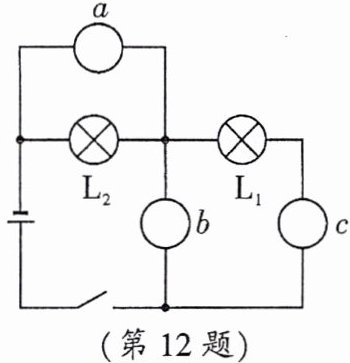

12. 如图所示的电路中,a、b、c三处表示电流表或电压表。闭合开关后,两盏白炽灯都正常发光。下列说法正确的是(B)

A.电流表可以放在任何一处
B.b为电压表,a、c为电流表
C.a、b为电压表,c为电流表
D.通过$L_1$的电流不等于通过$L_2$的电流

答案： 【解析】：
本题主要考查电流表和电压表的使用规则以及串联电路和并联电路的电流特点。
首先，需要明确电流表和电压表的使用规则：电流表应串联在电路中，用于测量电路中的电流；电压表应并联在电路中，用于测量电路两端的电压。同时，还需要知道在串联电路中，电流处处相等；在并联电路中，干路电流等于各支路电流之和。
接下来，逐一分析选项：
A选项：因为电流表的电阻很小，在电路中相当于导线，所以电流表不可以并联在电路中，否则会造成电路短路。因此，电流表不能放在$b$处（$b$处为两灯串联的中间位置，若放电流表，则会造成短路），故A错误。
B选项：若$b$为电压表，$a$、$c$为电流表，则两灯并联，$a$测$L_2$支路电流，$c$测干路电流，符合题意，且两灯都能正常发光，故B正确。
C选项：若$a$、$b$为电压表，$c$为电流表，则$L_2$灯被断路，不能发光，与题意不符，故C错误。
D选项：若两灯并联（如B选项所述），则通过$L_1$的电流和通过$L_2$的电流可能相等（当两灯规格相同时），也可能不相等（当两灯规格不同时）。但题目中并未给出两灯规格是否相同的信息，然而，由于两灯都正常发光，说明它们都在工作，且并联电路中各支路用电器互不影响，因此不能断定通过$L_1$的电流一定不等于通过$L_2$的电流。但在此题的情境下，我们更关注的是电路的连接方式和电表的正确使用，而不是两灯电流的具体大小关系。不过，从选项本身来看，D的表述“通过$L_1$的电流不等于通过$L_2$的电流”是过于绝对的，因为存在两灯规格相同、电流相等的可能性。故D错误。
【答案】：B。

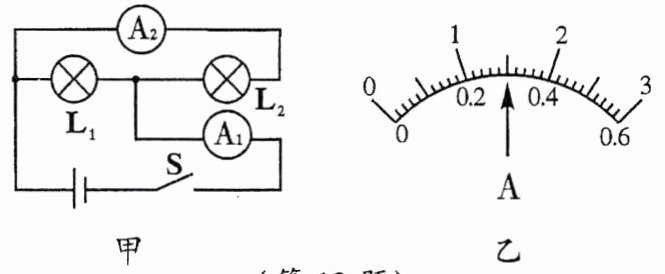

13. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡$L_1$和$L_2$的电流分别为(C)

A.1.2 A,1.2 A
B.0.3 A,0.3 A
C.1.2 A,0.3 A
D.1.5 A,0.3 A

答案： 【解析】：
本题可先分析电路的连接方式以及两个电流表的测量对象，再根据并联电路的电流规律和电流表的读数方法来求解通过灯泡$L_1$和$L_2$的电流。
分析电路连接方式和电流表测量对象：
由图甲可知，两灯泡$L_1$、$L_2$并联，电流表$A_1$测干路电流，电流表$A_2$测$L_2$所在支路的电流。
根据并联电路电流规律确定两电流表量程：
根据并联电路的电流规律：并联电路中干路电流等于各支路电流之和，即$I = I_1 + I_2$（其中$I$为干路电流，$I_1$、$I_2$为支路电流），可知干路电流大于支路电流。
因为两个电流表指针偏转相同，所以测干路电流的电流表$A_1$选用的是大量程$0 - 3A$，测$L_2$所在支路电流的电流表$A_2$选用的是小量程$0 - 0.6A$。
读取两电流表示数：
对于大量程$0 - 3A$，其分度值为$0.1A$，由图乙可知，电流表$A_1$的示数$I = 1.5A$，即干路电流为$1.5A$。
对于小量程$0 - 0.6A$，其分度值为$0.02A$，由图乙可知，电流表$A_2$的示数$I_2 = 0.3A$，即通过灯泡$L_2$的电流为$0.3A$。
计算通过灯泡$L_1$的电流：
根据并联电路电流规律$I = I_1 + I_2$，可得通过灯泡$L_1$的电流$I_1 = I - I_2 = 1.5A - 0.3A = 1.2A$。
【答案】：C。

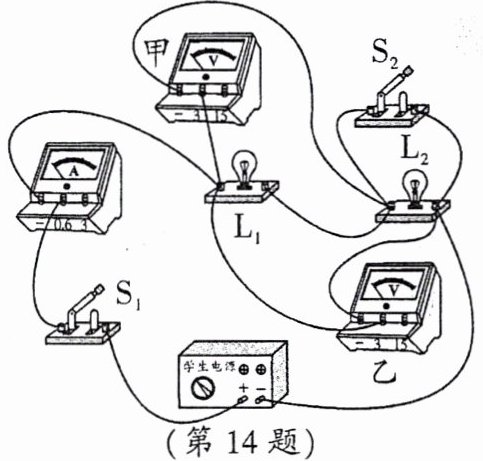

14. 小明连接了如图所示的实物图,若要使电路中的灯$L_1$与$L_2$串联,开关$S_1$闭合,开关$S_2$断开(选填“断开”或“闭合”)；当开关全部闭合时,甲电压表的示数为2.8 V；当开关$S_1$闭合$,S_2$断开时,甲电压表示数为1.2 V,则此时甲、乙电压表示数之比U甲：U乙=3:4。

答案： 【解析】：
本题考查的知识点是串联电路的特点以及电压表的使用，分析电路连接方式时，可采用“电流路径法”，即从电源的正极出发，沿着电流的路径，看电流在电路中依次流经了哪些用电器，最后回到了电源的负极，凡是有电流通过的用电器都与电源组成了通路，凡是没有电流通过的用电器所在支路就是断路。对于串联电路的电压规律，要明确电压表测量的对象，通过不同开关状态下的电压表示数变化，利用串联电路总电压等于各部分电压之和来求解。
首先，分析电路的连接方式。当开关$S_1$闭合、$S_2$断开时，电流从电源正极依次经过$S_1$、$L_1$、$L_2$，最后回到电源负极，此时灯$L_1$与$L_2$串联。
然后，当开关全部闭合时，$L_2$被短路，电路中只有$L_1$接入电路，此时甲电压表测量的是$L_1$两端的电压，也就是电源电压，已知此时甲电压表的示数为$2.8V$，所以电源电压$U = 2.8V$。
当开关$S_1$闭合、$S_2$断开时，甲电压表测量的是$L_1$两端的电压$U_甲=1.2V$，根据串联电路总电压等于各部分电压之和，可得$L_2$两端的电压$U_乙=U - U_甲=2.8V - 1.2V = 1.6V$。
最后，计算甲、乙电压表示数之比$U_甲:U_乙 = 1.2V:1.6V = 3:4$。
【答案】：
断开；$3:4$

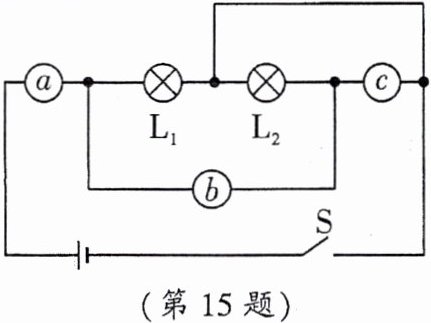

15. (2025·一中)如图所示$,L_1$和$L_2$两个灯泡并联,a、b、c三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为A或V),则灯泡$L_1$两端的电压为2.0V,通过$L_1$的电流为0.5A。

答案： 1. 首先判断电表类型：
因为$L_1$和$L_2$并联，根据并联电路的特点，电压表并联在电路中，电流表串联在电路中。
所以$a$是电流表（测干路电流$I = 1.5A$），$b$是电压表（测电源电压$U = 2.0V$，也是$L_1$、$L_2$两端的电压），$c$是电流表（测$L_2$支路电流$I_2 = 1.0A$）。
2. 然后根据并联电路电流规律$I = I_1+I_2$（$I$为干路电流，$I_1$、$I_2$为支路电流）求$I_1$：
已知$I = 1.5A$，$I_2 = 1.0A$，由$I = I_1 + I_2$可得$I_1=I - I_2$。
把$I = 1.5A$，$I_2 = 1.0A$代入$I_1=I - I_2$，得$I_1=1.5A - 1.0A=0.5A$。
所以灯泡$L_1$两端的电压为$2.0V$，通过$L_1$的电流为$0.5A$。
故答案依次为：$2.0$；$0.5$。
