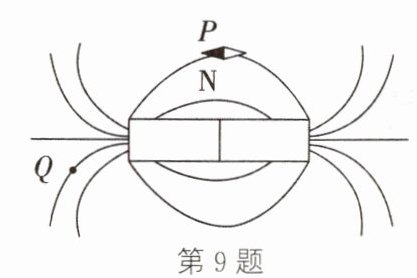

9.(2023.六安期末)如图所示是条形磁铁的磁场分布图，下列说法正确的是(　　　)
A.该条形磁铁的左端为N极,右端为S极
B.P和Q两处的磁场强弱相同
C.条形磁铁周围的磁感线方向从右端发出，回到左端
D.置于Q处的小磁针,静止时南极指向右侧
　　　　　　　　　　

答案： C

10.(淮南模拟)如图将一枚小磁针放在两个磁极间,磁极间磁感线分布和小磁针静止时的指向如图所示,则下列关于a、b两个磁极的判断正确的是(　　　)
A.a、b都是S极　　　　　　　　　　　　
　B.a、b都是N极
C.a是N极,b是S极　　　　　　　　　
　D.a是S极,b是N极

答案： B

三、实验题(20分)

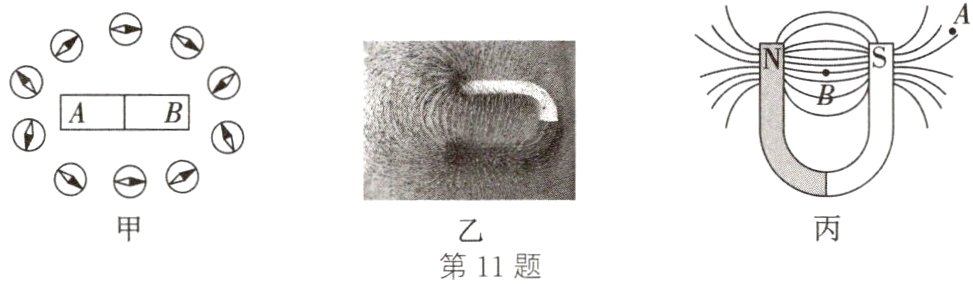

11.通过实验探究磁体周围的磁场特点。
(1)在条形磁铁四周放置的小磁针静止时指向如图甲所示,图中小磁针涂黑的一端为N 极。由此可以判断出条形磁铁的B端是________(填“N"或“S")极。
　　　　　　　　　
(2)小美用铁屑探究磁体周围的磁场如图乙所示。
①在蹄形磁铁上面放一块透明有机玻璃,并在玻璃板上均匀撒上一层铁屑,轻轻敲击玻璃板,可以看到小铁屑有规则地排列起来。这是因为撒在磁体周围的每个小铁屑都被________,磁场的分布情况也被形象地显示出来。
②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向。
③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向,画出一些带箭头的曲线形象地描述磁场，物理学中把这样的曲线叫做________,并且在磁体外部都是从________极出发的。
(3)小阳利用图乙情景构建一个物理模型，如图丙所示。在A点的磁场强度________(填“大于”“小于"或“等于")B点的磁场强度。

答案：
(1)S　
(2)①磁化　③磁感线　N　
(3)小于
