《2025年通城学典活页检测九年级物理人教版安徽专版》

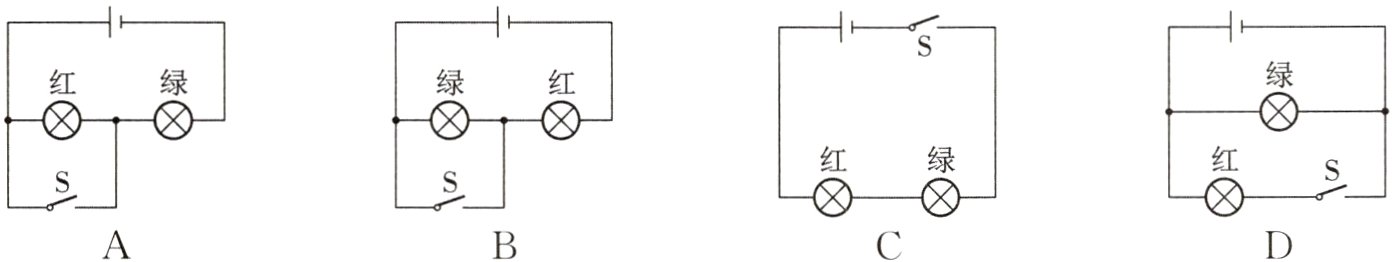

1.商场中随处可见的共享充电宝极大地方便了我们的生活。当充电宝位于充电仓内部时,开关S处于闭合状态，此时绿灯亮;当充电宝被取出借走时,开关S断开,此时绿灯和红灯都亮。选项中设计的电路图符合要求的是(　　　)
　

答案： A

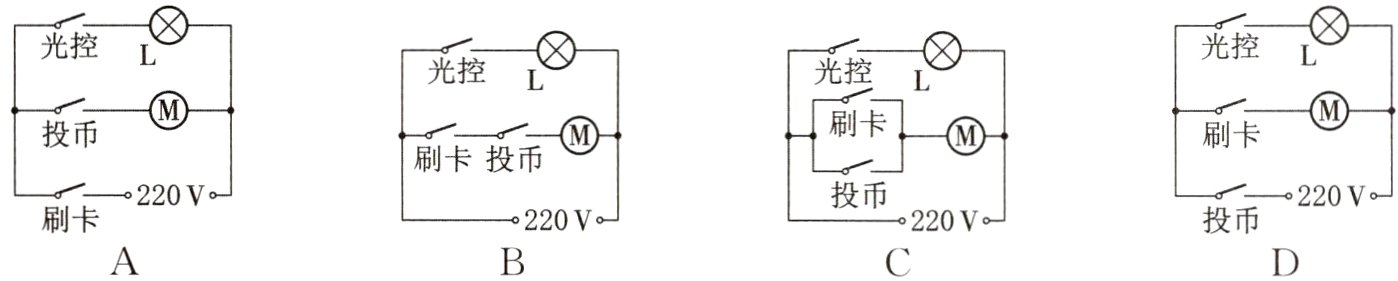

2.自动售货机既可以通过刷卡闭合“刷卡开关"来接通电机出货;也可以通过投币闭合“投币开关"来接通电机出货。光线较暗时“光控开关”自动闭合，接通灯泡提供照明。下列电路中符合题意的是(　　　)
　

答案： C

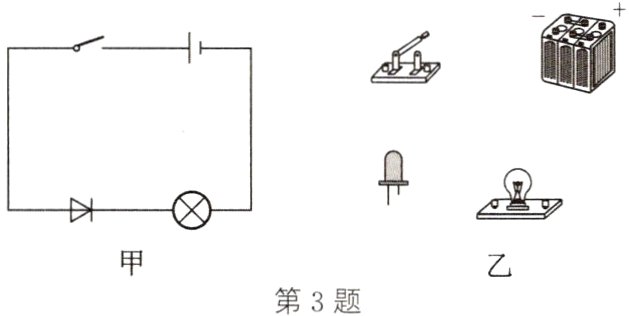

3.(9分)根据如图甲所示电路图，用笔画线代替导线将图乙中实物图连接完整。
　　　　　　　　　　　　　

答案：
如图所示

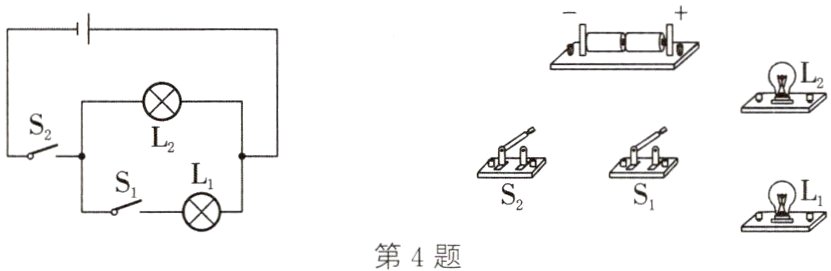

4.(9分)根据所给电路图,用笔画线表示导线,把实物连接起来(导线不可交叉)。
　　　　　　　　　　

答案：
如图所示

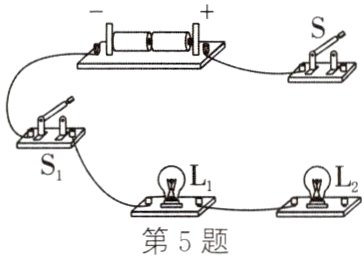

5.(9分)用笔画线代替导线完成电路连接。要求:组成一个并联电路，开关S控制灯L和L2，开关S1只控制灯L1。
　　　　　　　　　　　　　　　　

答案：
如图所示
