《2025年通城学典活页检测九年级物理人教版安徽专版》

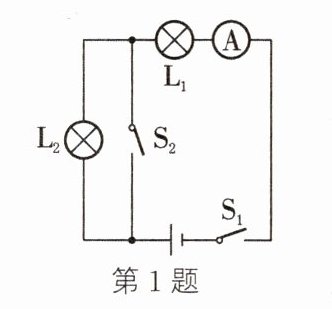

1.如图所示的电路中，当开关S1闭合,S2断开时,电流表A的示数为240mA,则通过L2的电流是________mA;当开关S1、S2均闭合时,电流表A的示数为0.56A,则通过L2的电流是________A.
　　　　　　　　　　　

答案： 240　0

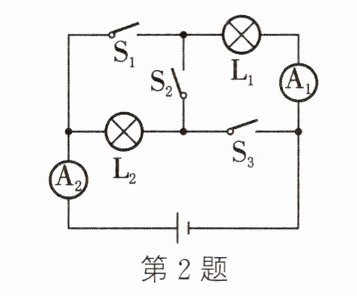

2.对于如图所示的电路:
　(1)若只闭合S2,电流表A1的示数为0.2A,则电流表A2的示数为________A。
　(2)若要使两灯并联，应闭合开关________,此时电流表A的示数为0.6A,电流表A2的示数为0.9A,则通过灯L1的电流为________A,通过灯L2的电流为________A。
　(3)当S1、S、S均闭合时,电流表________可能被毁坏。

答案：
(1)0.2
(2)S₁和S₂　0.6　0.3
(3)A₁

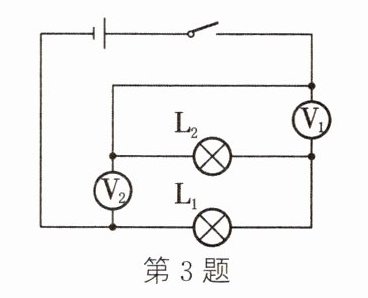

3.(阜阳期中)如图所示,开关闭合后,电压表V1的示数为3V,电压表V2的示数为7V,则灯L1两端的电压为________V.
　　　　　　　　　

答案： 4.9　3　5.4

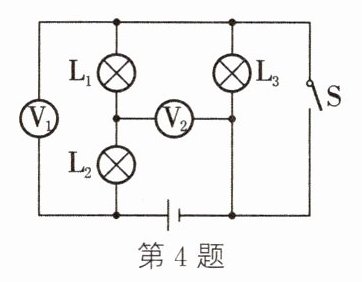

4.如图所示的电路,电源电压不变,当开关S断开时,电压表V1的示数为5V,电压表V2的示数为7V;当开关S闭合时,电压表V1的示数为9V,电压表V2的示数为5.4V,则电源电压为________V;开关S断开时,灯L1两端的电压为________V;开关S闭合时,灯L两端的电压为________V.

答案：

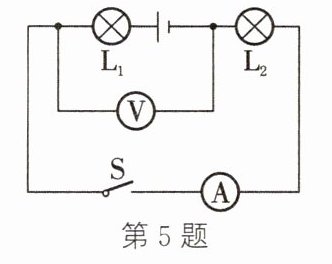

5.如图所示,电源电压保持不变,闭合开关S后,两灯均发光(设灯丝电阻不变),将小灯泡L1、L2的位置互换，则示数一定不发生变化的是________(填“电流”“电压”或“电流和电压")表。
　　　　　　　　　　

答案： 电流

6.如图所示电路,电源电压为6V。当开关S闭合时,规格相同的两盏灯L1和L2串联,且流过L1的电流为1A,则图中②位置处电表应为________(填“电流"或“电压”表),①位置处电表示数大小为________。

答案： 电压　6V
