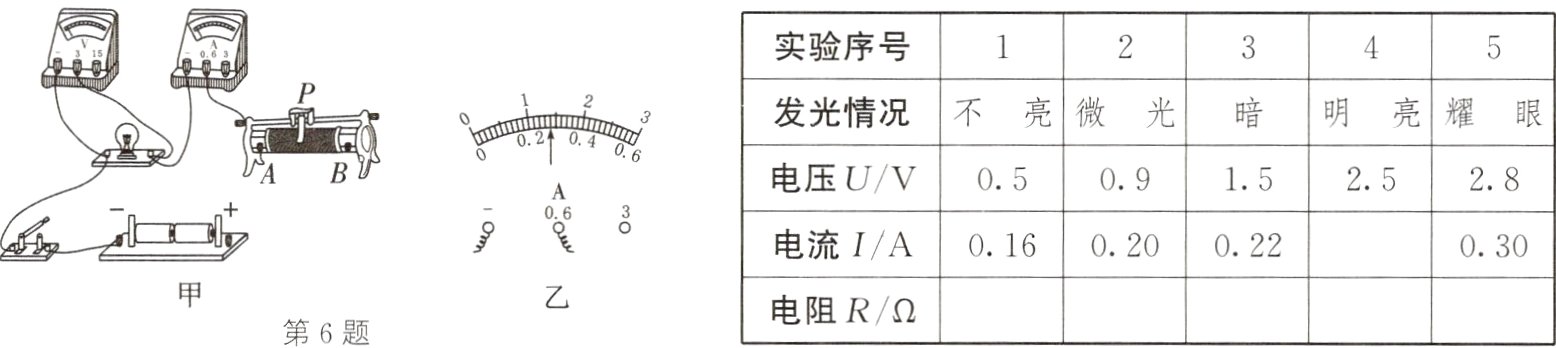

6.(30分)(淄博中考)用如图甲所示电路测量小灯泡的电阻,其中电源电压为$3V$恒定不变,小灯泡正常工作时的电压为$2.5V$，滑动变阻器规格为“$20\Omega　1A$”，导线若干(导线电阻忽略不计)。
　
　(1)请用笔画线代替导线，将电路连接完整(导线不能交叉),要求滑片$P$向左滑动时，滑动变阻器接入电路的电阻变大。
　(2)小明连好电路，一闭合开关，小灯泡就发出耀眼的光。他在操作中的问题是________。
　(3)问题解决后，闭合开关,移动滑动变阻器的滑片$P$，观察小灯泡的亮度，多次测量并记录数据(如表所示)。当电压表的示数为$2.5V$时，小灯泡正常发光，电流表示数如图乙所示为________$A$，小灯泡的阻值为________$\Omega$(精确到$0.1\Omega$)。
　(4)对比小灯泡在不同亮度下的电阻，你的发现是____________________________。
　(5)小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由:____________。

答案：

(1)如图所示
(2)闭合开关前滑动变阻器的滑片没有调到阻值最大处
(3)0.28　8.9
(4)小灯泡的电阻随温度的升高而增大
(5)不可行;因为小灯泡的电阻随着温度的变化而变化

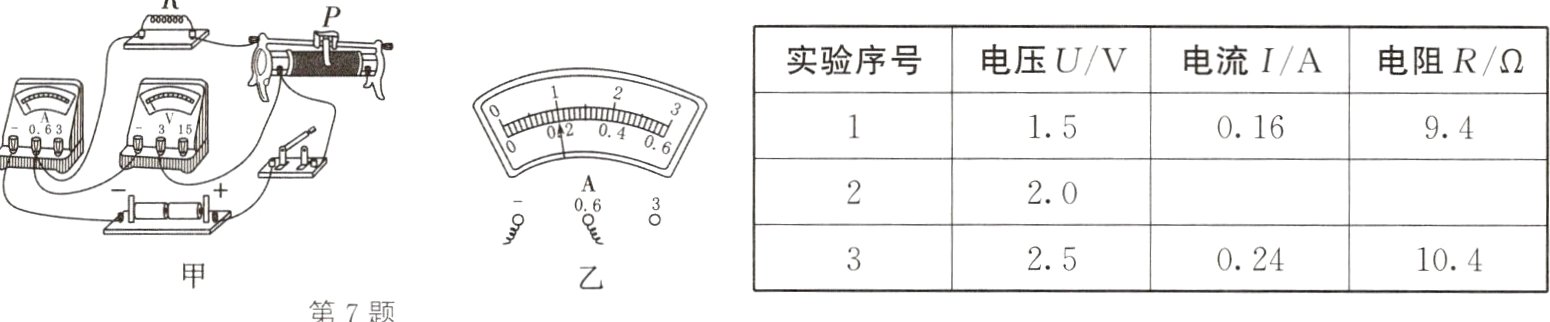

7.(30分)(聊城中考)如图甲所示，小聪同学设计了用“伏安法"测电阻的实验。
　 $R$
　(1)同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上画“×”，并用笔画线代替导线画出正确的接线。
　(2)电路连接正确后，闭合开关前，滑动变阻器的滑片应该移到最__________(填“左”或“右”)端。
　(3)小聪闭合开关,移动滑动变阻器的滑片$P$时，发现两个电表只有一个有示数,初步检查确认,电路接线完好，两个电表均无故障，则发生故障的元件应是________(填字母)。
　　　
A.电源　　　　　　B.滑动变阻器　　　C.定值电阻$R$　　　D.开关
　(4)排除故障后，小聪正常进行实验并将实验数据记录在表中。若第2次测量时电流表的示数如图乙所示，为__________$A$，则根据三次实验数据可得定值电阻$R$的阻值约为________$\Omega$(结果保留一位小数)。

答案：

(1)如图所示
(2)右
(3)C
(4)0.2　9.9
