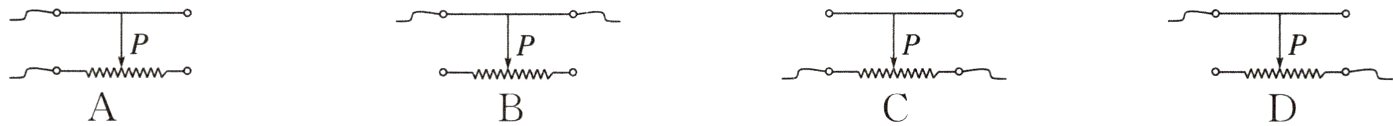

8.下列滑动变阻器的结构和连入电路的示意图中，当滑片P向左滑动时，连入电路的电阻变小的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　

答案： A

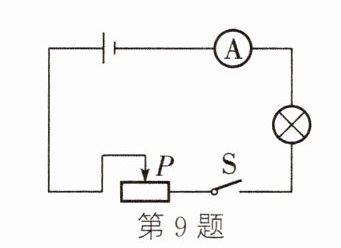

9.如图所示的电路，电源电压保持不变，闭合开关S,当滑动变阻器的滑片向右滑动时，下列分析正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A.灯泡变亮，电流表的示数变大　　　　　　B.灯泡变暗，电流表的示数变小
C.灯泡亮度不变，电流表的示数变大　　　　D.灯泡亮度不变，电流表的示数变小
　　　　　　　　　

答案： A

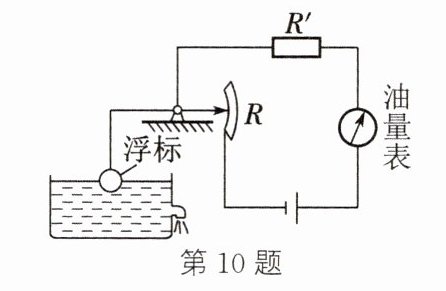

10.如图所示为一种自动测定油箱内油量多少的装置的示意图,R是滑动变阻器，它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少,下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A.油量减少,R减小,油量表指针偏转变小
B.油量减少,R增大,油量表指针偏转变大
C.油量增加,R减小,油量表指针偏转变大
D.油量增加,R增大,油量表指针偏转变小

答案： C

11.在“用滑动变阻器改变小灯泡的亮度"的实验中:

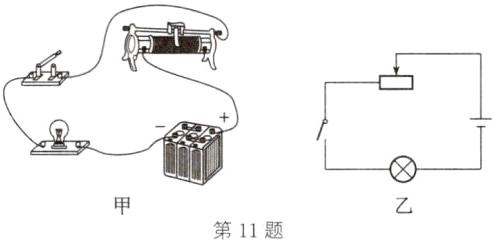

　　(1)实验室中有一铭牌上标有“20Ω　2A"字样的滑动变阻器,如图甲所示。“20Ω"指的是________两接线柱间的电阻，“2A”指的是滑动变阻器____________________电流。若要把它其中的两个接线柱连接到电路中去且起变阻作用，共有________种接法。
　　　　　　　
　　(2)再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求闭合开关,滑动变阻器的滑片向右移时灯泡变暗。
　　(3)在开关闭合前,滑动变阻器的滑片应该放在最________(填“左”或“右”)端。
　　(4)在图丙虚线框内画出对应的电路图。

答案：

(1)下面　允许通过的最大　4
(2)如图甲所示
(3)右
(4)如图乙所示
