《2025年通城学典活页检测九年级物理人教版安徽专版》

1.某电视机遥控器的背面如图所示，用干电池做电源,这两节新干电池是________联使用的，电源电压是________V.
　　

答案： 串　3

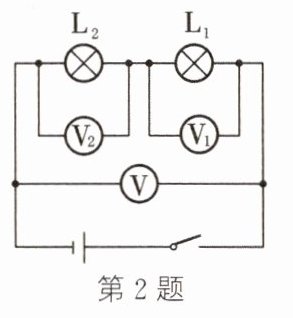

2.(怀化中考)在如图所示电路中,闭合开关后电压表V1的示数为2.5V,电压表V的示数为4.5V,则电路的电源电压为________V,灯L2两端电压为________V.

答案： 4.5　2

3.甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压________(填“大于”“小于”或“等于”)乙灯两端的电压。

答案： 等于

4.联欢晚会上,同学们想装一些彩灯增加气氛，每只小彩灯的工作电压不能大于6.3V,但只能用照明插座供电，则至少需要________只彩灯________联起来才能使用。

答案： 35　串

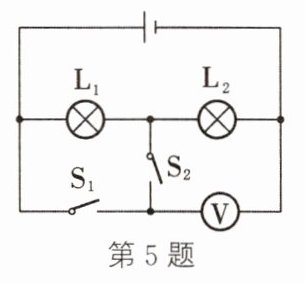

5.如图,当开关S1、S2闭合时,电压表的读数为3V,当开关S2闭合,S1断开时,电压表的读数为1.2V,那么当S和S2均断开时,小灯泡L1和L2两端电压分别为__________V和________V.

答案： 1.8 1.2

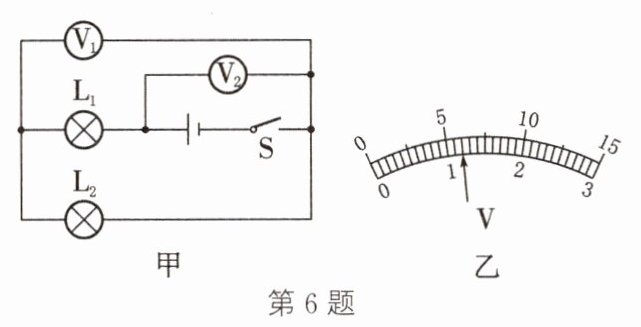

6.(2023.淮北期中)在图甲所示的电路中，当闭合开关S后，两个电压表指针偏转情况均如图乙所示,则灯L两端电压为________V.

答案： 4.8

7.(龙东地区中考)请你仔细观察并分析电路图，下列说法正确的是　　　　　　　　　　(　　　)

A.闭合开关，两灯串联，两电压表示数相同。
B.闭合开关，两灯并联，两电压表示数不同。
C.闭合开关，两灯串联，两电压表示数不同。
D.闭合开关，两灯并联，两电压表示数相同。
　　　　　　　

答案： C

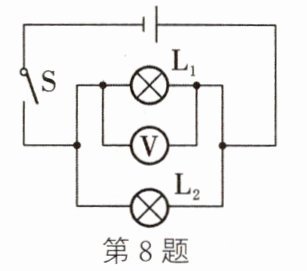

8.如图所示，小宇在连接电路时，将两个不同的灯泡L1、L2并联在电源上,闭合开关后发现灯泡L1比L2亮,用电压表分别测得灯泡L1、L2两端的电压为U1、U2,则　　　　　　　(　　　)
　
A.U1＞U2　　　　　
　B.U1 = U2　　　　　
　C.U1＜U2　　　　　
　D.无法确定

答案： B

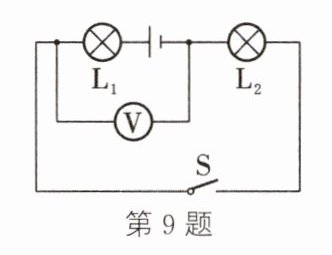

9.如图所示，电源电压为6V,闭合开关后，电压表的示数为4V,下列描述不正确的是(　　　)
　
A.L1两端电压为2V　　　　　　　　　　　　B.L1两端电压为4V
C.L2两端电压为4V　　　　　　　　　　　　D.L1和L2两端电压之和为6V

答案： B
