《2025年通城学典活页检测九年级物理人教版安徽专版》

1.(2023.安庆宿松期末)新材料石墨烯被广泛应用在手机触摸屏的制造，当手指触动时手机屏幕亮起,在电路中相当于________(填“电源”“开关”或“导线”)。

答案： 开关

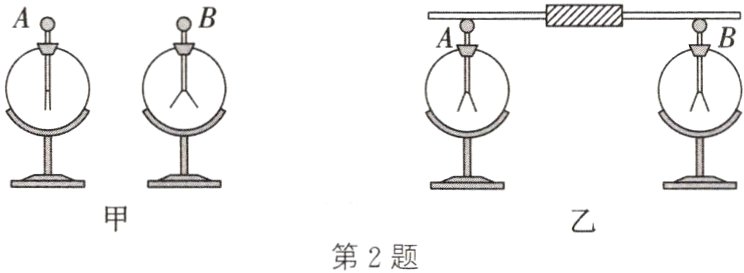

2.(2023.宣城期末)如图甲所示，验电器A、B均不带电，用与毛皮摩擦过的橡胶棒接触验电器B后，用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，形成的电流方向是________(填“由A到B"或“由B到A")。
　　　　　　　　　　　

答案： 由A到B

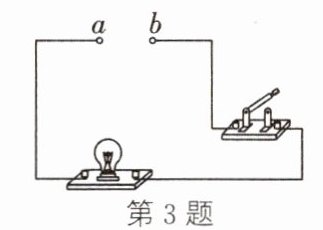

3.如图所示的电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光,必须在a、b之间接入________,还需要________。
　　　　　　　

答案： 电源　闭合开关

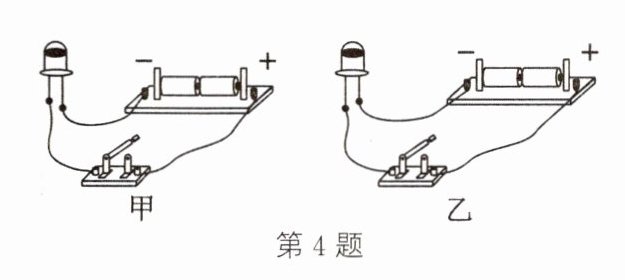

4.如图所示，将发光二极管按甲、乙两种方式连入电路，闭合开关后二极管能够发光的电路是________(填“甲"或“乙”),另一电路中二极管不能发光，说明发光二极管具有________性。(二极管只能让一个方向的电流流过,即管脚长端进、短端出)

答案： 乙单向导电

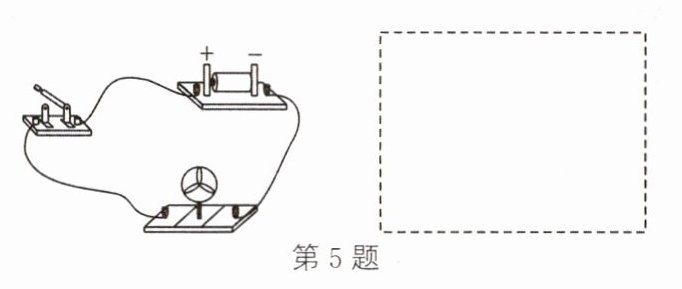

5.(深圳中考)如图是某实物连接电路。请根据实物图在虚线框内画出对应的电路图。
　　　　

答案：
如图所示

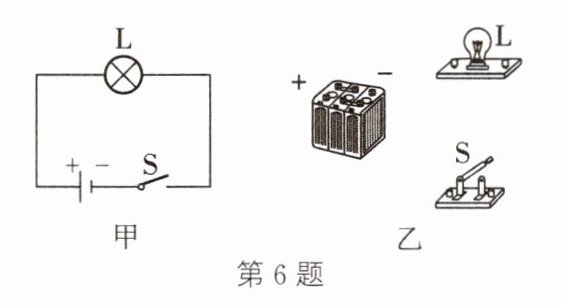

6.按照图甲中的电路图，将图乙中的元件连成电路(元件位置不动)。

答案：
如图所示

7.(自贡中考)如图所示,用充电宝给手机充电时，充电宝相当于电路中的　　　　　　　(　　　)
　
A.开关
　
B.电源
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.用电器
　
D.导线

答案： B
