《2025年通城学典活页检测九年级物理人教版安徽专版》

1.(攀枝花中考)冰箱、热水器等家用电器应________(填“串”或“并”)联接入家庭电路中。控制用电器的开关要连接在________(填“火”或“零”)线和用电器之间。

答案： 并　火

2.(贺州中考)在家庭电路中,用________来测量所消耗的电能;正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，则表明笔尖接触的是________线。

答案： 电能表　火

3.(威海中考)家用电冰箱正常工作时应该接在________V的电源上;电冰箱使用三脚插头，可以让金属外壳与插座中的________线相连，以防漏电时对人体造成伤害。

答案： 220　地

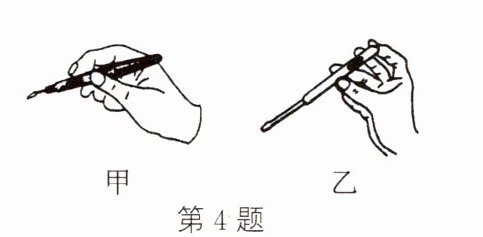

4.如图所示，试电笔正确的使用方法是________(填“甲”或“乙”)。已知试电笔的电阻约为1.1×10⁶Ω，氖管和人体的电阻比它小得多，可以忽略。请你计算“220V　40W”的灯泡正常工作时的电流约为正确使用试电笔时通过人体的电流的________(结果保留整数)倍。
　　

答案： 乙　909

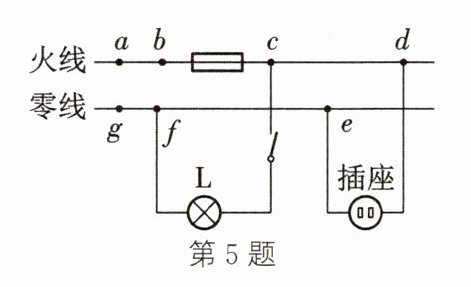

5.小明想在家里安装一盏电灯，安装完毕后如图所示，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的________(填字母)段发生________(填“断路”或“短路”)故障。

答案： gf　断路

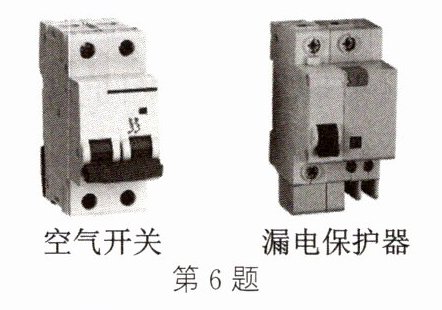

6.如图所示，家庭电路中装有空气开关、漏电保护器等保护电器，请分别指出它们在何种情况下起保护作用。
　空气开关:____________________;漏电保护器:______________________________。

答案： 电流过大时切断电路；电流对人体造成危害时，自动切断电路

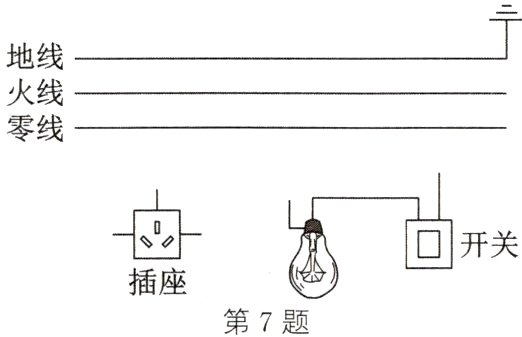

7.(合肥期末)请用笔画线代替导线，将图中的电灯、开关和插座正确接入家庭电路中。
　　

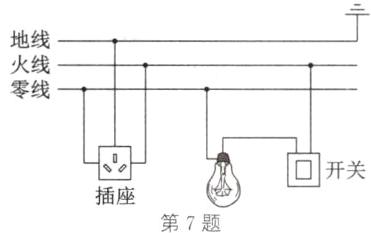

答案：
如图所示

8.关于家庭电路,下列说法正确的是(　　　)
A.电能表安装在进户线与总开关之间
B.熔断器安装在总开关和电能表之间
C.零线与地线之间的电压为220V
D.插座应与其他用电器串联

答案： A
