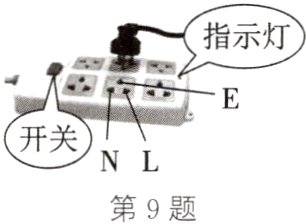

9. (武汉模拟)如图所示为小明家常用的插线板，他在使用中发现:插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;指示灯损坏时不影响其他插孔的正常使用。下列说法错误的是(　　)
A. 插线板工作时插孔L与N之间的电压是220V
B. 插线板插孔E与地线连接
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C. 指示灯和每个插座之间是串联的
D. 开关安装在插线板的干路上

答案： C

10. (盐城二模)对于家庭电路,经常会遇到这样一些情况:①开关中的两个线头相碰;②插头中的两个线头相碰;③户外输电线绝缘皮被损坏;④电路中大功率的用电器过多。在这些情况中，可能引起熔丝熔断或家中空气开关自动跳闸的是(　　)
A. ①②
B. ②③
C. ②④
D. ③④

答案： C

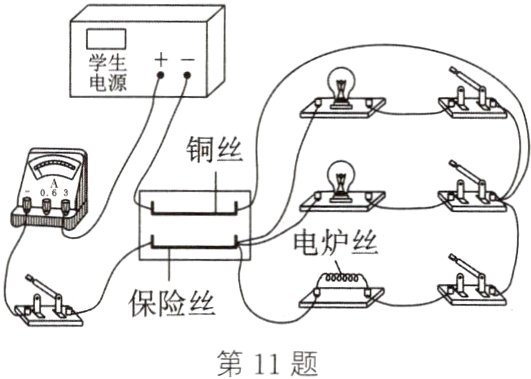

11. 为探究保险丝熔断的原因,小明连接了如图所示的电路。
　　(1)保险丝是采用熔点较________(填“高"或“低”)的材料制成的。
　
　　　　　　　　　　　　　
　　(2)接通电源，依次闭合各小灯泡支路的开关,可以看到电流表的示数________(填“逐渐增大”“逐渐减小"或“保持不变”)。当闭合电炉丝支路的开关时，发现保险丝未被熔断，接下来应选用更________(填“细"或“粗")的电炉丝继续实验。

答案：
(1)低
(2)逐渐增大 粗

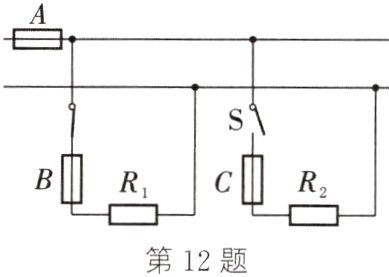

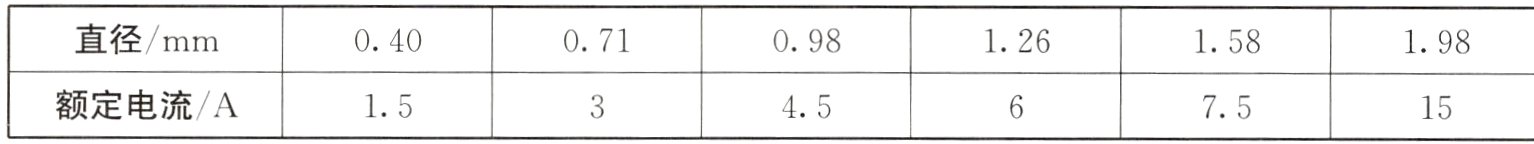

12. (天津模拟)如图所示,A为一根额定电流为5A的保险丝,B、C均为额定电流为3A的保险丝。R₁ = 21Ω,R₂ = 18Ω。S断开时,通过R₁的电流为2.4A。下表是保险丝直径与其额定电流的相关数据。当S闭合时:(保险丝电阻忽略不计)
　
　　(1)流过A保险丝的电流为多少安？
　　(2)哪根保险丝有可能熔断？该保险丝应该换用表中直径为多大的保险丝？
　　　

答案：
(1)电源电压 U = U₁ = I₁R₁ = 2.4A×21Ω = 50.4V，当 S 闭合时，R₁、R₂ 并联，通过 R₂ 的电流 I₂ = $\frac{U}{R₂}$ = $\frac{50.4V}{18Ω}$ = 2.8A。流过 A 保险丝的电流 I = I₁ + I₂ = 2.4A + 2.8A = 5.2A
(2)根据表中数据和上述计算结果可知 I₁＞5A，I₂＜3A，所以 A 保险丝可能会熔断，应选择直径为 1.26mm 的保险丝
