7.如图所示的电路中,若A灯比B灯亮,则通过A、B两灯的电流大小关系是　　　　　(　　　)

A.IA＞IB　　　　　　　　　　　　　　　　　B.IA＜IB
　
C.IA=IB　　　　　　　　　　　　　　　　　D.无法确定
　　

答案： C

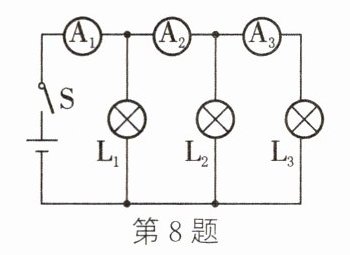

8.如图所示的电路，三个不相同的小灯泡接在同一电路中,电流表A1、A2、A的示数分别为I1、I2、I3,则通过灯L1的电流是　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.I1−I2　　　　　　
　B.I1−I2−I3　　　
　C.I1　　　　　　　
　D.I2

答案： A

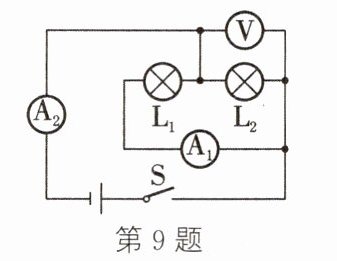

9.如图所示电路中,闭合开关S,电流表A1、A2的示数分别为0.3A和0.7A,电压表的示数为4.5V,下列说法错误的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.电源电压为4.5V　　　　　　　　　　　　B.通过L1的电流为0.3A
　
C.通过L2的电流为0.7A　　　　　　　　　D.电压表可以测量L两端电压

答案： C

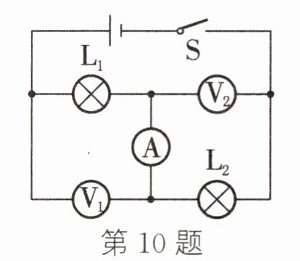

10.(2023.安徽期中)如图所示,开关S闭合时,电压表V1的读数为4V,电压表V2的读数为6V。如果把电压表V1换成电流表A1,电压表V2换成电流表A2,电流表A换成电压表V,则电压表的读数为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　　
A.10V　　　　　　
　B.6V　　　　　　　
　C.4V　　　　　　　
　D.2V

答案： A

11.(渭南合阳期中)在如图所示电路中,当开关S闭合,S1和S2断开时,电压表的示数为9V。
　　当闭合S2,断开S1、S3时,电压表的示数为6V。
　　(1)求此时灯L1和L2两端的电压U1和U2。
　　(2)当闭合S1、S3,断开S2时,电流表的A1的示数为0.5A,电流表A2的示数为0.2A,求通过灯L1和L2的电流I1和I2。
　　　　　

答案：
(1)由电路图可知，当开关S₃闭合，S₁和S₂断开时，电路是L₁的基本电路，电压表测电源电压，由此可得电源电压U = 9V；当闭合S₁，断开S₂、S₃时，两灯串联，电压表测L₂两端电压，所以U₂ = 6V，串联电路中总电压等于各部分两端电压之和，所以L₁两端的电压U₁ = U - U₂ = 9V - 6V = 3V。
(2)由电路图可知，当闭合S₁和S₂，断开S₃时，两灯并联，电流表A测干路电流，电流表A₁测L₂的电流，所以I₂ = 0.2A，并联电路中干路电流等于各支路电流之和，所以通过灯L₁的电流I₁ = I - I₂ = 0.5A - 0.2A = 0.3A。
