《2025年通城学典活页检测九年级物理人教版安徽专版》

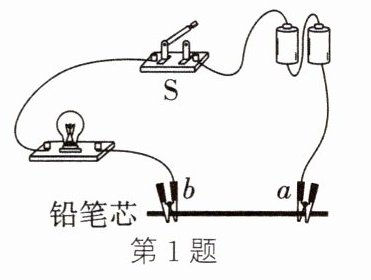

1.(2023.蚌埠怀远期中)滑动变阻器工作的原理可以利用下面的实验进行演示,选取一根粗细均匀的铅笔芯，连接成如图所示电路，固定左侧夹子,沿水平方向移动右侧夹子，观察到小灯泡的亮度发生了变化，由此可见,滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻大小的。
　　　　　　　　

答案： 长度

2.如图所示，当滑片向C端移动时，它接入电路中的阻值将________(填“变大”“变小”或“不变”)。

答案： 变小

3.电阻箱是一种能够直观显示阻值的变阻器，如图所示的电阻箱的读数是________Ω。

答案： 162

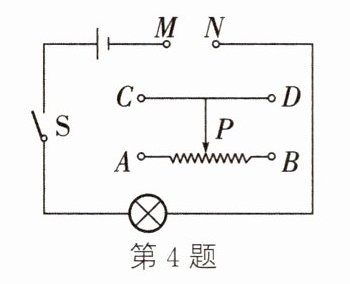

4.如图所示，闭合开关，若要使滑动变阻器的滑片P向C端滑动时，小灯泡变暗，应将滑动变阻器的接线柱________和________分别接在电路的M、N两端。
　
　　　

答案： B　C(或D)

5.一位同学设计了一个风力测定仪,如图所示,〇是转动轴,OC是金属杆，下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点，金属杆OC与弧形电阻AB组合在一起相当于一个____________,观察小灯泡的________可以粗略地知道风力的大小。

答案： 滑动变阻器　亮度

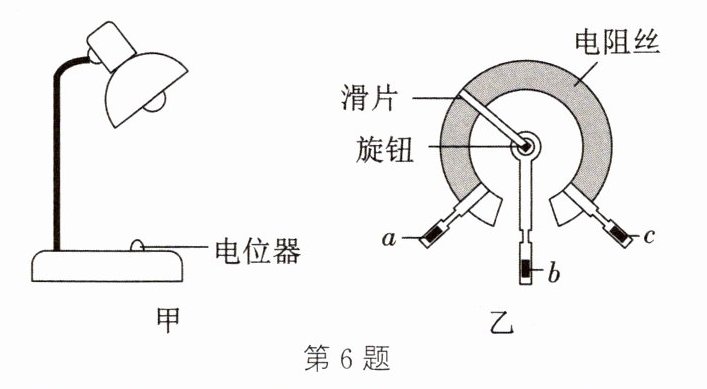

6.如图甲所示为亮度可调的台灯，电位器是一个________(填“可变”或“定值”)电阻;图乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________(填“a和b”“a和c”或“b和c”)接线柱接入电路;若将________(填“a和b”“a和c”或“b和c”)接线柱接入电路,则亮度不可调节。

答案： 可变　b和c　a和c

7.下列关于滑动变阻器的使用方法，错误的是　　　　　　　　　　　　　　　　　　　　(　　　)
A.应先观察变阻器上标注的最大阻值和允许通过的最大电流
B.变阻器必须并联在电路中
C.闭合开关前，滑片应置于变阻器阻值最大的位置
D.只能将变阻器电阻丝上的两个接线柱中的一个接入电路
活页检测物理(人教版.安徽专用)九年级

答案： B
