《2025年通城学典活页检测九年级物理人教版安徽专版》

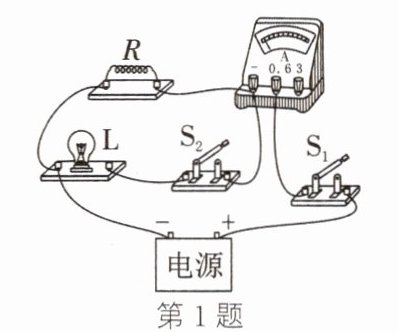

1.如图所示的电路中,电源电压恒定,电阻R的阻值为20Ω。在对S和S2进行闭合或断开的各种操作时,电流表示数为0.5A或0.3A,那么电源电压U=__________V,灯泡电阻RL=__________Ω。(灯泡电阻不随温度变化)
　　　　　　　

答案： 6　30

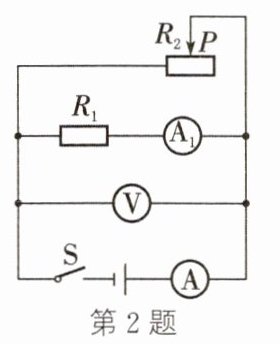

2.(扬州中考)在如图所示的电路中,电源电压为6V,R=12Ω。电压表的量程为0~15V,电流表A的量程为0~3A,A1的量程为0~0.6A,闭合开关S,为确保电表安全,R2连入电路的阻值最小为__________Ω。

答案： 2.4

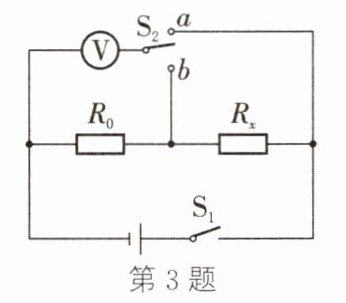

3.(安徽中考)如图所示的电路中,电阻R₀=12Ω。闭合开关S1,将单刀双掷开关S2掷于a 端,电压表示数为2.5V;将S2切换到b端，电压表示数为1.5V,则电阻R₁的阻值为__________Ω。

答案： 8

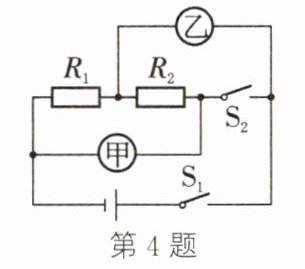

4.如图所示，电源电压恒定。当开关S₁、S₂闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:2;当开关S₁闭合、S₂断开,甲、乙两表均为电流表时,甲、乙两表的示数之比I甲:I乙=__________。
　
　　

答案： 3:5

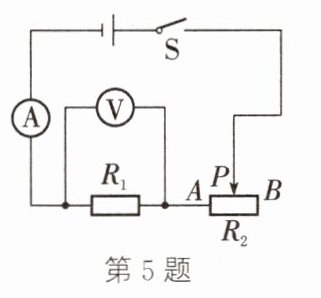

5.(眉山中考)如图,电源电压U=3V保持不变,滑动变阻器R₂标有“20Ω　1.5A"字样。当开关S闭合、滑动变阻器滑片P位于A端时,电流表的示数为0.3A,则定值电阻R=__________Ω。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中,电压表的示数变化范围是__________V。

答案： 10　　1~3

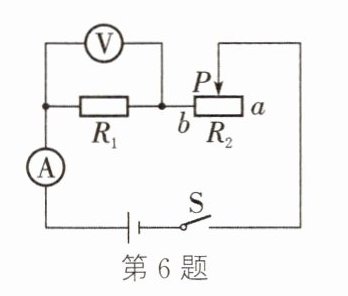

6.在如图所示的电路中，电源电压保持不变。滑动变阻器标有“20Ω　2A"字样，电流表的量程为0~0.6A,电压表的量程为0~3V,电阻R₁的阻值为4Ω。当滑片在滑动变阻器的最右端a点时，闭合开关,电压表的示数为1.5V,电源电压是__________V;为了保证电路能正常工作及各电表不致损坏，滑动变阻器连入电路的电阻范围是__________Ω。

答案： 9　11~20

7.如图所示的电路,电源电压保持不变,R₀为定值电阻。闭合开关S,当滑动变阻器的滑片P 在某两点之间来回滑动时,电流表示数的变化范围是0.5~1.5A,电压表示数的变化范围是3~6V,则电源电压U=__________V,电阻R₀=__________Ω。

答案： 7.5　3　解析:当电流表示数是0.5A时,滑动变阻器两端的电压是6V,则电源电压U = 0.5A×R₀ + 6V；当电流表示数是1.5A时，滑动变阻器两端的电压是3V,则电源电压U = 1.5A×R₀ + 3V。因为电源电压保持不变,所以0.5A×R₀ + 6V = 1.5A×R₀ + 3V,解得R₀ = 3Ω。所以电源电压U = 0.5A×3Ω + 6V = 7.5V。
