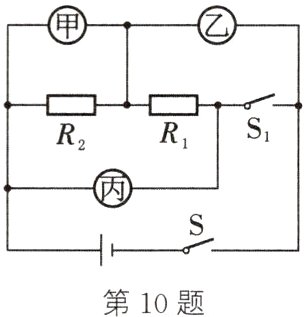

10. 在如图所示的电路中，S闭合后下列各种情况不正确的是(　　　)
A. 电路中甲表和乙表可以同时是电流表
B. 如果甲是电压表，乙、丙是电流表，S₁断开形成并联电路
C. 如果甲、乙、丙是电压表，那么当S₁闭合后，U丙 = U甲 + U乙
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
D. 如果电路是并联电路，那么乙表的示数大于丙表的示数

答案： A

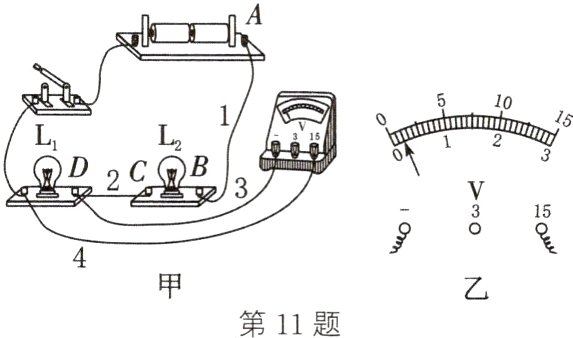

11. (12分)在“探究串联电路电压规律”实验中，小明连接了图甲所示的电路，A、B、C、D为接线柱编号，1、2、3、4为导线编号。
　　(1)为使结论具有普遍性，L₁、L₂应选择规格________(填“相同”或“不同”)的灯泡。
　　　　　　　　　　　　　　　　　　　　　　　
　　(2)闭合开关，电压表指针如图乙所示，造成这种现象的原因是______________________________。
　　(3)修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总电压。他的改接方法是____________________。

答案：
(1)不同
(2)电压表选用的量程过大了
(3)将3号导线从D接线柱改接到B接线柱(或A接线柱)

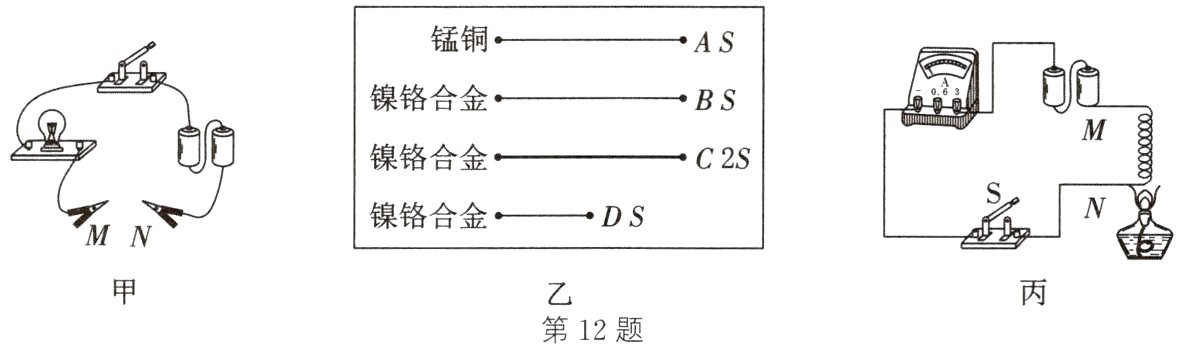

12. (20分)小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体(A、B、C、D代表导体，S代表导体的横截面积)。请你回答下列问题:
　　　　　　
　　(1)为了探究导体的电阻与导体长度的关系，M、N之间应接入图乙中的________(填导体的代表字母)。这样做是为了控制__________________相同。
　　(2)若要探究导体的电阻与横截面积的关系，则M、N之间应接入导体B、C，得到的结论是______________________________。
　　(3)实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电阻大小，那么你的解决办法是______________________________。
　　(4)完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废白炽灯泡中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明:钨丝的电阻__________________。

答案：
(1)B、D；材料和横截面积
(2)在导体的长度、材料相同时，横截面积越大，电阻越小
(3)将一个电流表串联到电路中
(4)随温度的升高而增大
