《2025年通城学典活页检测九年级物理人教版安徽专版》

1.(2023.蚌埠怀远二模)家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生________,这时电路中的________(填“漏电保护器”或“空气开关”)会自动断开保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。

答案： 短路、空气开关、总功率

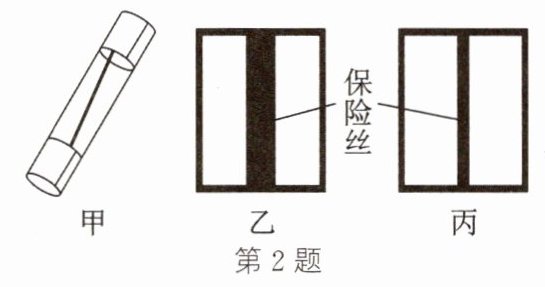

2.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同,粗细不同,则两图中________图保险丝允许通过的电流大。当两保险管通过相同的电流时，________图保险丝更容易熔断。(填“乙”或“丙”)。

答案： 乙、丙

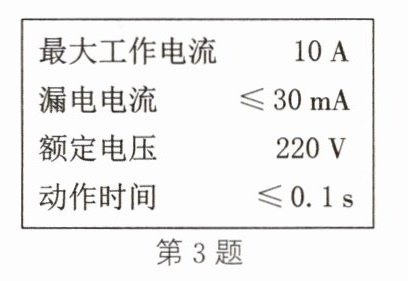

3.(黔西南中考)暑假的某天下午,小红的妈妈在用电饭锅煮饭,小红看着电视节目。当她用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器________过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换____________大一些的空气开关。

答案： 总功率、最大工作电流

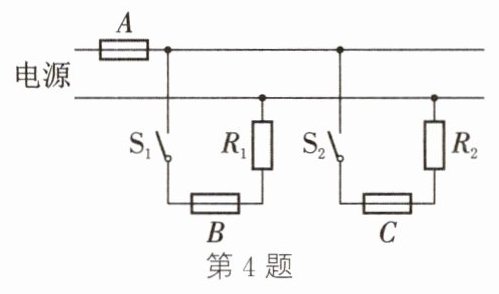

4.保险丝能感应电器、电子产品非正常运作中产生的热量，从而自动切断回路以避免火灾的发生。如图所示为某电子产品中的电路,A是一根7A的保险丝,B、C都是5A的保险丝。R₁ = 16Ω,R₂ = 10Ω。开关S₁断开、S₂闭合时,通过R₂的电流是4.8A。当S₁、S₂同时闭合时,A、B、C三根保险丝中将熔断的是________。

答案： A

5.家庭电路中控制电灯的开关被短路，保险丝________(填“会”或“不会”)被烧断，保险丝是利用电流的________效应来工作的。

答案： 不会、热

6.家庭电路中保险丝熔断，发生这种现象的原因可能是(　　)
A.电路中电流过大
B.电路中出现断路现象
C.电路中总电阻过大
D.电路中同时使用的用电器总功率偏小

答案： A

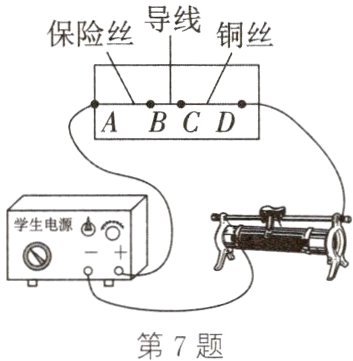

7.(淄博中考)长短、粗细均相同的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是(　　)

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比通过铜丝的大
C.电流通过保险丝产生的热量比通过铜丝产生的多
D.为了用电安全，禁止用铜丝代替保险丝

答案： B
