9.一个有0~0.6A和0~3A两个量程的电流表,某次测量用0~0.6A的量程,从0~3A的量程刻度上发现指针正好在2.3A刻度线上,则测得的实际电流的大小为　　　　　(　　　)
A.0.43A　　　　　
　B.0.46A　　　　　
　C.0.7A　　　　　
　D.2.3A

答案： B

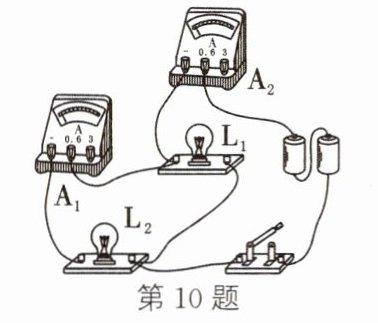

10.(菏泽中考)关于如图所示的电路有以下判断:①L1和L2两灯泡串联,②L1和L2两灯泡并联,③电流表A1测通过灯泡L1的电流,④电流表A2测电路中的总电流。其中正确的有　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A.①③　　　　　　B.①④　　　　　　　C.②③　　　　　　　D.②④
　
　　　　　　　　

答案： D

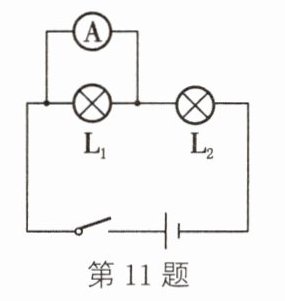

11.(湘西凤凰模拟)如图所示,粗心的小强把电流表接在了L1的两端。此时如果闭合开关,那么一定会发生　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)


A.电源短路　　　　　　　　　　　　　　
　B.电流表损坏
C.L1不亮　　　　　　　　　　　　　　　
　D.L2的灯丝烧断

答案： C

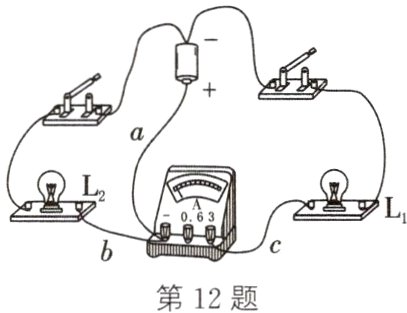

12.(12分)某同学用如图所示的电路测通过灯泡L1的电流。
　　(1)该图中电流表的接法错误之处是______________________。
　　(2)若要测量通过灯泡L2的电流，但只允许变动原图中的一根导线中的一个端点的连线位置，则应将导线__________从________接线柱移动到________接线柱上。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
(1)正、负接线柱接反了
(2)a　电流表“−”　“3”

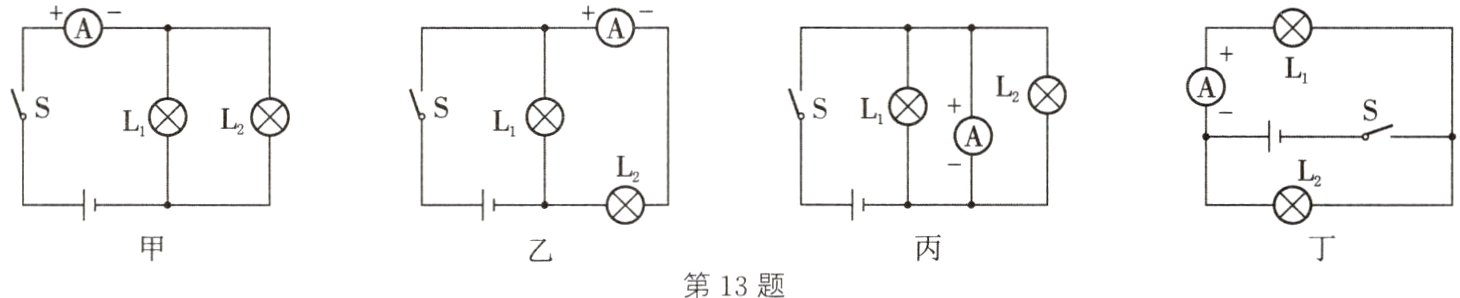

13.(12分)观察如图所示的四个电路图，并回答下列问题:
　　
　　(1)在图甲中，闭合开关后，电流表测的是________的电流。
　　(2)在图乙中,闭合开关后,电流表测的是________的电流。
　　(3)在图丙中,闭合开关后，电路出现的故障是______________________________。
　　(4)闭合开关后，图丁中出现的错误是____________________________。

答案：
(1)干路
(2)通过L2
(3)电流表直接接在电源两端，造成电源短路
(4)电流表正、负接线柱接反了
