《2025年通城学典活页检测九年级物理人教版安徽专版》

10.(桂林中考)灯泡L1、L2分别标有“220V　100W”“220V　40W”的字样,将它们接入220V的电路中,则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A.L1、L2并联时,L1比L2亮　　　　　　
　B.L1、L2并联时,亮度相同
C.L1、L2串联时,L1比L2亮　　　　　　
　D.L1、L2串联时,亮度相同

答案： A

11.(临沂中考)将一个“6V　3W”的小灯泡(忽略温度对阻值的影响)与一个阻值为12Ω的电阻串联后接到12V的电源上,闭合开关后，小灯泡的实际功率　　　　　　　　　　(　　　)
A.大于3W　　　
　B.等于3W　　　　
　C.小于3W　　　　
　D.无法确定

答案： B

12.(2023.宜城宁国期末)如图所示的电路，电源电压恒为4.5V,小灯泡L上标有“3V　0.5A”字样(忽略灯丝电阻的变化),滑动变阻器R的规格为“30Ω　1A”,电流表量程选择“0~0.6A”,电压表量程选择“0~3V”。闭合开关S,在不损坏电路元件情况下，下列选项正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A.电路中的最大电流为0.6A
B.电路的最大功率为2.25W　　　　　　　　　　　　
C.电压表示数变化范围为1~3V
D.滑动变阻器阻值变化范围为1~30Ω

答案： B解析:灯泡的额定电流为0.5A,因串联电路中各处的电流相等，且变阻器R允许通过的最大电流为1A,电流表的量程为0~0.6A,所以,为不损坏电路元件，电路中的最大电流I_max = I = 0.5A,故A错误;电路的最大功率P_max = U I_max = 4.5V×0.5A = 2.25W,故B正确;由灯泡的铭牌可知，灯泡两端的电压最大为3V，此时电流最大为0.5A,变阻器接入电路的阻值最小，此时滑动变阻器的电压U_小 = U - U_L = 4.5V - 3V = 1.5V,则滑动变阻器接入电路的最小阻值R_滑小 = U_小 / I_max = 1.5V / 0.5A = 3Ω,当滑动变阻器接入电路的阻值最大为30Ω时，电路中电流最小,灯泡的电压最小,灯泡的电阻R = U_额 / I_额 = 3V / 0.5A = 6Ω,电路中的最小电流I_min = U / (R + R_大) = 4.5V / (6Ω + 30Ω) = 0.125A,灯泡两端的最小电压(电压表的最小示数)U_min = I_min R_L = 0.125A×6Ω = 0.75V,所以电压表示数变化范围为0.75~3V,滑动变阻器阻值变化范围为3~30Ω,故C、D错误。

三、计算题(22分)

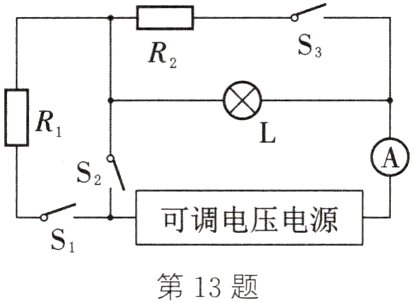

13.(常德中考)如图所示,电路中使用的是可调电压电源,电阻R1=3Ω,R2=6Ω,小灯泡L标有“12V　18W”的字样(不考虑温度对小灯泡电阻的影响)。求:
(1)开关S、S2、S3闭合,调节电源电压为6V时,电流表A的示数。
(2)开关S1、S2闭合,S3断开,调节电源电压为10V时,小灯泡L的实际发光功率。
(3)开关S闭合,S2、S3断开,调节电源电压使小灯泡L正常发光时,电路消耗的总功率。
　　　　

答案：
(1)开关S、S₁、S₂闭合,R₂和L并联,R₁被短路,电流表A测干路电流。小灯泡L的电阻R_L = U_额² / P_额 = (12V)² / 18W = 8Ω;通过小灯泡L的电流I_L = U / R_L = 6V / 8Ω = 0.75A;通过R₂的电流I₂ = U / R₂ = 6V / 6Ω = 1A;电流表A的示数I = I_L + I₂ = 0.75A + 1A = 1.75A　
(2)开关S、S₁闭合,S₂断开,小灯泡L接入电路，R₁被短路，R₂断路;小灯泡L的实际发光功率P = U'² / R_L = (10V)² / 8Ω = 12.5W　
(3)开关S闭合,S₁、S₂断开,R₁和小灯泡L串联,R₂断路;小灯泡L正常发光，通过小灯泡L的电流I_L额 = P_额 / U_额 = 18W / 12V = 1.5A;电路消耗的总功率P_总 = I² (R_L + R₁) = (1.5A)²×(8Ω + 3Ω) = 24.75W
