《2025年通城学典活页检测九年级物理人教版安徽专版》

8.(黄冈模拟)连接如图所示电路,研究串联电路中电流的特点。闭合开关后,电流表甲和乙的示数分别为0.22A和0.20A,造成两个电流表示数不同的原因可能是(　　　)

A.某个电流表没有校零
B.灯泡规格不同　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.灯泡L1更靠近电源正极
D.电流经过灯泡L2时被消耗了一些,到达电流表乙时会少一些

答案： A

9.如图,通过L1的电流和通过L2的电流之比是2:1,则A1表和A2表的示数之比是(　　　)

A.2:3
B.3:1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.1:2
D.2:1

答案： B

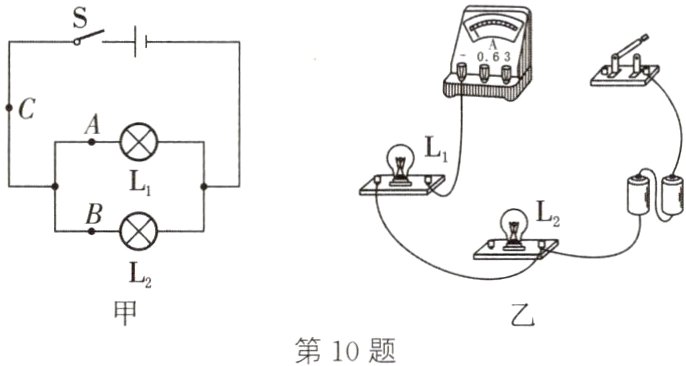

10.小明探究“并联电路中电流的关系”,设计了如图甲所示的电路。
　　　　　　　　　　　　
　　(1)实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联,小明灵机一动，随意拆下一根导线，发现两灯都熄灭,因此他认定两灯是串联的，小明的方法是__________(填“正确”或“错误”)的,理由是________________。
　　(2)小明同学重新按图甲接好电路后，首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光,电流表指针偏向零刻度线左方，其原因是________________和______________________。
　　(3)改进后,小明测出了C点的电流。接下来,小明准备测量A点的电流。请你在图乙中用笔画线代替导线，完成实物电路的连接。(已知通过Ll的电流约为0.3A)

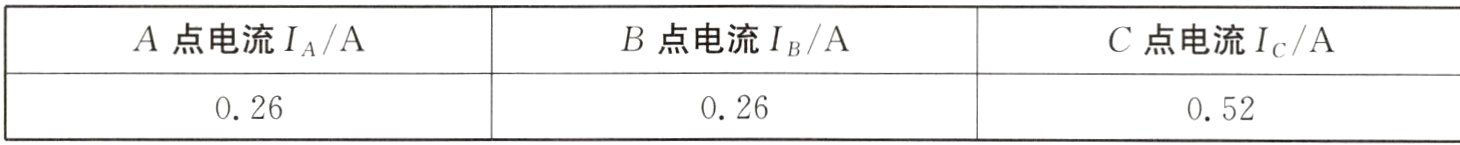

　　(4)实验结束后小明记录A、B、C各点的电流值如表所示:
　　　
根据表中数据，小明得出以下两个结论:
　　　①并联电路各支路电流相等;②______________________________。
　　(5)请你对上述实验的不足之处进行评价，写出一点评价意见:________________________。

答案：

(1)错误，也可能是并联，所拆导线在干路上
(2)连接电路时开关未断开；电流表正、负接线柱接反
(3)如图所示
(4)②并联电路中干路电流等于各支路电流之和
(5)实验次数太少，结论不具有普遍性，应更换不同规格的灯泡进行多次实验
