《2025年通城学典活页检测九年级物理人教版安徽专版》

8.关于电流与电源，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.规定正电荷定向移动的方向为电流方向
　
B.只有正电荷的定向移动才能形成电流
　
C.只要电路闭合，即使电路中没有电源，电路中也一定有电流
　
D.只要电路中有电源，即使电路断开,电路中也一定有电流

答案： A

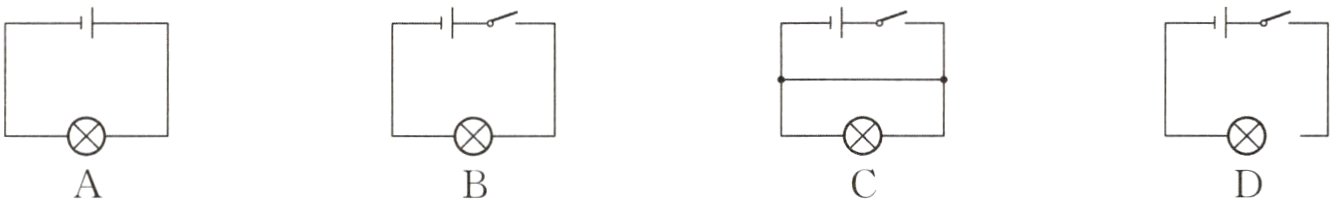

9.(绥化中考)下列电路图中正确的是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　

答案： B

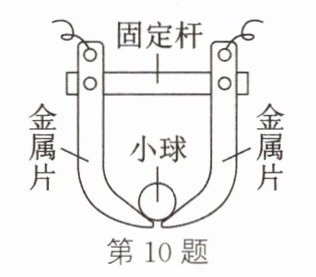

10.如图所示为电扇中的一个自动保护装置:当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　　
A.开关　　　　　　B.导线　　　　　　　C.电源　　　　　　　D.用电器

答案： A

11.某同学用导线把干电池、小灯泡和开关连成如图所示的电路，开关闭合后，电路属于(　　　)
　　
A.通路　　　　　
　B.断路　　　　　　
　C.短路　　　　　　
　D.无法确定

答案： C

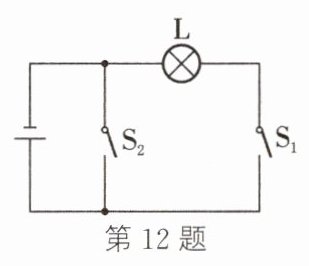

12.小明连接了如图所示的电路，下列关于此电路的说法中,正确的是　　　　　　　　　(　　　)
　　
A.S断开、S2闭合时，电路是断路　　　　　B.Sl闭合、S2断开时,小灯泡正常发光
　　
C.S和S2都闭合时,小灯泡将烧坏　　　　D.S和S2都断开时,电路中仍有电流通过

答案： B

三、实验题(20分)

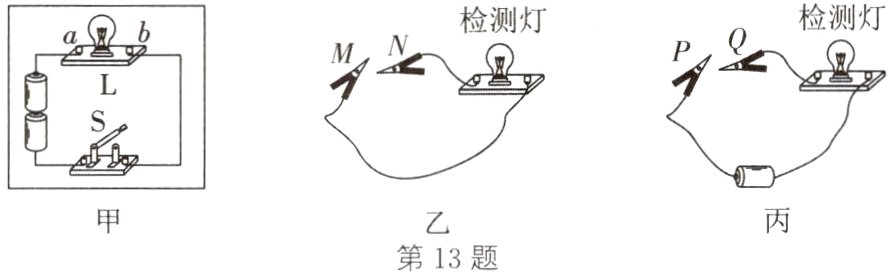

13.实验课上,王老师拿来了两个相同的电路板,如图甲所示，闭合开关后，发现小灯泡不发光。
　　现已确定是由灯L被短接或断路引起的,要求检测究竟是哪一种故障。
　　
　　(1)小明利用如图乙所示的检测电路对其中的一个电路板进行检测，他将被检测电路板的开关断开,分别把M、N接到a、b接线柱上,闭合开关后，若检测灯发光,则故障是______________。
　　(2)小红利用如图丙所示的检测电路对另一个电路板进行检测，她将被检测电路板的开关断开,分别把P、Q接到a、b接线柱上,检测时图甲中的开关应________,若检测灯发光,则故障是__________________。

答案：
(1)灯L断路
(2)断开　灯L被短接
