《2025年通城学典活页检测九年级物理人教版安徽专版》

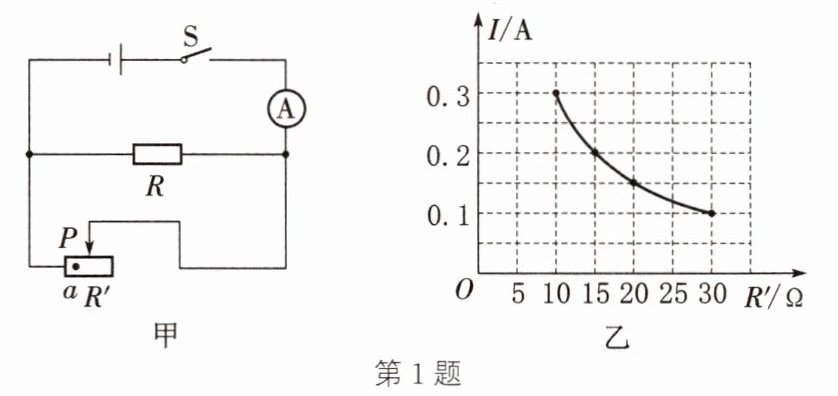

1. 在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P在a点时，电流表示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图象如图乙所示，则电源电压U = __________V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为________。
　　　　　

答案： 3　0.3A

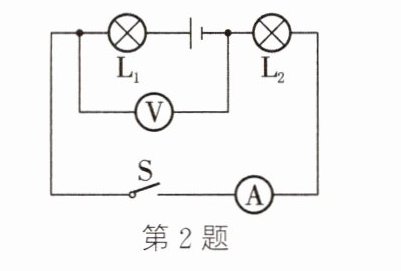

2. (2023.宣城期末)如图所示，电源电压保持不变，闭合开关S后，两灯均发光(设灯丝电阻不变)，电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是__________________。

答案： L断路

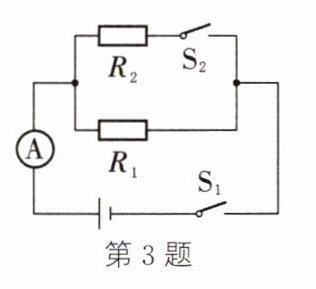

3. 如图所示，电源电压不变，当开关S1、S2闭合时，电流表示数为0.8A，开关S断开后，电流表示数改变了0.5A，则R₁和R₂的阻值之比为(　　　)
A. 13:5　　　　　　　B. 3:5　　　　　　　C. 5:3　　　　　　　D. 5:13
　　　　　　　　　　

答案： C

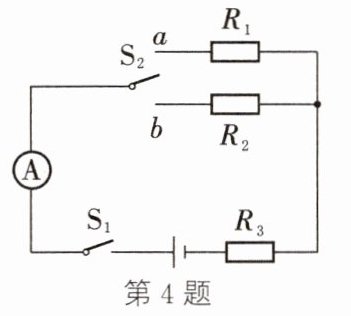

4. 如图电路，电源电压恒定，R₁ = 10Ω，R₂ = 5Ω，R₃是定值电阻。闭合开关S₁，单刀双掷开关S₂接a时电流表的示数为0.3A，接b时电流表的示数可能为(　　　)
A. 0.2A　　　　　
　B. 0.4A　　　　　　
　C. 0.6A　　　　　　
　D. 0.8A

答案： B

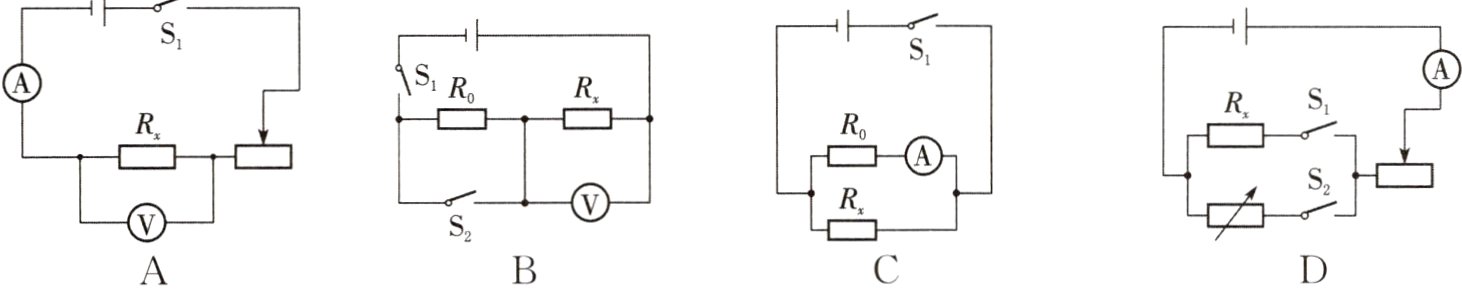

5. 下列选项中，不能测出电阻Rₓ的阻值的是(电阻R₀已知)(　　　)
　

答案： C
