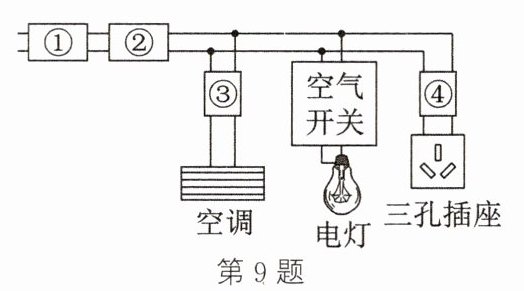

9.“安全用电,珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法不正确的是(　　　)
A.在①位置安装电能表　　　　　　　　　　B.在②位置安装空气开关
C.在③位置安装漏电保护器　　　　　　　　D.在④位置安装漏电保护器
　　　　　　

答案： C

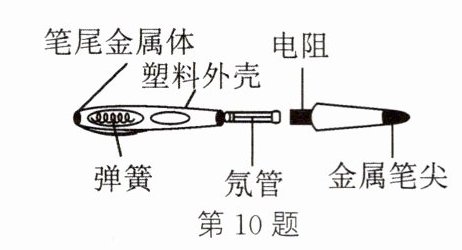

10.一种试电笔的构造如图所示，下列关于它的作用或使用描述正确的是(　　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到笔尾金属体
D.使用时人不会触电是因为试电笔氖管中的氢气不会导电

答案： B

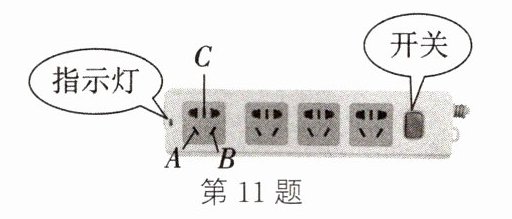

11.(十堰中考)如图是常用的插线板,闭合开关,指示灯发光,且插孔可以提供工作电压,下列说法正确的是(　　　)
A.图中A与零线相连,B与火线相连
B.将试电笔插入C孔，其氖管会发光
C.若指示灯断路不能发光,则插孔不能提供工作电压
D.若A、B两孔发生短路，则其他插孔仍可提供工作电压

答案： A

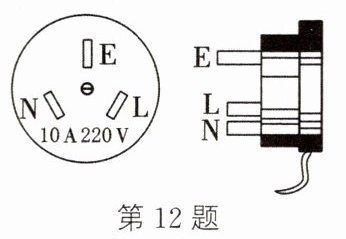

12.如图所示为家庭电路中的三孔插座和三脚插头示意图。下列说法中正确的是(　　　)
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插头插入插座时，用电器外壳先接地

答案： D

13.(鄂州中考)小丞晚上在家做作业时,突然台灯不亮了,家里其他用电器也停止了工作,他立即找来试电笔检测电路,发现插座左、右两孔都能使氖管发光,则他家里的电路可能出现的故障是(　　　)
A.进户火线断路　　　　　　　　　　　
　B.进户零线断路
C.短路　　　　　　　　　　　　　　　　
　D.没交电费,所以停电了

答案： B
