《2025年通城学典活页检测九年级物理人教版安徽专版》

1.家中，电视机与电冰箱是________联连接的，教室里的电灯和控制该电灯的开关是________联连接的。

答案： 并　串

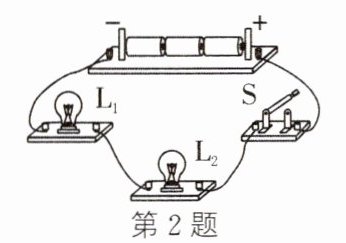

2.如图所示,电路中的小灯泡L₁、L₂是________(填“串联”或“并联”)的;若小灯泡L₁的灯丝断了后,再闭合开关S,则小灯泡L₂将________(填“发光”或“不发光”)。
　　

答案： 串联　不发光

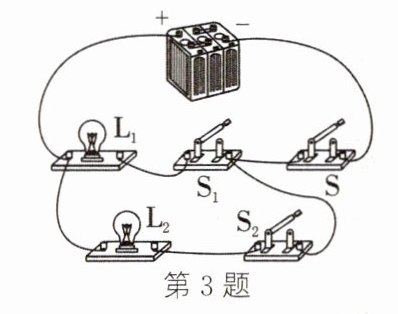

3.如图所示的电路,开关全部闭合,两灯均发光,电路中有________条电流路径,此时,取下一只正在发光的灯泡,则另一只灯泡________(填“熄灭”或“发光”)。

答案： 两　发光

4.如图所示,某同学要连接由L₁和L₂组成的并联电路。若开关S要同时控制两盏灯,则应将导线M端接到图中________点;若开关S只控制L₁,则导线的M端应该接到图中的________点。(填“A”或“B”)

答案： A　B

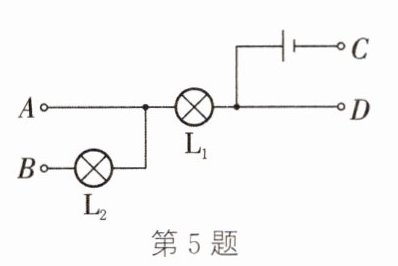

5.(自贡中考)如图所示,A、B、C、D是四个接线柱,要使灯L₁、L₂并联,应用导线分别连接________两接线柱和________两接线柱。

答案： A、C　B、D

6.在如图所示的电路中:

　(1)若使L₁、L₂串联,则应闭合________,断开________。
　(2)若使L₁、L₂并联,则应闭合________,断开________。
　　　
　(3)同时闭合________和________是不允许的。

答案：
(1)S₁　S₂、S₃　
(2)S₂、S₃　S₁　
(3)S₁　S₃

7.下列关于串联电路的说法错误的是(　　　)
A.各用电器是逐个顺次连接起来的
B.开关可使电路中的各灯泡同时发光或同时熄灭
C.若一个用电器的内部断路，则其余的用电器仍能通电工作
D.连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间

答案： C

8.关于并联电路,下列说法中不正确的是(　　　)
A.并联电路中，一个开关可以同时控制多个用电器
B.并联电路中，只要有一盏灯被短路,其余各灯就都不亮
C.并联电路中，一个用电器断路，其余各用电器都不工作
D.路口的交通信号灯中红灯、绿灯和黄灯是并联的
活页检测物理(人教版.安徽专用)九年级

答案： C
