《2025年通城学典活页检测九年级物理人教版安徽专版》

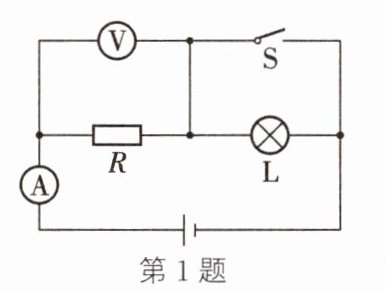

1.如图所示，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将________，电压表示数将________。(填“变大”“变小”或“不变”)
　
　　　　　　　　　

答案： 变大　变大

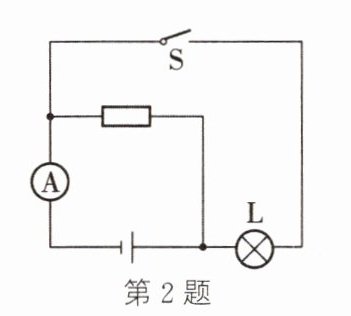

2.(合肥期中)如图所示，电源电压保持不变，将开关S由断开状态变为闭合状态，则电流表的示数将________(填“变大”“变小”或“不变”)。

答案： 变大

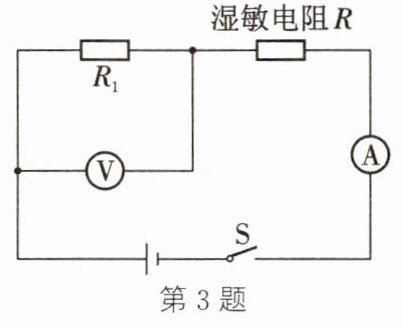

3.用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示是检测植物叶片含水量的电路,电源电压不变。将湿敏电阻R附着在叶片上,当叶片含水量升高时,电流表的示数________,电压表的示数________。(填“变大”“变小”或“不变”)
　
　　　　　　　　

答案： 变小　变小

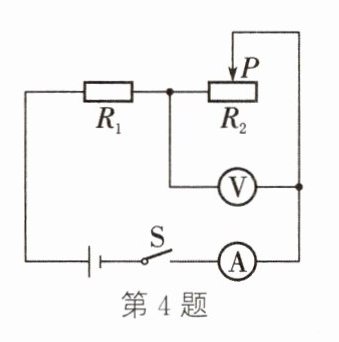

4.(2023.西宁)如图所示的电路中,电源电压恒定,R₁为定值电阻,R₂为滑动变阻器，闭合开关S,当滑动变阻器的滑片P向右移动时，电流表的示数________,电压表的示数________。(填“变大”“变小”或“不变”)

答案： 变小　变大

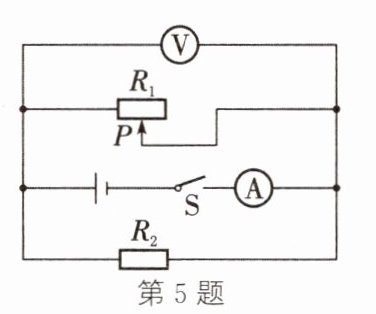

5.(凉山中考)如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动,则电压表V的示数将________,电流表A的示数将________。(填“变大”“变小”或“不变”)
　
　　　　　

答案： 不变　变小

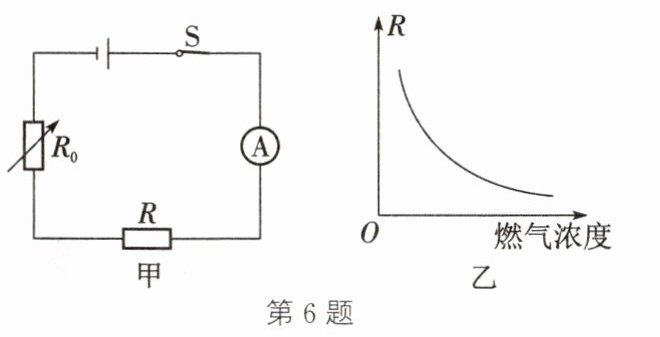

6.(六安霍邱期末)如图甲所示为家用燃气报警器的简化原理图。R₀为电阻箱,R为气敏电阻,气敏电阻的阻值随泄漏燃气浓度变化的关系如图乙所示。泄漏燃气浓度增大,电流表的示数________(填“变大”或“变小”),当电流表的示数变化为某一值时报警器开始报警，要使报警器在泄漏燃气后浓度更低时报警,则R₀应________(填“调大”或“调小”)一些。

答案： 变大　调小
