10.用电压表分别测量电路中两盏电灯两端的电压，测得两灯两端的电压相等，由此可判断两盏电灯的连接方式　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　　
A.有可能是串联　　
　B.一定是并联　　　
　C.一定是串联　　　
　D.不可能是串联

答案： A

11.如图所示的电路中,闭合开关,电压表V1的示数是7V,电压表V2的示数为9V,若L3两端的电压是L1两端电压的两倍,则电源的电压是　　　　　　　　　　　　　　　　　(　　　)
　
　
A.9V
　　
B.10V
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.11V
　　
D.12V

答案： C

三、实验题(35分)

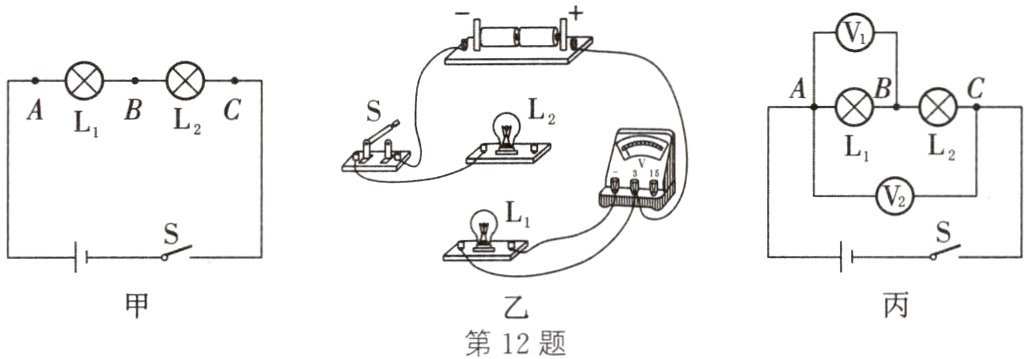

12.(雅安中考)小雅和同学进行“探究串联电路电压规律"的实验。所用器材有:电压恒为3V 的电源,一个开关,两只灯泡(L1和L2),两只相同的电压表V1和V2(量程均为0~3V和0~15V),导线若干。
　　(1)他们按图甲所示的电路图连接电路,用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于________状态。
　　　　　　　　
　　(2)为测量L两端的电压,请在图乙中用笔画线代替导线将实物图连接完整。
　　(3)具有创新精神的小雅决定改进实验。她按照图丙所示的电路图连接好电路,闭合开关,发现电压表V1和V2的指针偏转角度相同,则可能的原因是电压表__________(填“V1"或“V2")的量程选大了,此时电压表V1和V2的示数分别为__________V和________V.
　　(4)解决问题后，小雅同学测出了AB间和AC间的电压,为了测量BC间的电压,断开开关,接下来可以________。
　　　
A.保持B接线不动,将电压表V1连线由A改接到C
　　　
B.保持C接线不动，将电压表V2连线由A改接到B
　　(5)为了得到更普遍的规律，下列操作最合理的是________。
　　　
A.将灯泡L1和L2互换位置进行多次测量
　　　
B.换用不同规格的灯泡进行多次测量
　　(6)分析AB、BC、AC间的电压关系,得出结论:在串联电路中,各部分电路电压之和等于总电压。

答案：

(1)断开　
(2)如图所示　
(3)V2　0.6　3　
(4)B
(5)B
