《2025年通城学典活页检测九年级物理人教版安徽专版》

1.在“伏安法测电阻”的实验中,下列注意事项中,没有必要的是　　　　　　　　　　　　　　　
A.应从电源的正极开始连线，开关应靠近电源的正极
　
B.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程
　
C.接电路时，先断开开关
　
D.将滑动变阻器连入电路时，滑片应放在变阻器阻值最大的位置上

答案： A

2.(大连中考)如图是“伏安法测电阻"的实验电路图。关于该实验的说法正确的是　　(　　　)
　
A.实验原理是$R = \frac{U}{I}$
　
B.滑动变阻器的作用是改变电源电压
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.多次测量取平均值是为了减小误差
　
D.实验结束，断开开关即可离开实验室

答案： C

3.在“测量小灯泡电阻"的实验中,某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.更换小灯泡　　　　　　　　　　　　　　B.更换电源
　
C.检查电路是否断路　　　　　　　　　　　D.移动滑动变阻器滑片，观察小灯泡是否亮

答案： D

4.在“伏安法测电阻"的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了$U - I$图象，如图甲、乙所示。对于图象的分析，下列说法错误的是
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.由图甲可知，定值电阻的阻值为$1\Omega$
　
B.由图甲可知,定值电阻的阻值不随其两端的电压和其中的电流的改变而改变
　
C.由图乙及实验现象可知:小灯泡的电阻随灯丝温度的升高而增大
　
D.为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻
　　　　

答案： D　解析:图甲中，电压表测得的电压是待测电阻两端的电压与电流表上的电压之和,即U测=UR+UA,而通过电阻R的电流测量准确，由I=$\frac{U}{R}$可得，图甲中电阻测量值R甲=$\frac{U_R + U_A}{I}$＞$\frac{U_R}{I}$,即测量出的电阻值比真实值大，故A错误;图乙中，电流表测得的电流是通过待测电阻的电流与通过电压表的电流之和,即I测=IR+IV,而电阻两端的电压测量准确，由I=$\frac{U}{R}$可得，图乙中电阻测量值R乙=$\frac{U}{I_R + I_V}$＜$\frac{U}{I_R}$,即测量出的电阻值比真实值小,故B错误;测量较小阻值的电阻时，采用图乙，电压表分流很小，误差较小，故C错误，D正确。

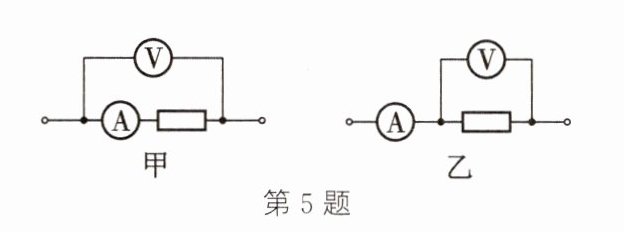

5.(2023.合肥期末)用伏安法测电阻时，电压表和电流表有如图所示的两种接法。下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.图甲测量出的电阻值比真实值小
　
B.图乙测量出的电阻值比真实值大
　
C.为了减小误差,测量小电阻时宜采用图甲
　
D.为了减小误差,测量小电阻时宜采用图乙

答案： D　解析:图甲中，电压表测得的电压是待测电阻两端的电压与电流表上的电压之和,即U测=UR+UA,而通过电阻R的电流测量准确，由I=$\frac{U}{R}$可得，图甲中电阻测量值R甲=$\frac{U_R + U_A}{I}$＞$\frac{U_R}{I}$,即测量出的电阻值比真实值大，故A错误;图乙中，电流表测得的电流是通过待测电阻的电流与通过电压表的电流之和,即I测=IR+IV,而电阻两端的电压测量准确，由I=$\frac{U}{R}$可得，图乙中电阻测量值R乙=$\frac{U}{I_R + I_V}$＜$\frac{U}{I_R}$,即测量出的电阻值比真实值小,故B错误;测量较小阻值的电阻时，采用图乙，电压表分流很小，误差较小，故C错误，D正确。
