《2025年通城学典活页检测九年级物理人教版安徽专版》

8.关于电流表和电压表的使用，下列说法错误的是(　　　)
A.使用前都应检查指针是否指零
B.若有两个量程，则一般都先用大量程“试触”
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出

答案： C

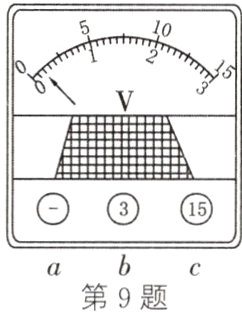

9.小明同学用有0~3V和0~15V两个量程的电压表测电压时，电压表“−”接线柱已经接入电路，在用0~15V量程试触时，指针位置如图所示，则下一步的实验操作应该是(　　　)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
A.直接接入c接线柱，然后读数
B.直接接入b接线柱，然后读数
C.断开开关，接入c接线柱，闭合开关后读数
D.断开开关，接入b接线柱，闭合开关后读数

答案： D

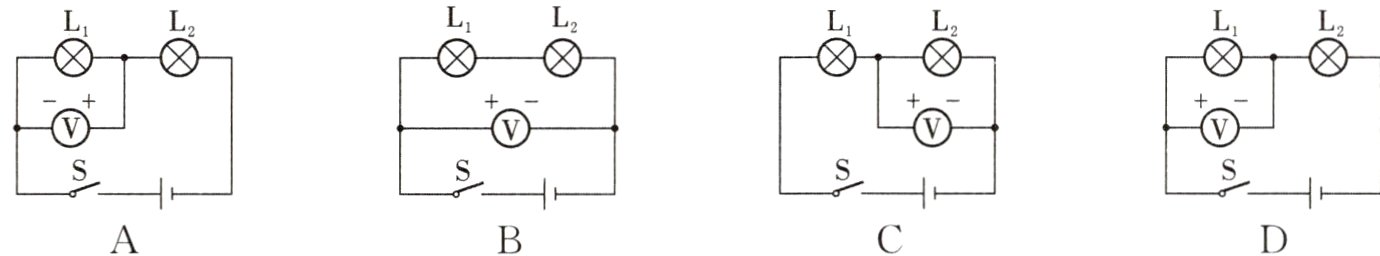

10.下列选项中，闭合开关后能正确地测出小灯泡L₁两端电压的电路是(　　　)
　

答案： D

11.如图是小华同学连接的实验电路图，若直接闭合开关S，则(　　　)

A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏，电压表可能被烧坏
D.电流表可能被烧坏，电压表不会被烧坏

答案： D

三、实验题(12分)

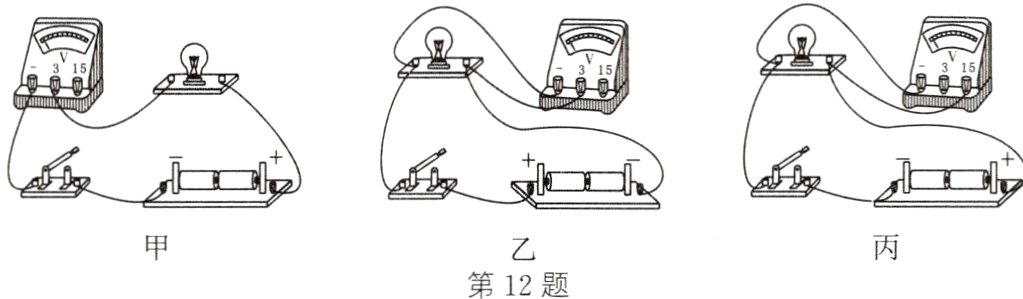

12.如图所示，用电压表测量小灯泡两端的电压的实验中，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误。
　　　　　　　　
　　(1)图甲：______________________________。
　　(2)图乙：______________________________。
　　(3)图丙：______________________________。

答案：
(1)电压表与小灯泡串联了　
(2)电压表正、负接线柱接反了　
(3)电压表选用的量程过大
