《2025年通城学典活页检测九年级物理人教版安徽专版》

7.(海南中考)如图电路中,电源电压不变,闭合开关S,向右移动滑动变阻器R₁的滑片,下列数据变小的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.电流表A的示数　　　　　　　　　　　　B.电压表V₂的示数
　
C.电压表V₁示数与电流表A示数的比值　D.电压表V₂示数与电流表A示数的比值
　　　　　　

答案： C

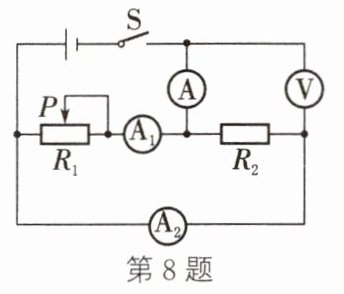

8.(2023.鞍山)如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右缓慢移动,下列分析判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.电流表A和电流表A₂示数均变小　　　B.电压表V与电流表A₂示数乘积变大
　
C.电流表A与电流表A₁示数之差保持不变D.电压表V与电流表A₁示数之比保持不变

答案： C

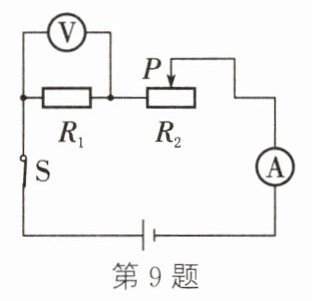

9.(上海中考)在如图所示的电路中,电阻R₁的阻值为10Ω,滑动变阻器的滑片P位于中点。用一阻值为20Ω的电阻替换R₁,可能使电压表示数与替换R₁前相等的方法是　　(　　　)
　
A.电源电压不变，不移动滑片P　　　　　　B.电源电压不变，向左移动滑片P
　
C.减小电源电压，不移动滑片P　　　　　　D.增大电源电压，向左移动滑片P

答案： C

10.(上海中考)R₁与R₂此时接入电路中的阻值相同,S₁断开,S₂闭合;下列操作中，一定可以使电流表示数变大的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　　
A.闭合S₁,断开S₂　　　　　　　　　　　　B.闭合S₁,向右滑动滑片P
　　
C.减小电源电压,闭合S₁　　　　　　　　　D.增大电源电压，向右滑动滑片P
　　　　　　　　　

答案： B

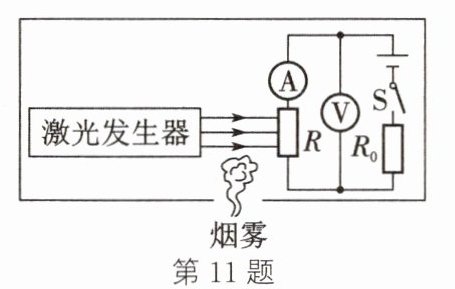

11.(2023.聊城)如图所示为列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定,R₀为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是　　　　　　　　　　　　　　　　　(　　　)
　　
A.光敏电阻R的阻值随光照强度的减弱而增大
　　
B.烟雾越浓，电流表示数越小
　　
C.烟雾越浓，电压表示数越小
　　
D.若要提高警报灵敏度,则可以适当增大R₀的阻值

答案： C　解析:如图所示，定值电阻R₀和光敏电阻R串联，电流表测电路中的电流，电压表测光敏电阻两端的电压；当有烟雾时报警，已知电路中的电流增大至某一数值时报警器开始报警，故有烟雾时，光照减弱，电路中电流增大，当电路电阻减小时，电流增大，故光敏电阻R的阻值随光照强度的减弱而减小，故A错误；由A项分析可知，烟雾越浓，光照强度越弱，电阻越小，电路中的电流越大，根据欧姆定律I = $\frac{U}{R}$可知，定值电阻R₀两端的电压增大，串联电路电源电压等于各部分电压之和，故光敏电阻两端的电压减小，即电压表示数减小，故C正确、B错误；要提高警报灵敏度，需减小电路中的电阻以增大电流，使报警器更快报警，增大R₀的阻值会增大电路电阻减小电流，不能提高警报灵敏度，故D错误。
