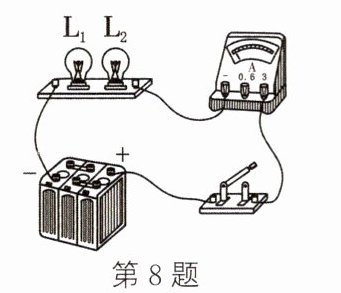

8.如图所示,灯L₁、L₂的连接方式未知。当开关闭合后两灯均发光,电流表示数为0.9A;若把灯泡L₁取下,则电流表示数变为0.5A。下列判断正确的是　　　　　　　　　　　　(　　　)
A.L₁和L₂是串联的　　　　　　　　　　　
B.取下L₁后L₂也不发光
C.通过L₁的电流是0.9A　　　　　　　　　
D.通过L₂的电流是0.5A
　　　　　　

答案： D

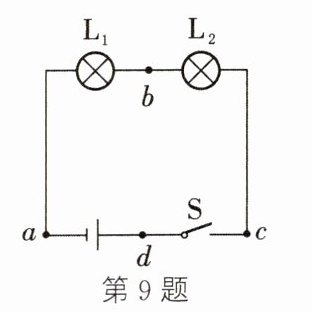

9.(鄂州中考)如图所示,开关S闭合时,小灯泡L₁、L₂都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮;接触b、c两点时,两小灯泡也不亮;接触c、d两点时,两小灯泡都亮。对此,下列判断中可能正确的是　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)


A.小灯泡L₁断路　　　　　　　　　　　　　
B.小灯泡L₂断路
C.开关S断路　　　　　　　　　　　　　　
D.小灯泡L₂短路

答案： C

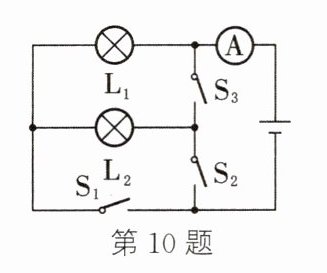

10.如图所示,下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)


A.只闭合开关S₂和S₃时,L₁和L₂并联,电流表测通过L₁的电流
B.只闭合开关S₁和S₂时,L₂短路,电流表测通过L₁的电流
C.开关S₁、S₂、S₃都闭合时,整体短路,L₁和L₂将被烧坏
D.只闭合开关S₁和S₂时,L₁和L₂并联,电流表测L₁、L₂的电流之和

答案： B

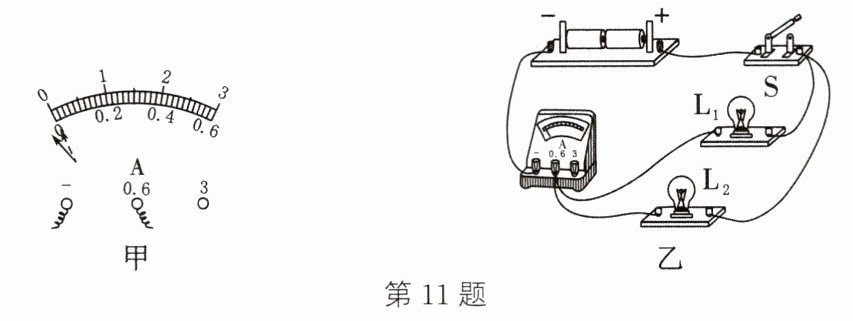

11.(合肥三模)在“探究并联电路的电流规律”的实验中:
(1)小明连接好电路,闭合开关前检查电路时发现电流表指针如图甲实线位置所示，出现这种现象是因为____________________。
　　　　　　　　　　　
(2)解决上述问题后,连接好的实物电路如图乙所示,闭合开关,灯L₁、L₂均不发光,电流表示数为零,电路中存在的故障可能是________(填字母)。
A.灯L₁断路　　　　　　　　　　　　B.灯L₂短路
C.电流表内部断路　　　　　　　　　　D.电流表内部短路
(3)排除故障后，闭合开关,记下电流表的示数，若要测L₁所在支路的电流，只改动一根导线即可，请在改动的这根导线上画“×”,并用笔画线代替导线完成电路。

答案：

(1)电流表未调零　
(2)C　
(3)如图所示
