《2025年通城学典活页检测九年级物理人教版安徽专版》

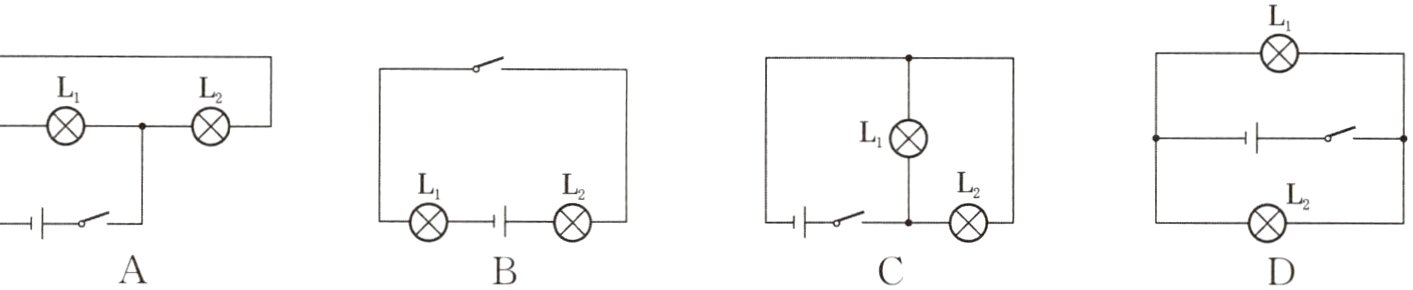

9.(泰安中考)下列电路图中,灯泡L₁、L₂串联的是(　　　)
　

答案： B

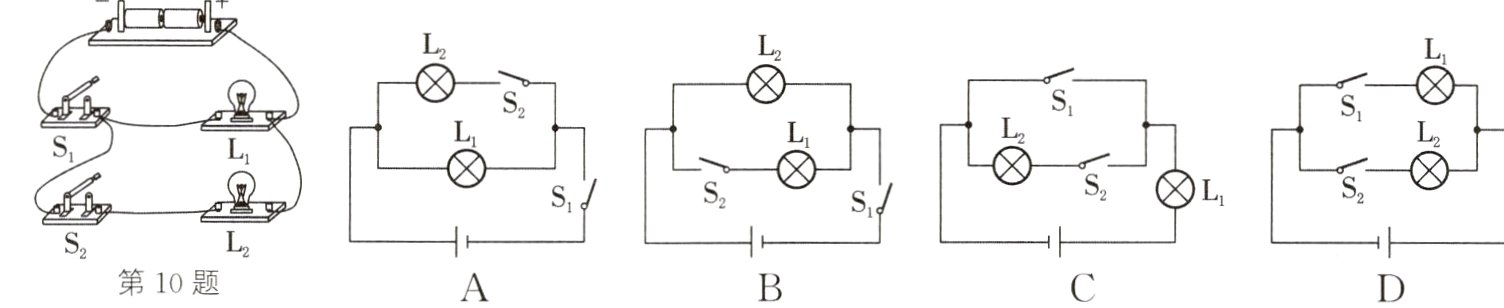

10.(武汉中考)下列电路图中,与实物电路对应的是(　　　)
　　

答案： A

三、实验题(28分)

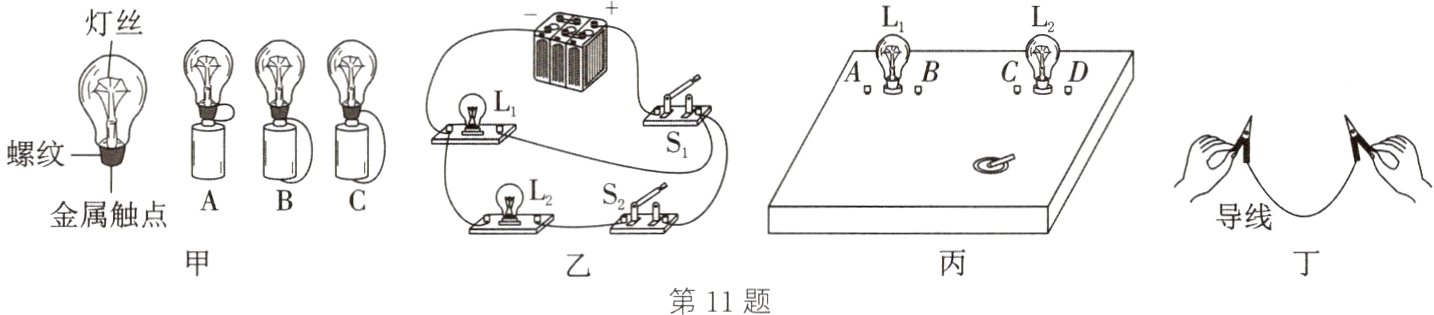

11.某小组同学学习电路知识后，做了如下实验:
　　(1)他们想用一个新电池、一根导线点亮一个完好的灯泡，其中三名同学连接的电路如图甲所示，小灯泡能够发光的是________，会出现短路的是________。(填“A”“B”或“C”)
　　　　
　　(2)小红连接了如图乙所示的电路探究“并联电路的特点”,她为了探究S₂的控制作用,S₁应________(填“闭合”或“断开”),再通过改变S₂的状态观察两灯发光情况,发现S₂断开时,L₁亮、L₂不亮,可以得出并联电路支路开关的作用，也能得出并联电路的用电器彼此________(填“相互”或“互不”)影响。
　　(3)小辉用两个小灯泡设计一个电学实验盒，如图丙所示，闭合开关时，两个小灯泡都亮了;断开开关,两个灯泡又同时熄灭，根据此现象可知两灯______________(填“一定串联”或“不一定串联”)。当他用图丁所示的装置并联接到图丙中C、D两端，短时间闭合开关,发现两个小灯泡均不亮,拆下此导线,两灯均发光,则它们是________联的。
　　(4)小悦认为小辉的做法可能会对元件有伤害，于是她将实验盒上面的一个小灯泡L₂拧下来,再闭合开关,她会看到小灯泡L₁________,由此也可以简单地判断出它们的连接方式。

答案：
(1)C　B
(2)闭合　互不
(3)不一定串联　并
(4)发光
