《2025年通城学典活页检测九年级物理人教版安徽专版》

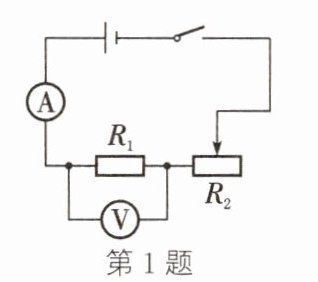

1.(2023.淮北模拟)如图所示，在探究通过导体的电流与导体两端电压的关系时，应保持________不变;在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是__________。
　
　　　

答案： 电阻　保持电阻两端电压不变

2.当某定值电阻两端的电压是U时,通过该导体的电流是0.2A;如果使该导体两端的电压增加到2U,那么此时通过它的电流是________A。

答案： 0.4

3.将某滑动变阻器直接接在6V的电源上,滑片位于中点时，通过变阻器的电流为I,将滑片移至阻值最大位置时，通过变阻器的电流为________。

答案： $\frac{1}{2}$I

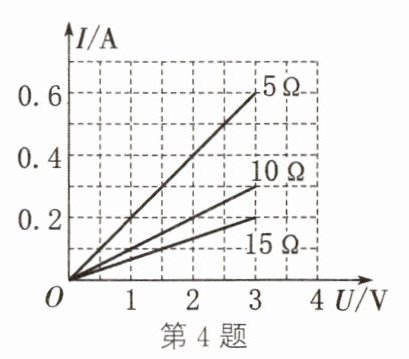

4.在探究“电流与电压的关系"的实验中,分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是______________,如图是根据实验数据绘制的图象，由图象可知:电阻一定时，导体中的电流与加在这段导体两端的电压成________关系。根据该图象________(填“能”或“不能”)得到电流与电阻的关系。

答案： 得到普遍的规律　正比例　能

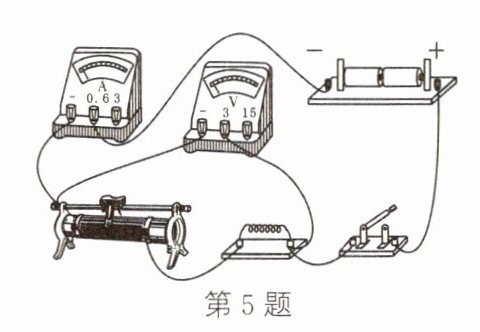

5.探究电流与电压、电阻的关系时，小星将实物连接成如图所示的电路。请你指出图中连接的错误之处:
　(1)______________________________。
　(2)______________________________。

答案：
(1)电流表正、负接线柱接反了　
(2)电压表测的是电源电压

6.在“探究电流与电压的关系”“探究电流与电阻的关系”两个实验中，下列有关对应实验中滑动变阻器的作用和操作的说法错误的是　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.两个实验中，滑动变阻器都可以起到保护电路的作用
　
B.在探究电流与电压的关系时，滑动变阻器的主要作用是改变电阻两端的电压
　
C.在探究电流与电阻的关系时，滑动变阻器的主要作用是控制电阻两端的电压不变
　
D.在探究电流与电阻的关系时，因为要控制其他变量，所以滑片不能动

答案： D

7.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.电压一定时，电流随着电阻的增大而减小
　
B.电阻一定时，电压随着电流的增大而增大
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
C.电阻一定时，电流随着电压的增大而增大
　
D.电压一定时,电阻随着电流的增大而减小

答案： A
